Euchner POSITRON-3A — 3-Achsen-Digitalanzeige (DRO)

Robuste 3-Achsen-Positionsanzeige (DRO) aus deutscher Fertigung — Hersteller Euchner, D-70771 Leinfelden. Vermutlich aus den 80er/90er Jahren, klassisches Industriegerät für konventionelle Werkzeugmaschinen (Drehmaschine, Fräsmaschine, Bohrwerk).

Kennzeichnung & Typenschild

Modell (Frontetikett): POSITRON-3A
Hersteller (Typenschild): EUCHNER, D-70771 LEINFELDEN, Made in Germany
Typ: D12-502
Seriennummer: SN 03
Kennung: C1157
Elektrische Daten (lt. Typenschild): 10 A, 250 V~
Schutzart: IP67
CE-Kennzeichnung: vorhanden

Bedienung & Funktionen

3 große Sieben-Segment-Anzeigen für die Achsen X, Y, Z
LED-Indikatoren: POWER, MM, IN
6 Drucktaster für Achsbedienung:
- ON/OFF für Z-Achse
- IN/MM Umschaltung Zoll/Millimeter für Y-Achse
- 1/2-Funktion (Halbwert / Mittenbestimmung) für X-Achse
Batteriegepuffert über internes Batteriefach (vermutlich 4× Mignon AA) auf der Rückseite — Datenerhalt bei Netzausfall

Anschlüsse (seitlich)

X, Y, Z: je ein Mini-DIN-Steckverbinder für lineare Glasmaßstäbe (Anzahl Pole nicht im Detail geprüft, vermutlich 5- oder 7-polig)
DC: Hohlbuchse für externe Gleichspannungsversorgung (Spannung nicht eindeutig dokumentiert)

Maße & Gewicht

Maße: ca. 23 × 13 × 5 cm (geschätzt aus Fotos, vor Versand nachzumessen)
Gewicht: ca. 500–700 g (ohne Batterien)
Gehäuse: robuster Industriekunststoff, grau

Zustand

Front: Sichtfenster intakt, Beschriftung klar lesbar, leichte Staubablagerungen unter dem Sichtfenster (siehe Foto)
Gehäuse: funktionale Gebrauchsspuren auf der Rückseite (Kratzer durch Werkstattnutzung)
Tasten & Schalter: mechanisch alle vorhanden, Funktion nicht einzeln geprüft
Anschlüsse: vollständig, keine sichtbaren Schäden
Typenschild: vollständig erhalten, gut lesbar
„passed"-Aufkleber im Batteriefach erhalten — historischer Werksprüfaufkleber

Funktion / Disclosure

Wichtige Hinweise zum Funktionstest:

Das Gerät kommt ohne passende lineare Glasmaßstäbe und ohne passendes Netzteil. Eine vollständige Funktionsprüfung war daher nicht möglich.
Anschlussbelegung und Spannungsanforderung des DC-Eingangs sind dem Käufer überlassen herauszufinden (vermutlich 9–24 V DC, ohne Gewähr). Original-Service-Dokumentation liegt nicht vor.
Euchner hat den Geschäftsbereich elektronische Positionsanzeigen vor langer Zeit eingestellt — Hersteller-Support oder Ersatzteile sind nicht verfügbar.
Die Kompatibilität mit modernen Glasmaßstäben (Heidenhain, Sino, etc.) ist nicht garantiert und vom Käufer vor Kauf zu prüfen.

Verkauft wird ausschließlich das DRO-Gerät — keine Maßstäbe, keine Kabel, kein Netzteil, keine Dokumentation.

Für wen geeignet

Bastler/Schrauber, die eine konventionelle Drehmaschine oder Fräse mit DRO nachrüsten wollen und passende Maßstäbe haben oder beschaffen können
Sammler von deutscher Industrieelektronik (Euchner POSITRON ist mittlerweile historisches Gerät)
Ersatzteilspender / Reparaturprojekt

Lieferumfang

1× Euchner POSITRON-3A DRO (wie auf Fotos)

Abholort

63776 Mömbris (Großraum Aschaffenburg / Alzenau). Versand nach Absprache möglich.

Fotoreferenzen (intern)

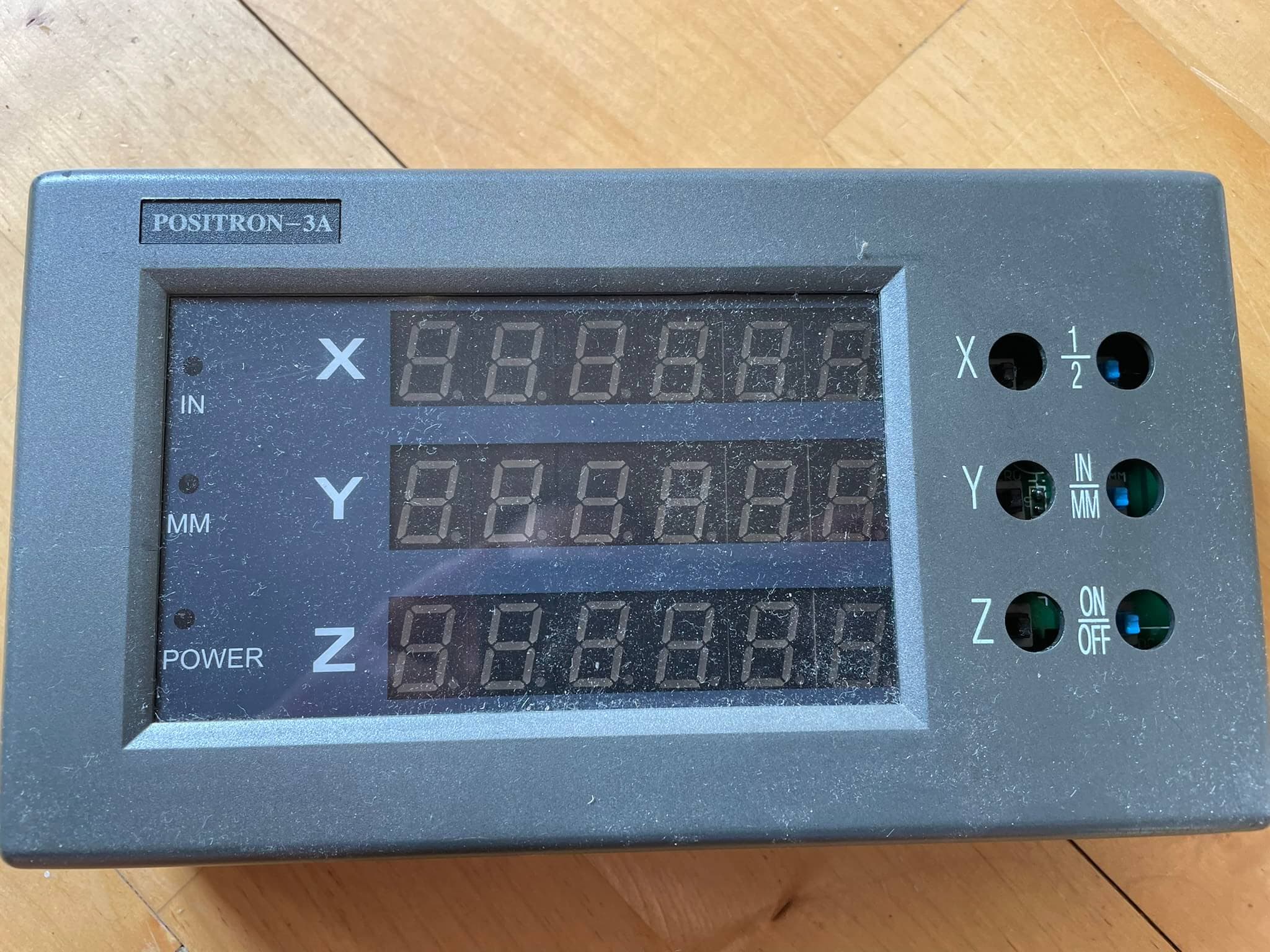

IMG_1590.JPEG — Frontansicht mit Anzeige und Tasten

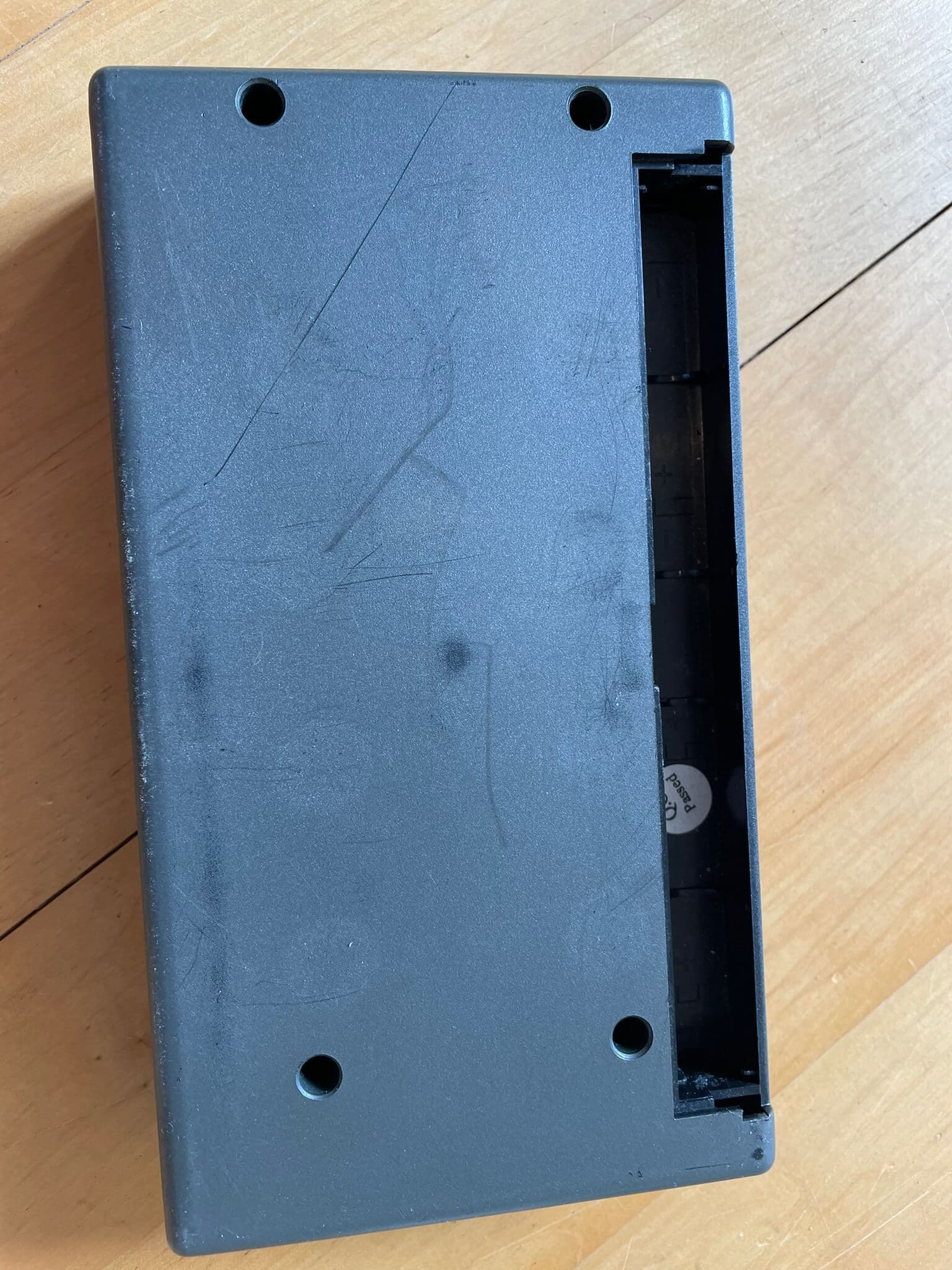

IMG_1591.JPEG — Rückseite mit Batteriefach und „passed"-Aufkleber

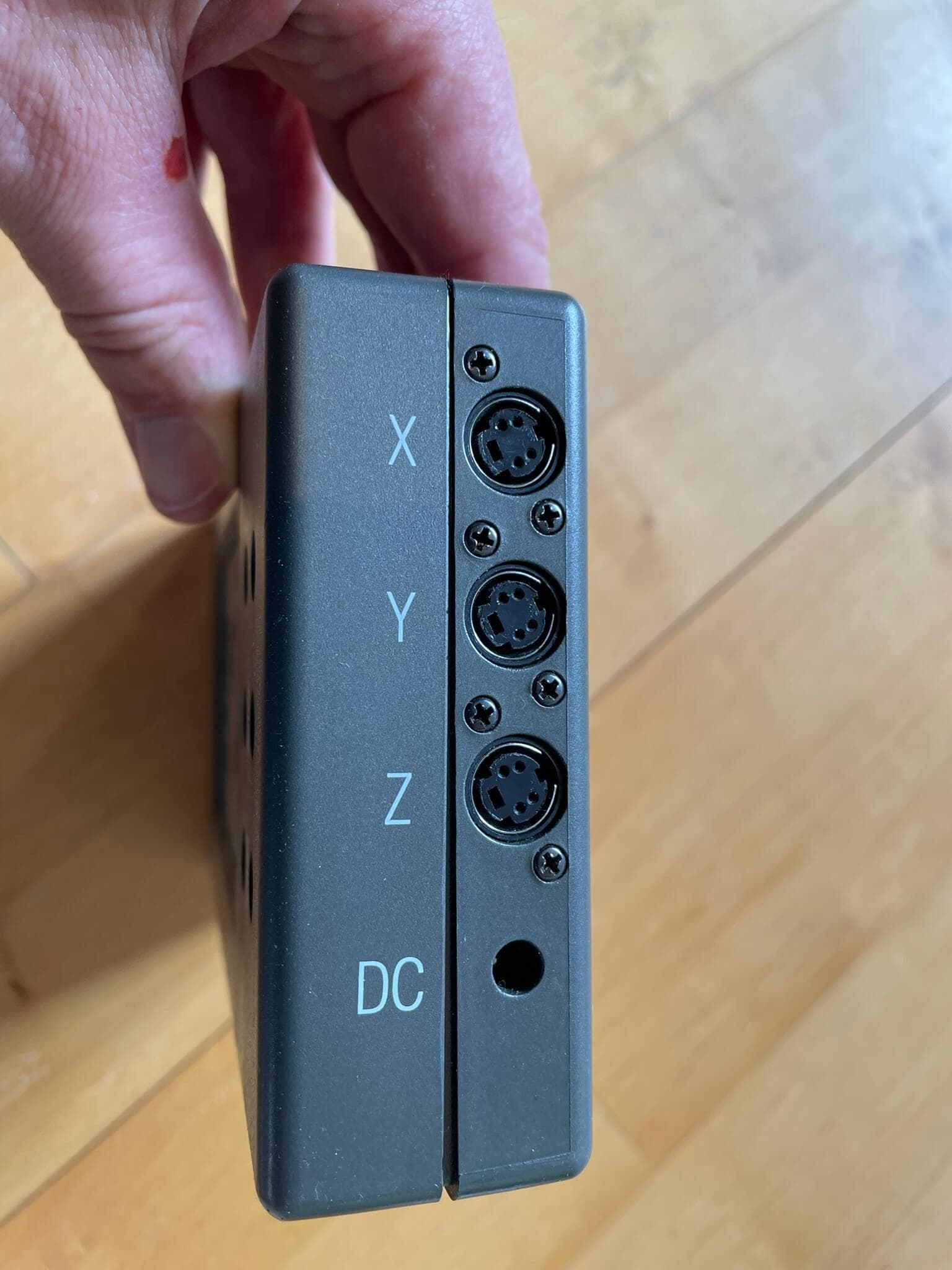

IMG_1592.JPEG — Seitenansicht mit Anschlüssen X/Y/Z/DC
IMG_1589.JPEG — Detail Typenschild Euchner / D12-502 / SN 03

Verkauf erfolgt als Privatperson unter Ausschluss jeder Sachmängelhaftung, keine Garantie, keine Rücknahme.
