CNC-Komplettsystem zerlegt"
CNC-Sondermaschine — Komplettsystem zerlegt: HF-Spindel, Servoantriebe, Steuerung, Bosch Rexroth Mechanik
Komplettes Konvolut einer industriellen CNC-/Fenster-Sondermaschine, vermutlich aus Fenster-, Türen- oder Profilbearbeitung. Anlage wurde zerlegt und liegt in Teilen vor. Verkauft wird als Bastler-/Restaurationsprojekt an Sondermaschinenbauer, Hobby-CNC-Aufbauer oder Schlachtkäufer. Aufbau zu einer funktionierenden Maschine ist möglich, aber arbeitsintensiv — Schaltpläne und Dokumentation liegen nicht vor. Wer die Komponenten kennt und bewerten kann, weiß was er bekommt.
Anlagenetiketten („M4 Fensterflächenmitte", „M3 KK-Durchmesser", „53M1", „M22", „351-C", „A541", „N5101") deuten auf den ursprünglichen Einsatzzweck Fenster-/Profilbearbeitung hin. Mehrere Komponenten zeigen mit DOM 2001 bis 2011 eine Anlagengeschichte über rund ein Jahrzehnt — vermutlich war zuletzt ein Umbau von Mach3-Steuerung auf LinuxCNC mit echter Sicherheitstechnik geplant.
Wichtiger Hinweis zur Abgrenzung
Folgende Posten gehören NICHT zu diesem Konvolut 601 und werden separat angeboten:
- #602 Bosch Rexroth Linearführungen Konvolut 14 Kugel- und Rollenwagen OVP
- #651 SINO SDS6-3V Digitalanzeige + 3-Achsen DRO-Set
- #652 FAG B7214 Spindellager Konvolut 5 Stück
- #653 Euchner SN05 D12-502 C1157 Reihengrenztaster
- #654 Euchner POSITRON-3A 3-Achsen DRO
Diese fünf Posten sind aus dem ursprünglichen Maschinen-Umfeld, aber thematisch eigenständig und separat zu erwerben.
Lieferumfang 601 im Detail
A) Hauptantriebsstrang (Spindelantrieb)
| Position | Typ | Daten | Bilddateinamen |
|---|---|---|---|

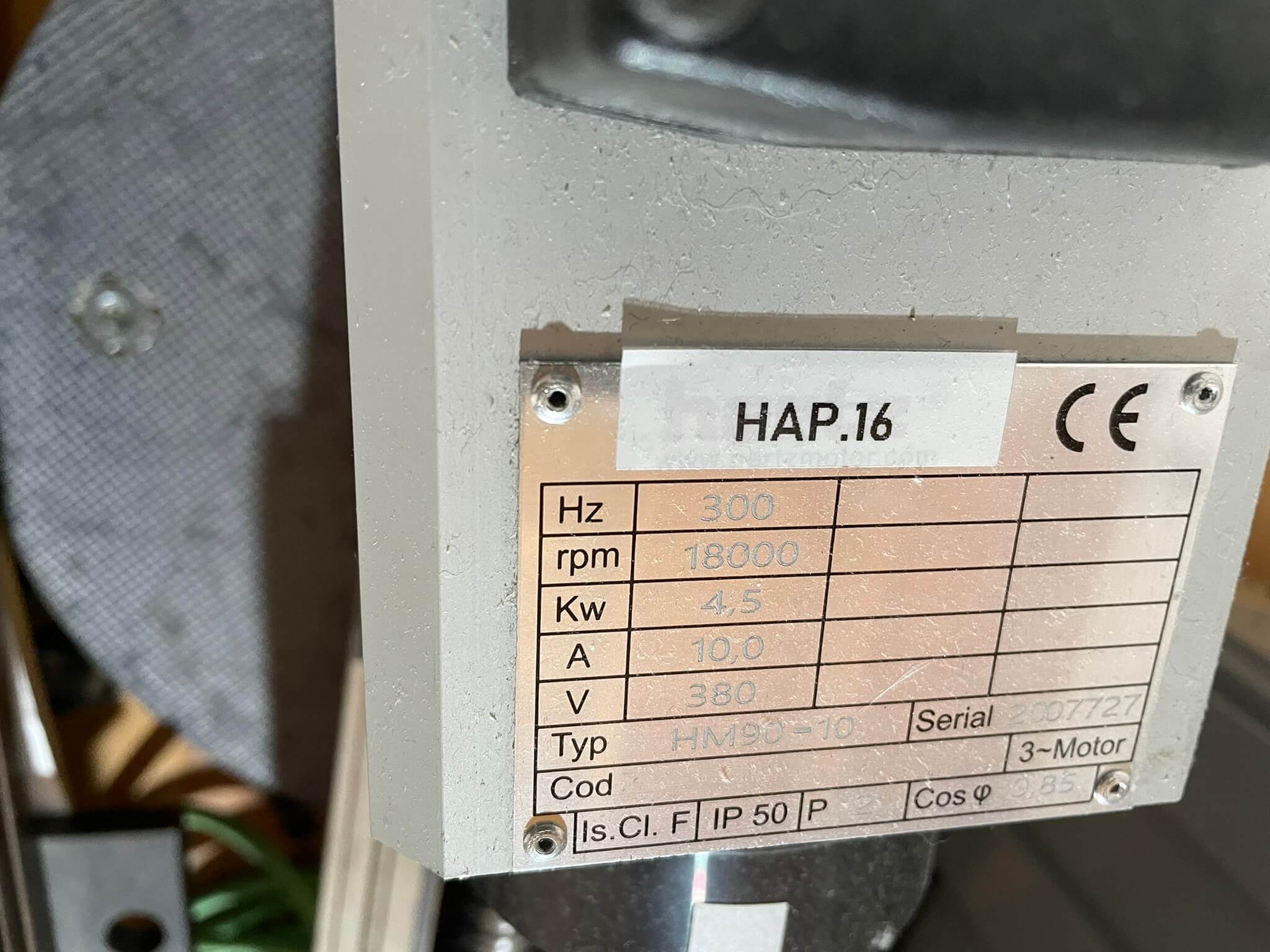

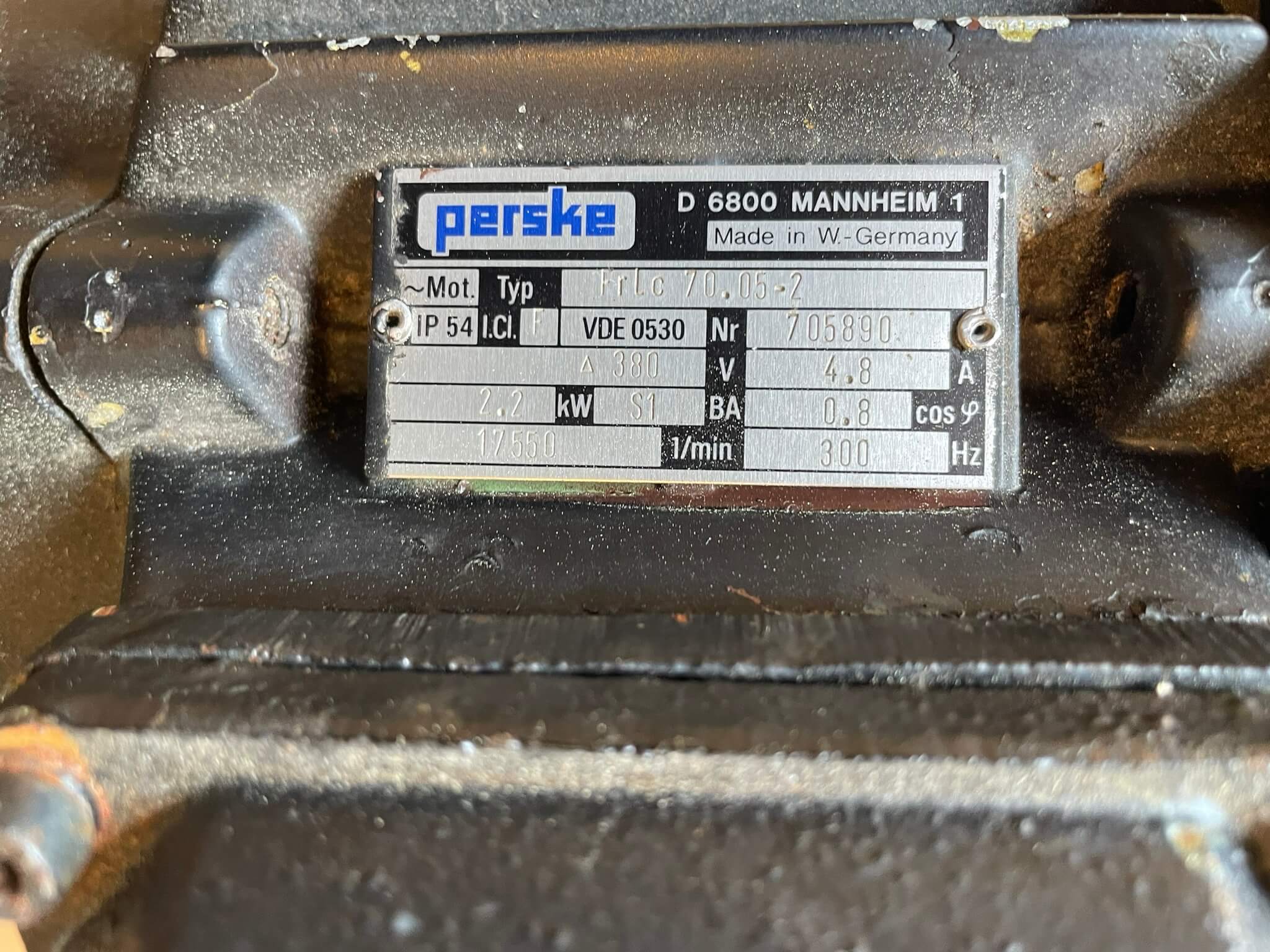

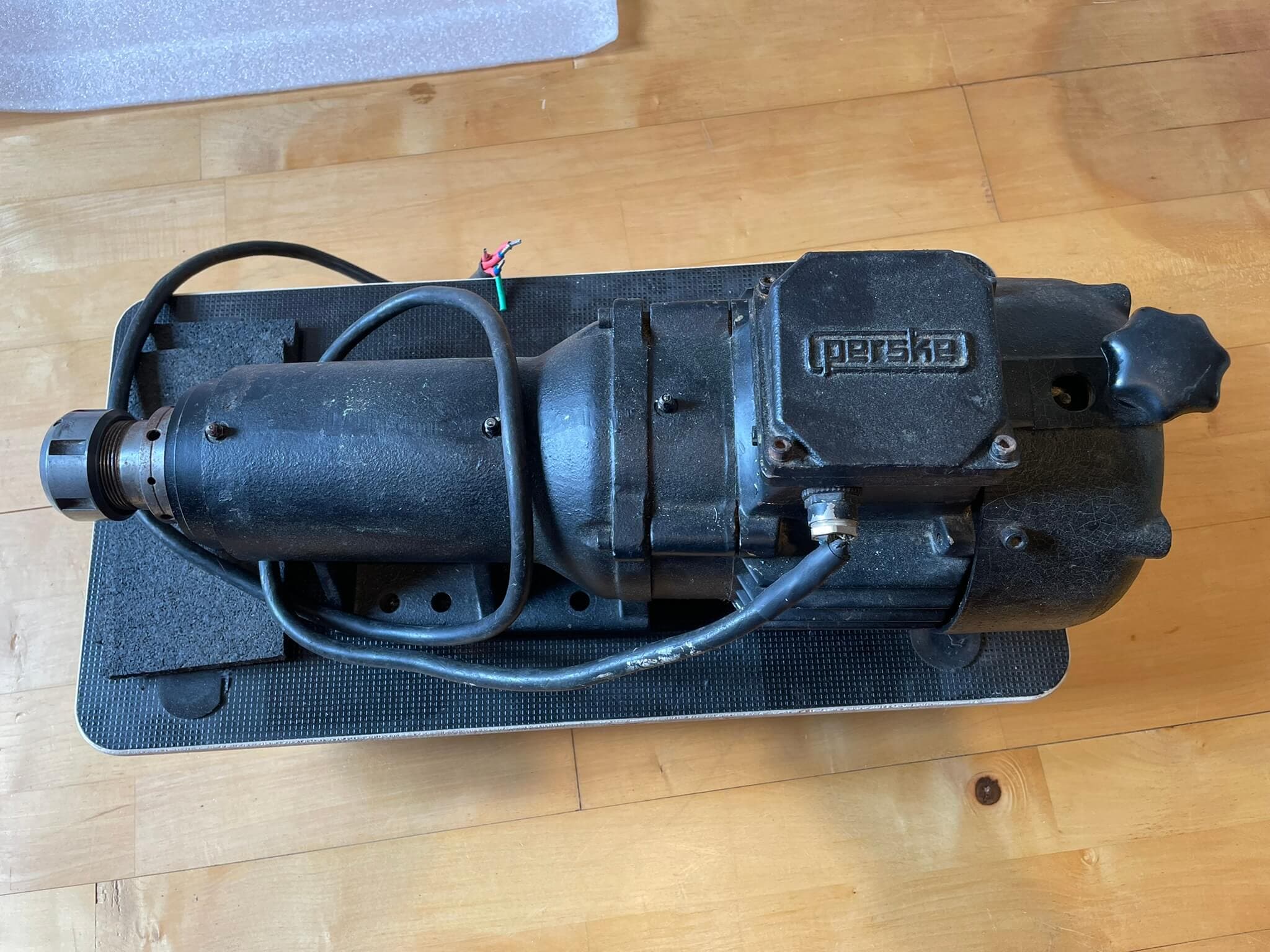

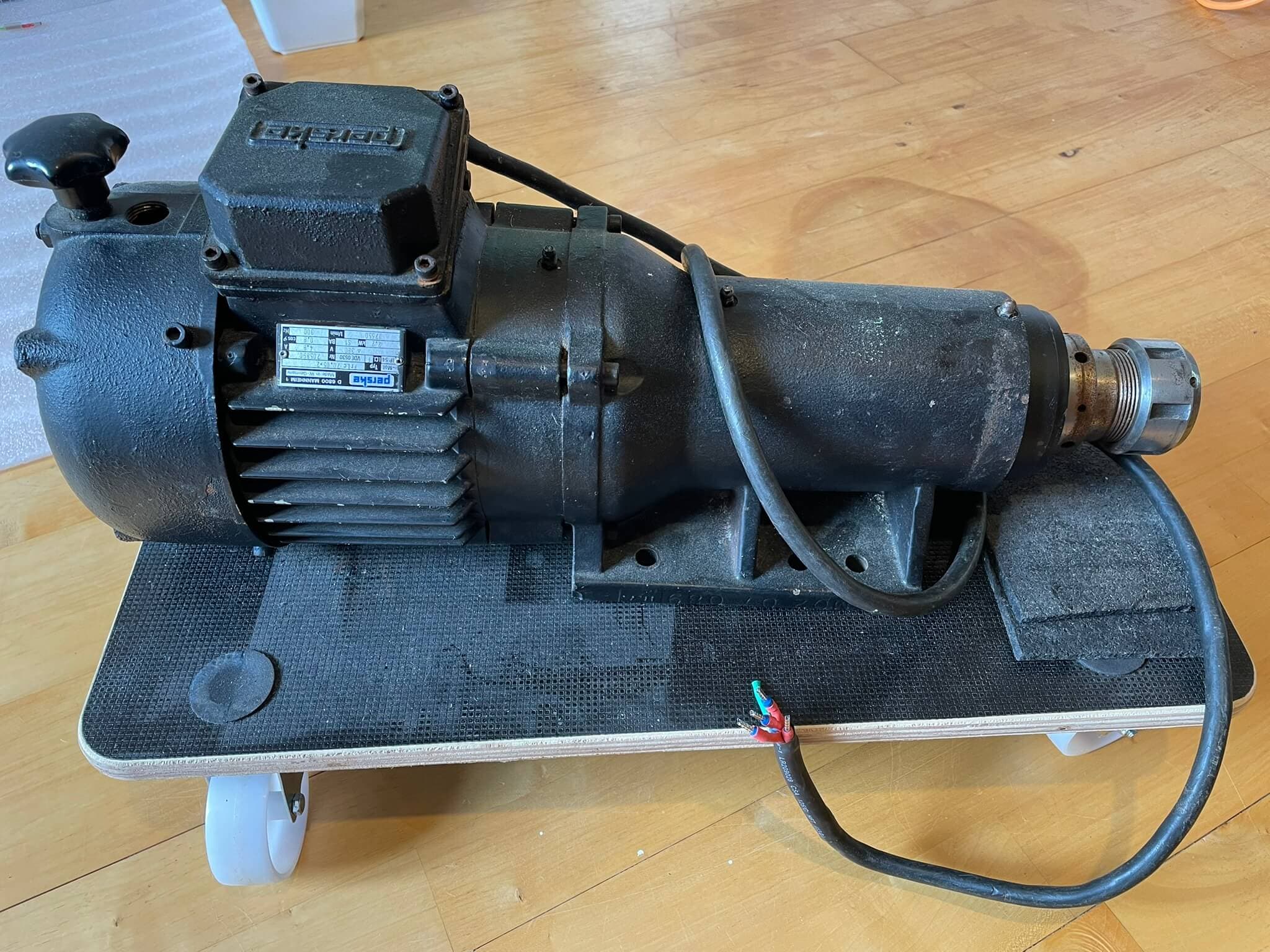

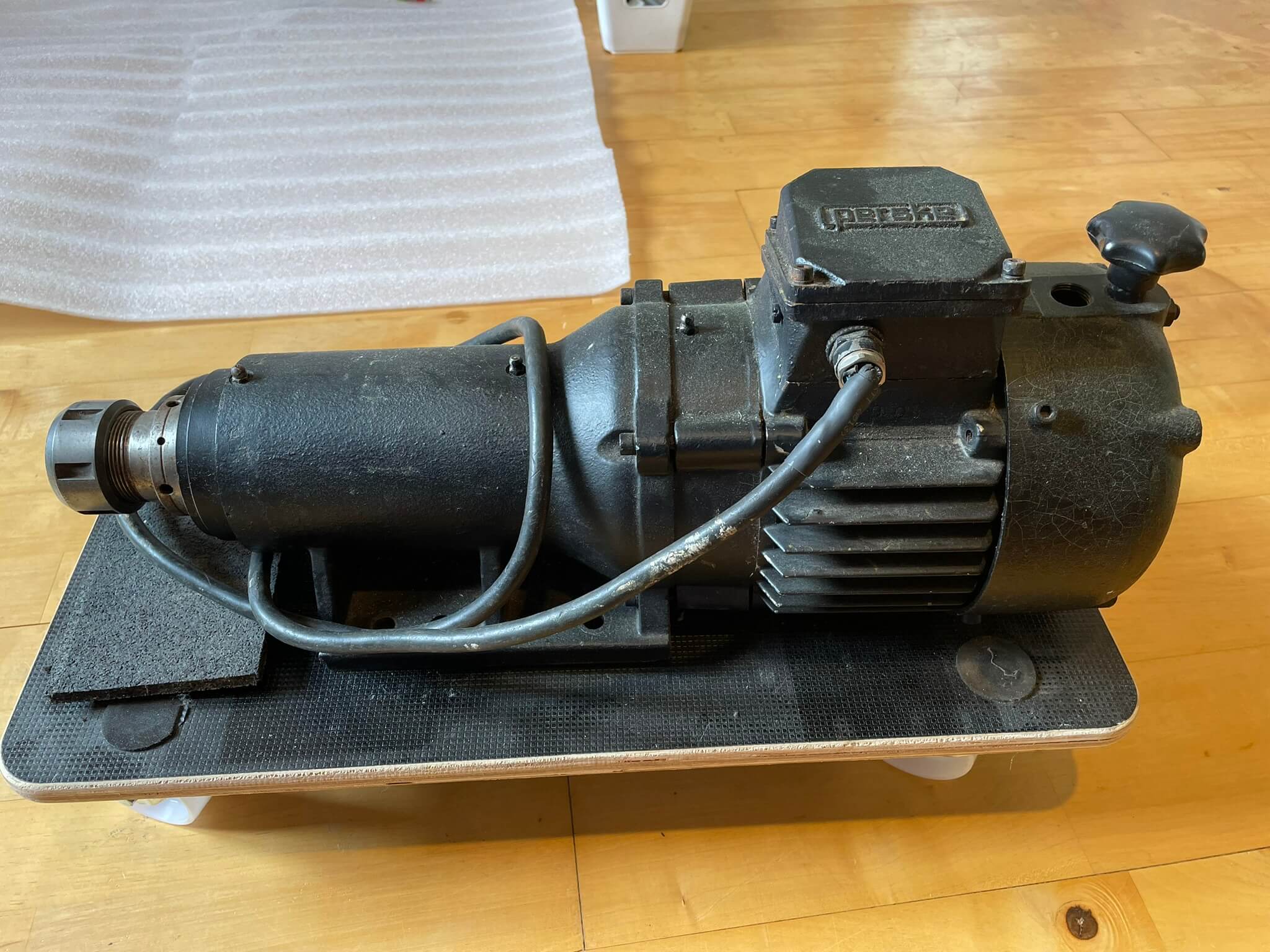

| HF-Frässpindel | Hertz HAP.16 / HM90-10 | 4,5 kW, 18.000 rpm, 380 V Drehstrom, S/N 2007727, Spannzangenaufnahme | (Hauptanlage) |

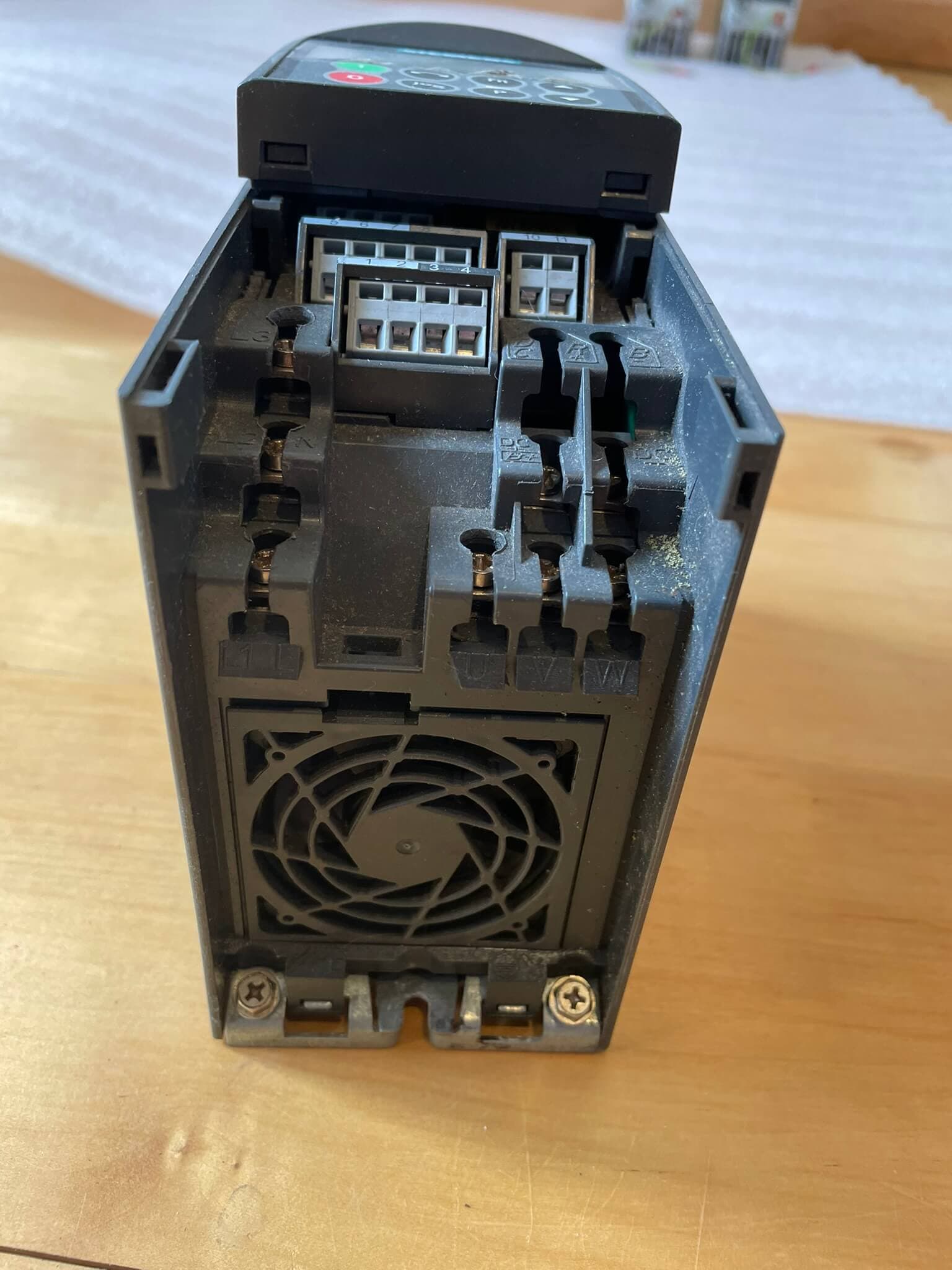

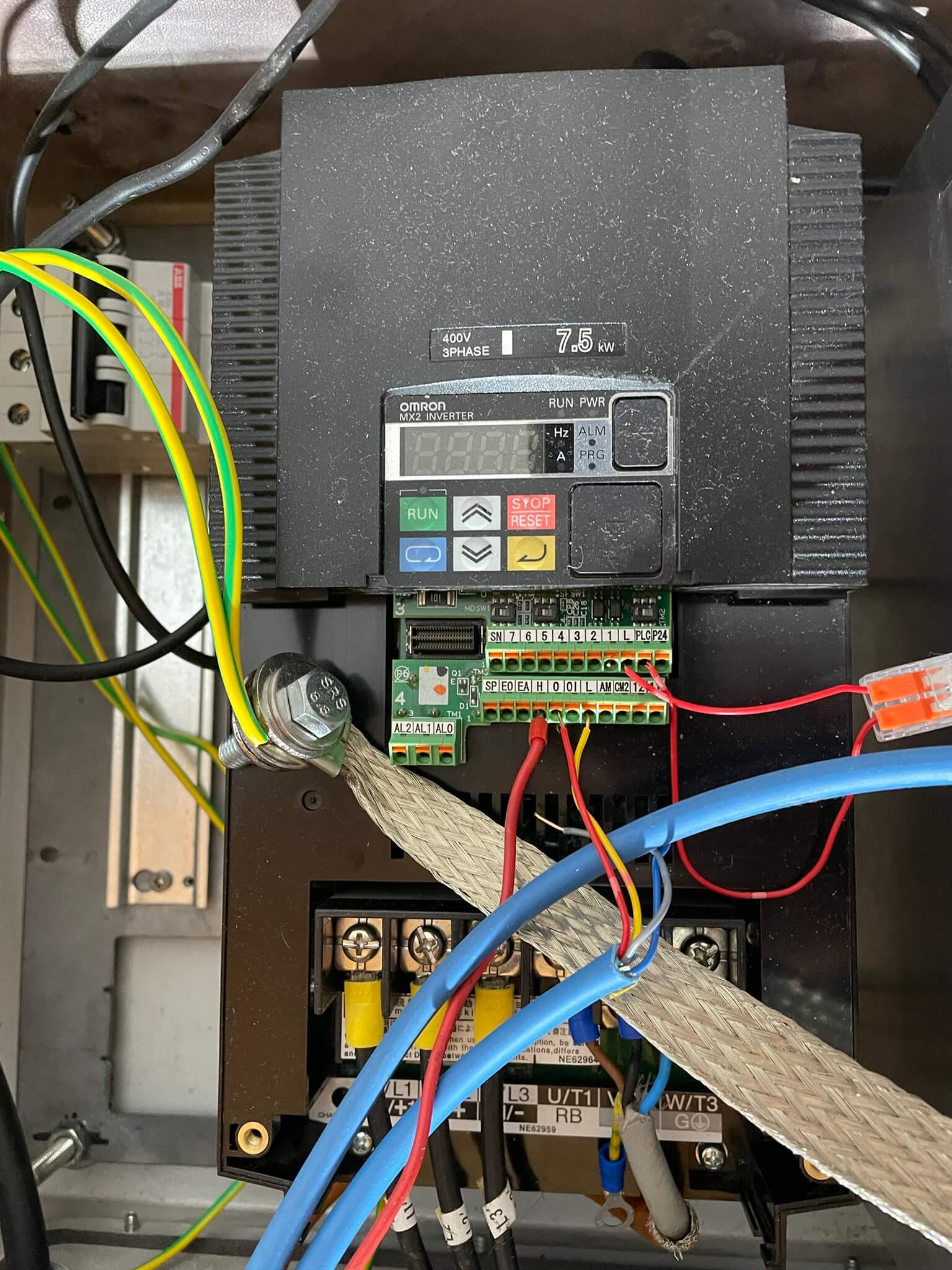

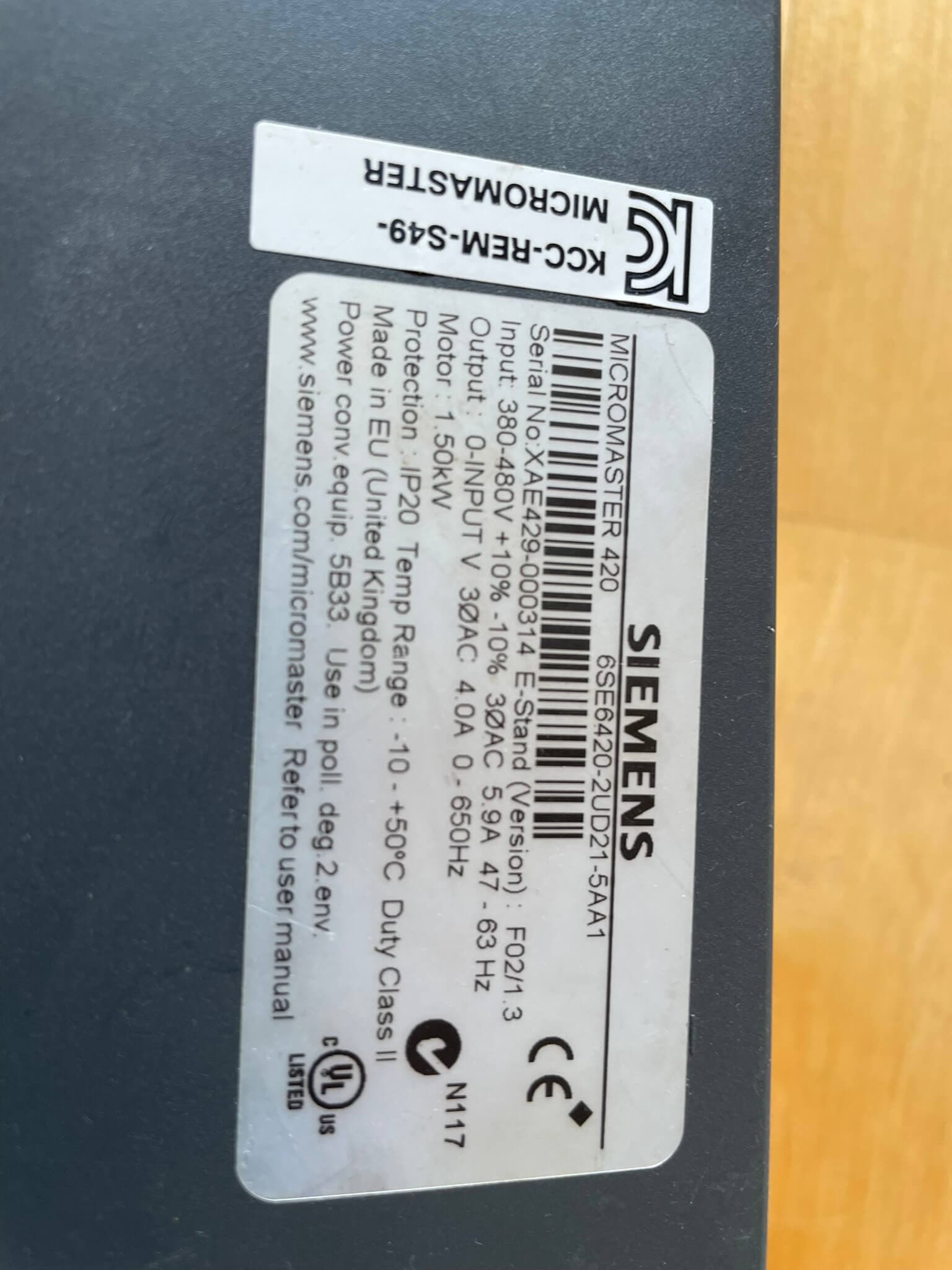

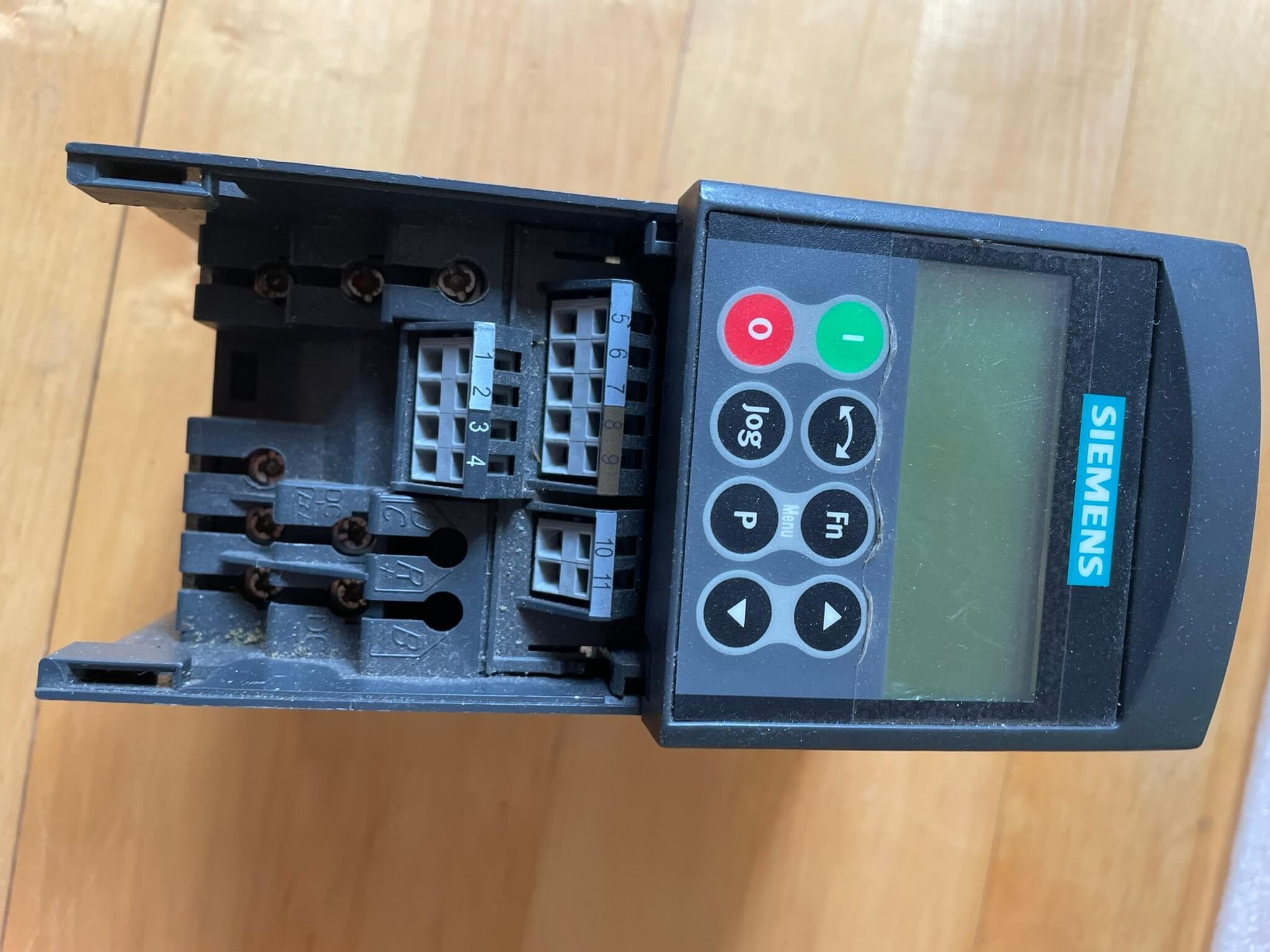

| Frequenzumrichter | Omron MX2 | 7,5 kW, 400 V 3-phasig, eingebaut im umgebauten Autotherm-Gehäuse | (Hauptanlage) |

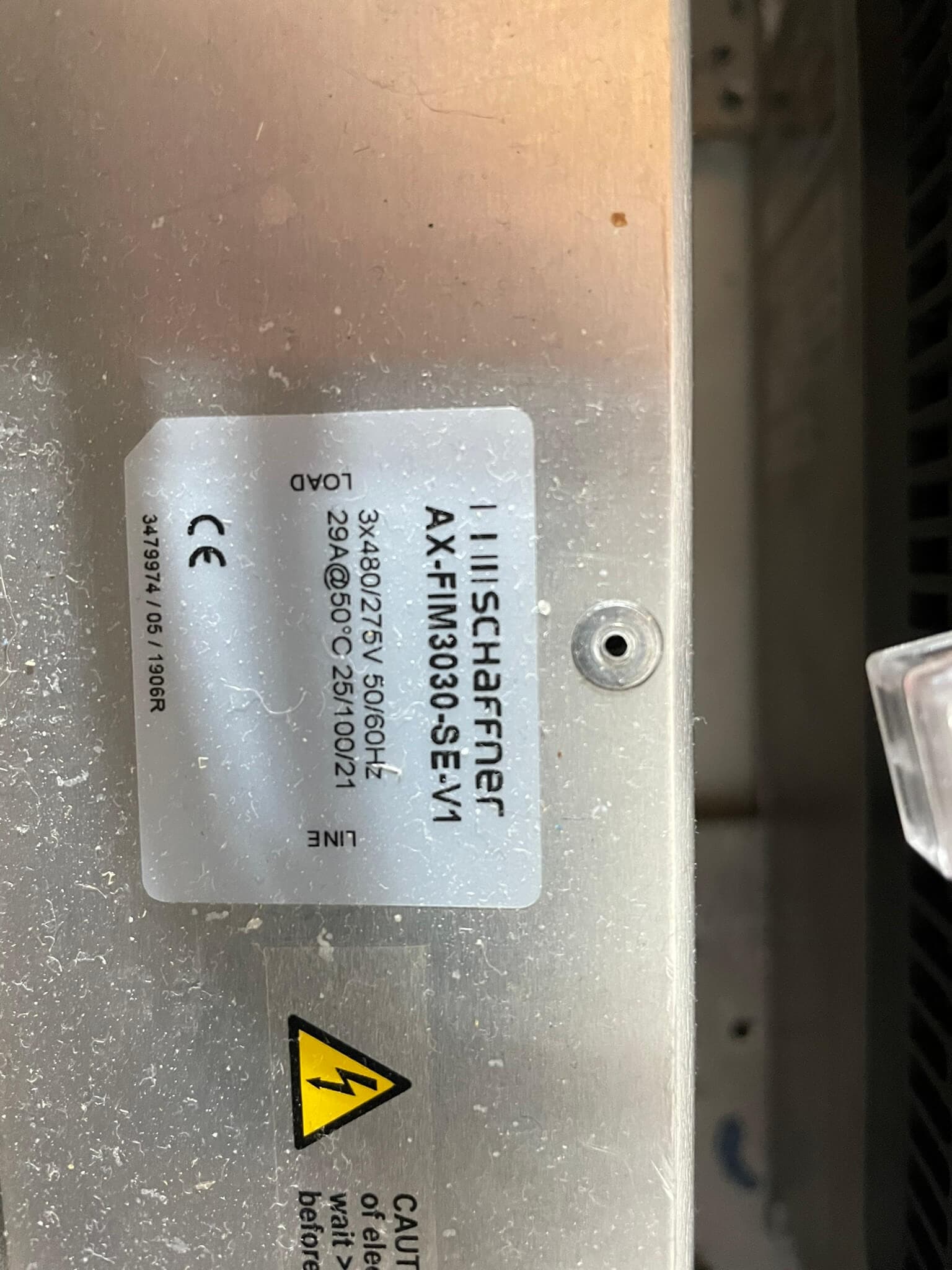

| Netzfilter | Schaffner AX-FIM3030-SE-V1 | 3×480/275 V, 29 A | (Hauptanlage) |
B) Servoregler / Endstufen
| Position | Typ | Anzahl | Daten | Bemerkung |
|---|---|---|---|---|

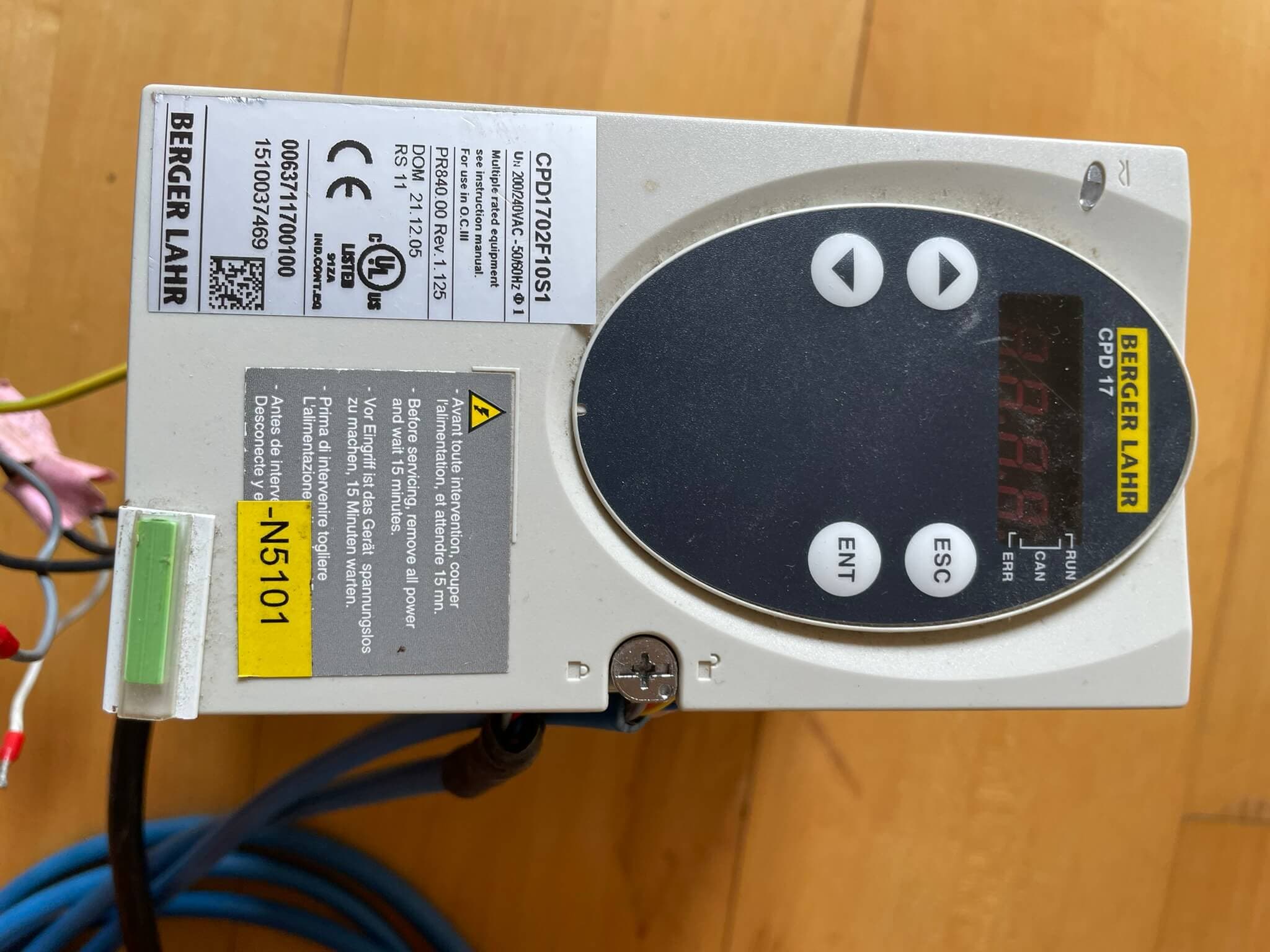

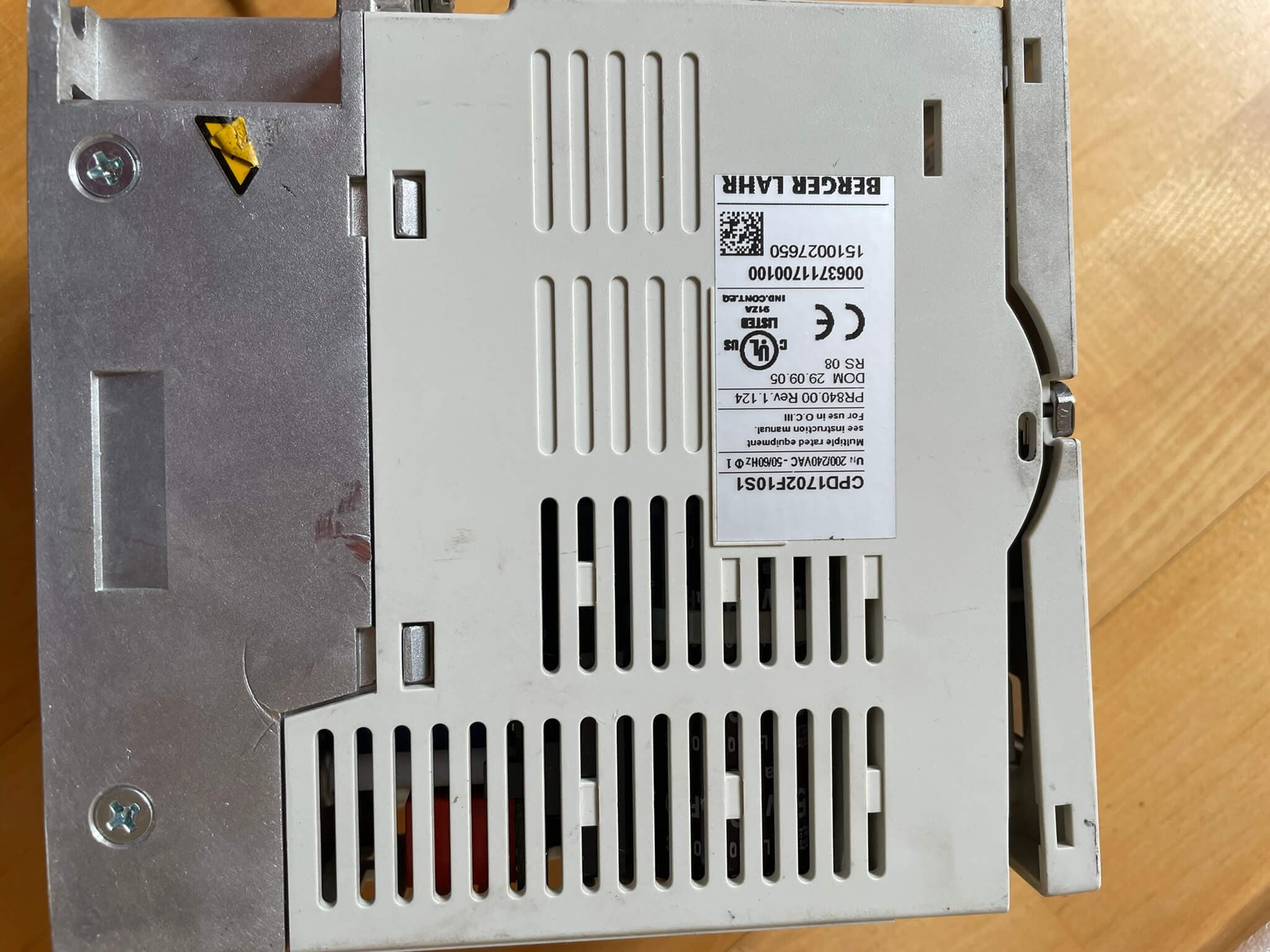

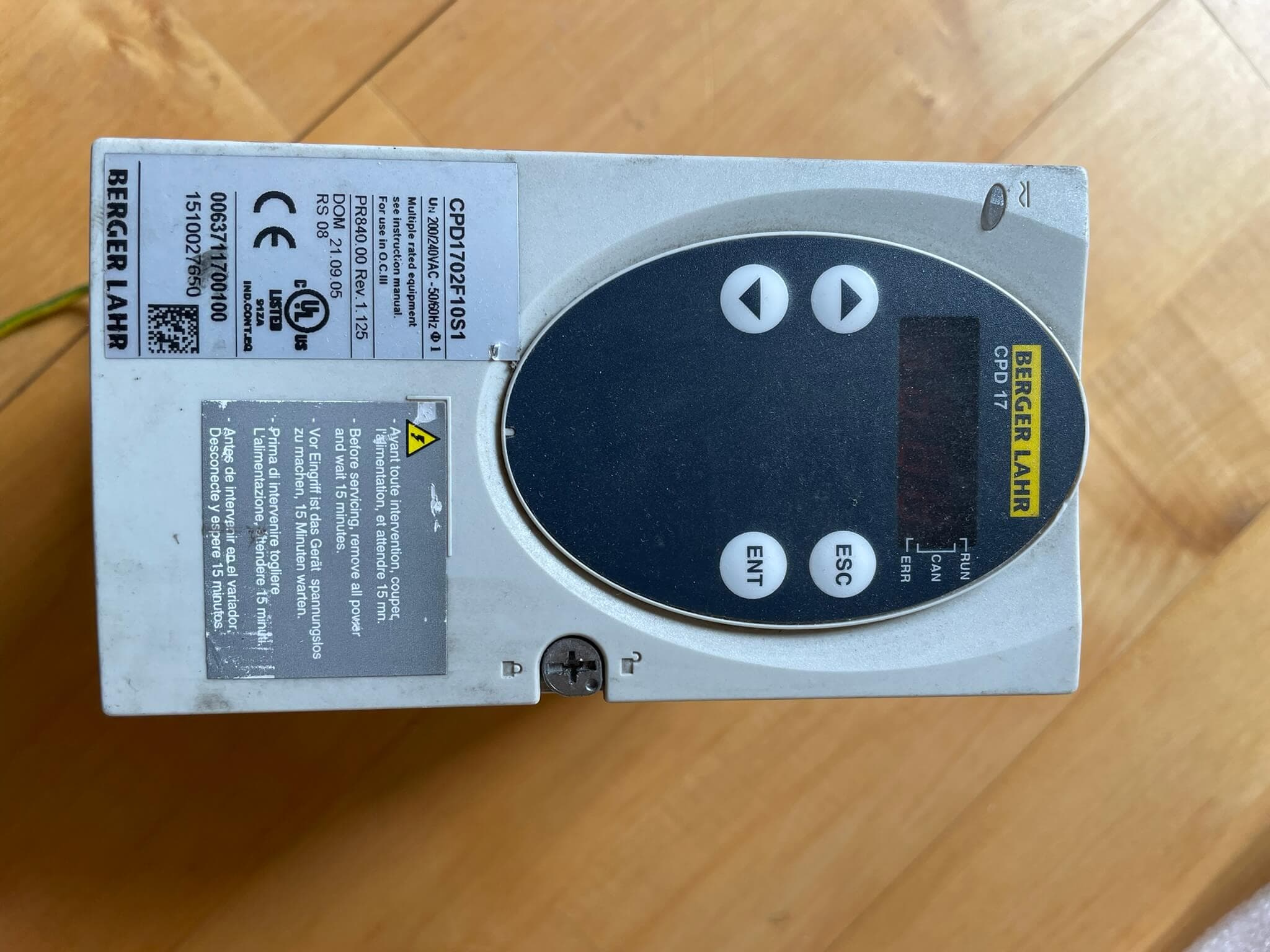

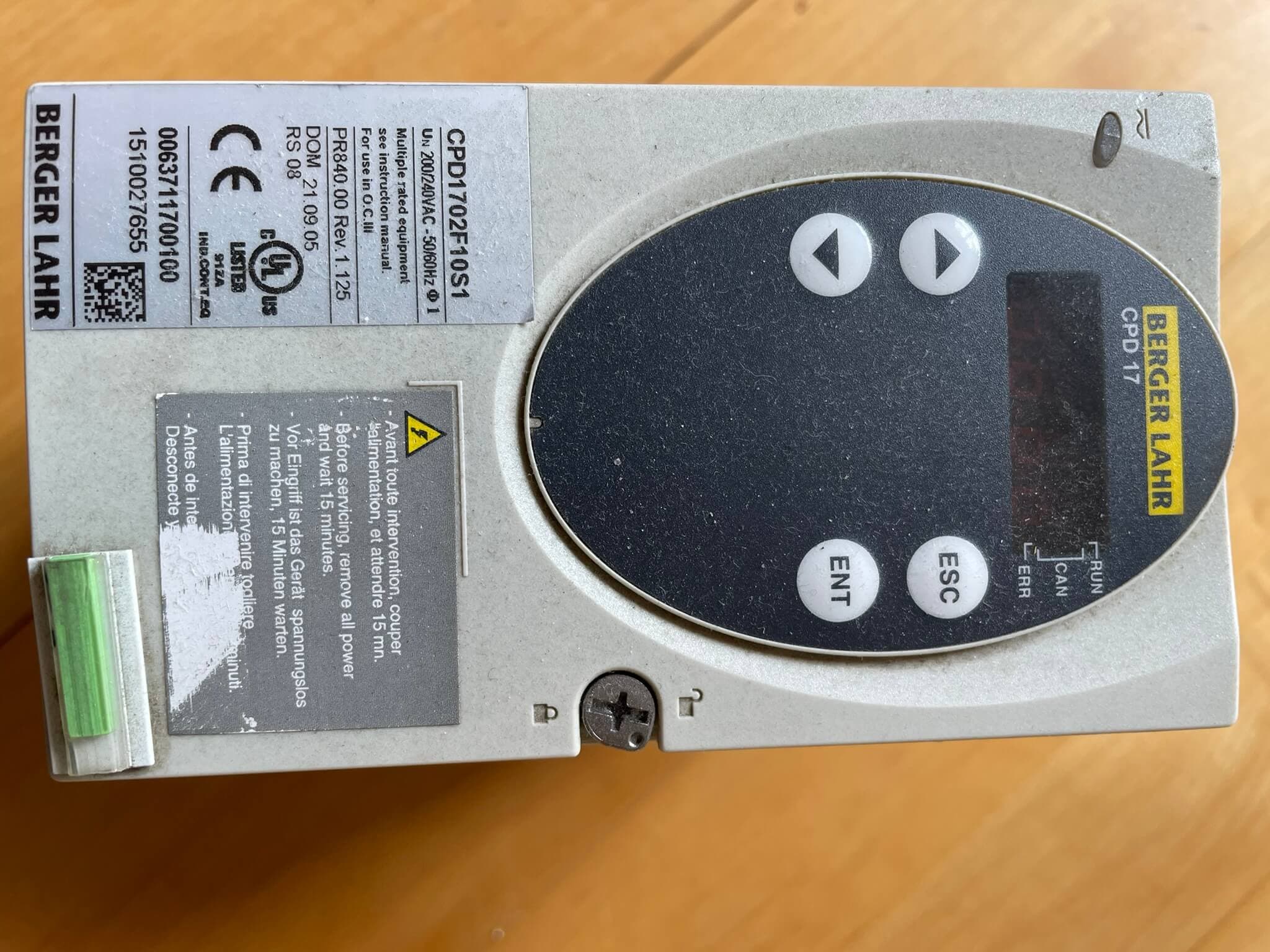

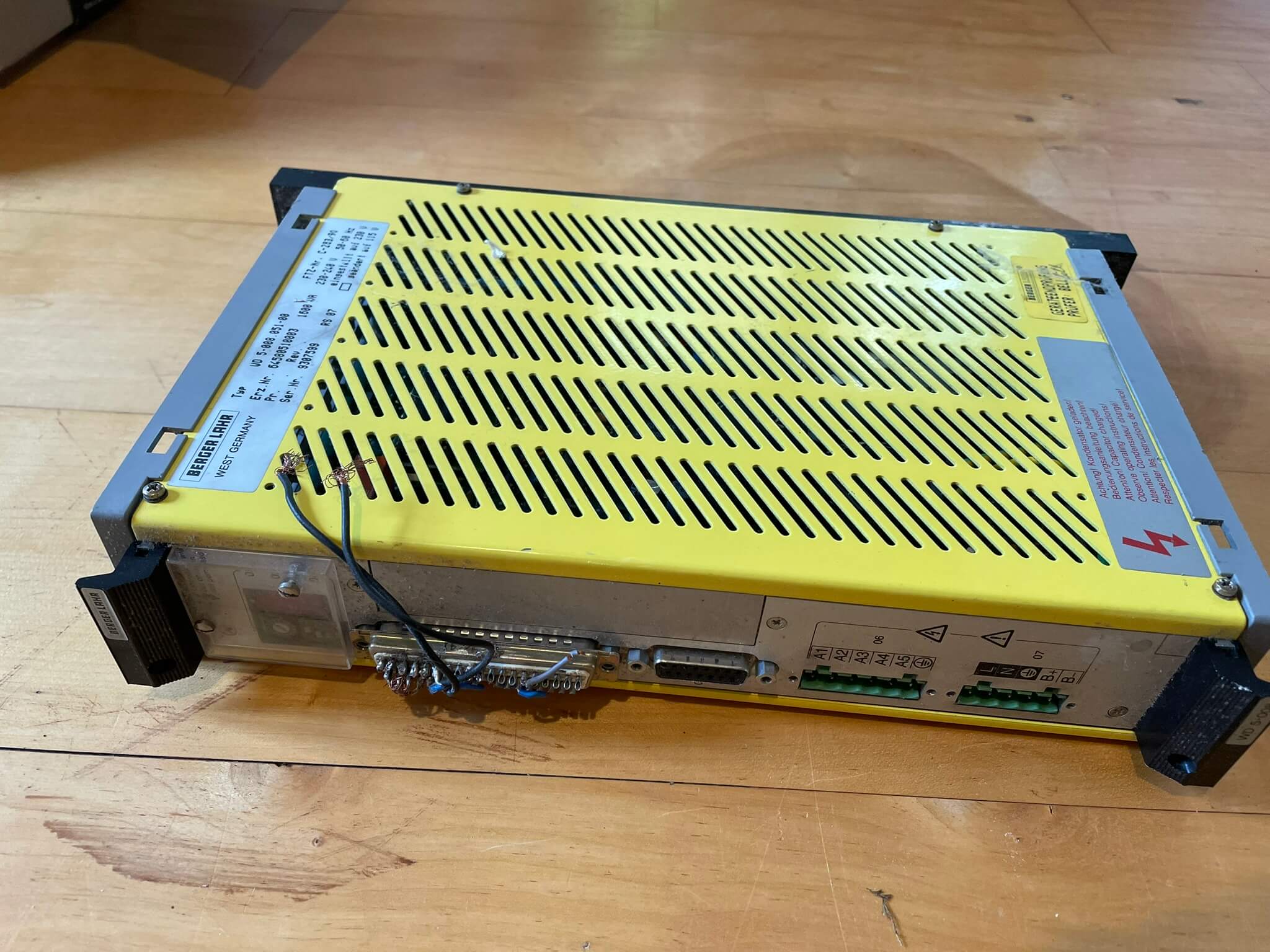

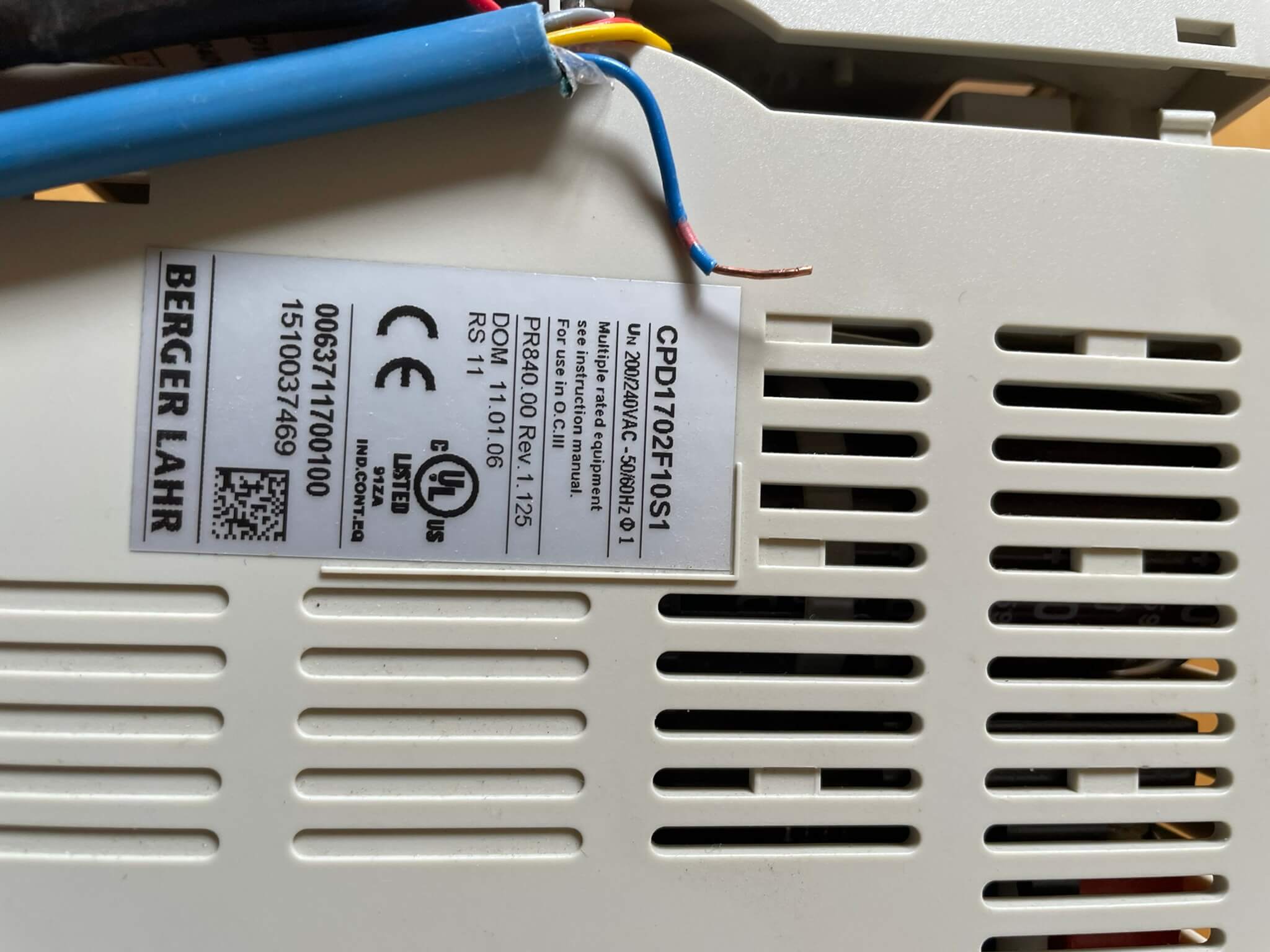

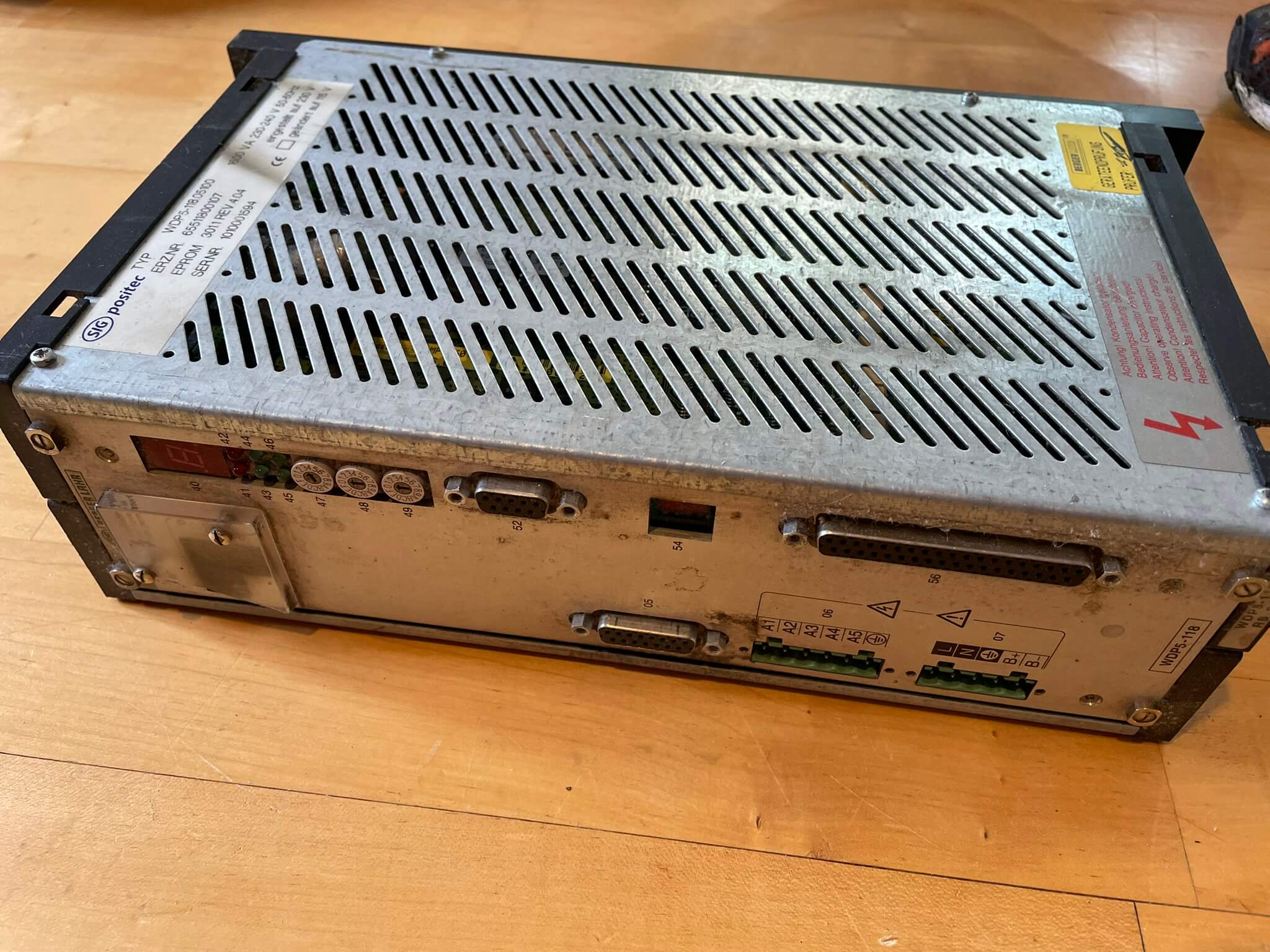

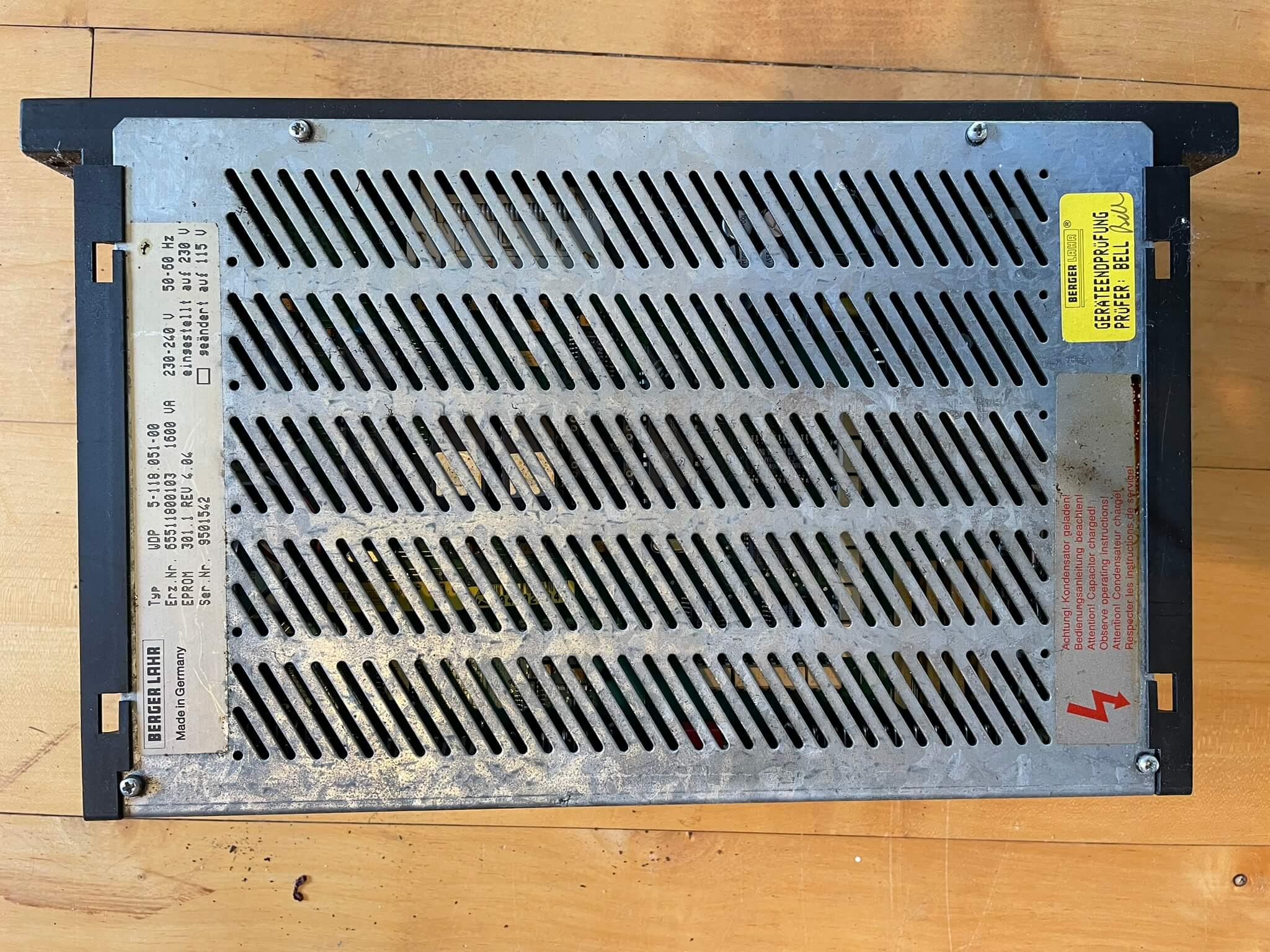

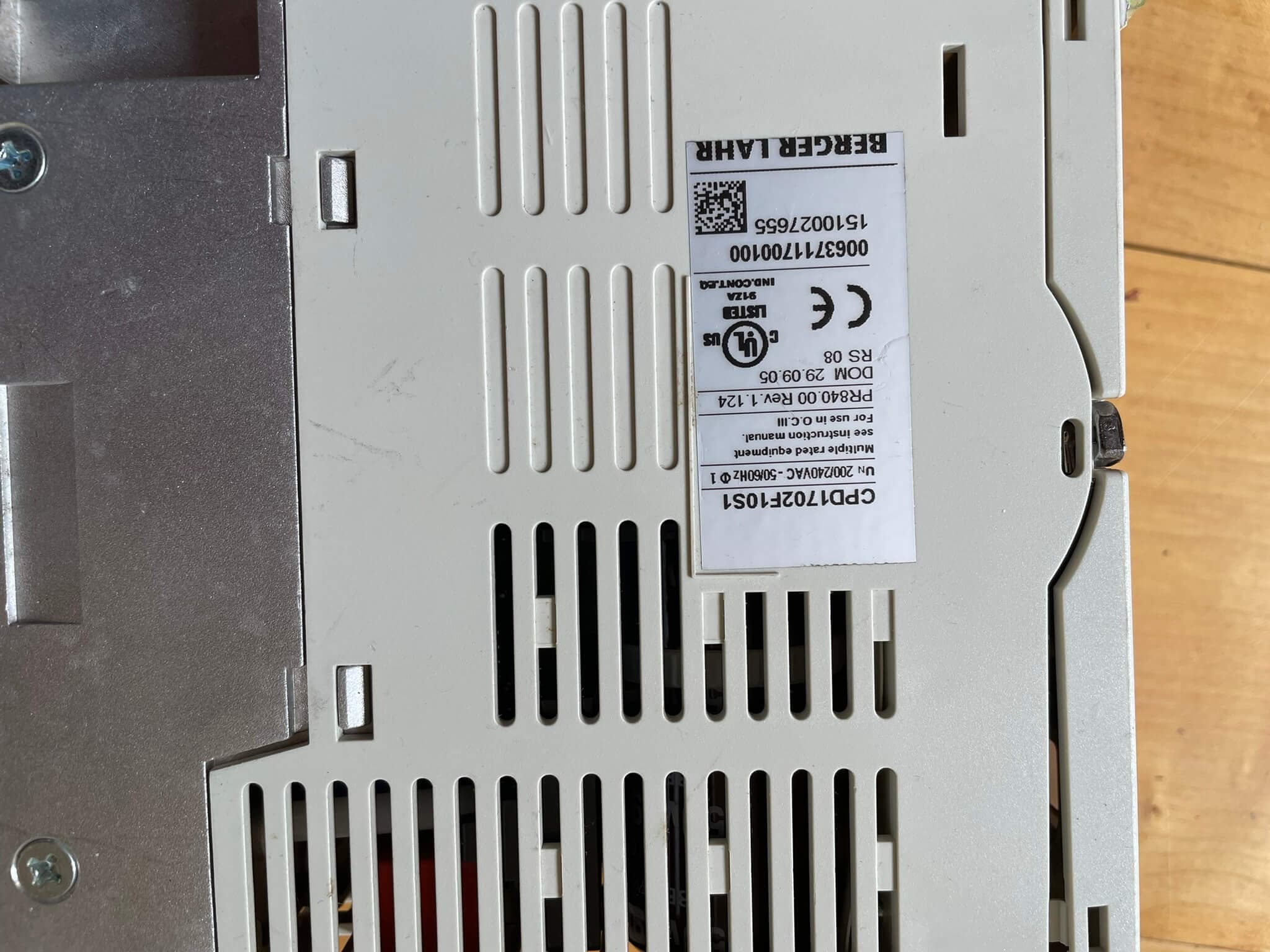

| Servoregler | Berger Lahr CPD1702F10S1 | 4 × | 200/240 VAC 1-phasig, ~0,75 kW, CAN/Modbus, DOM 2005 | Anlagen-ID „-N5101", identisches Set |

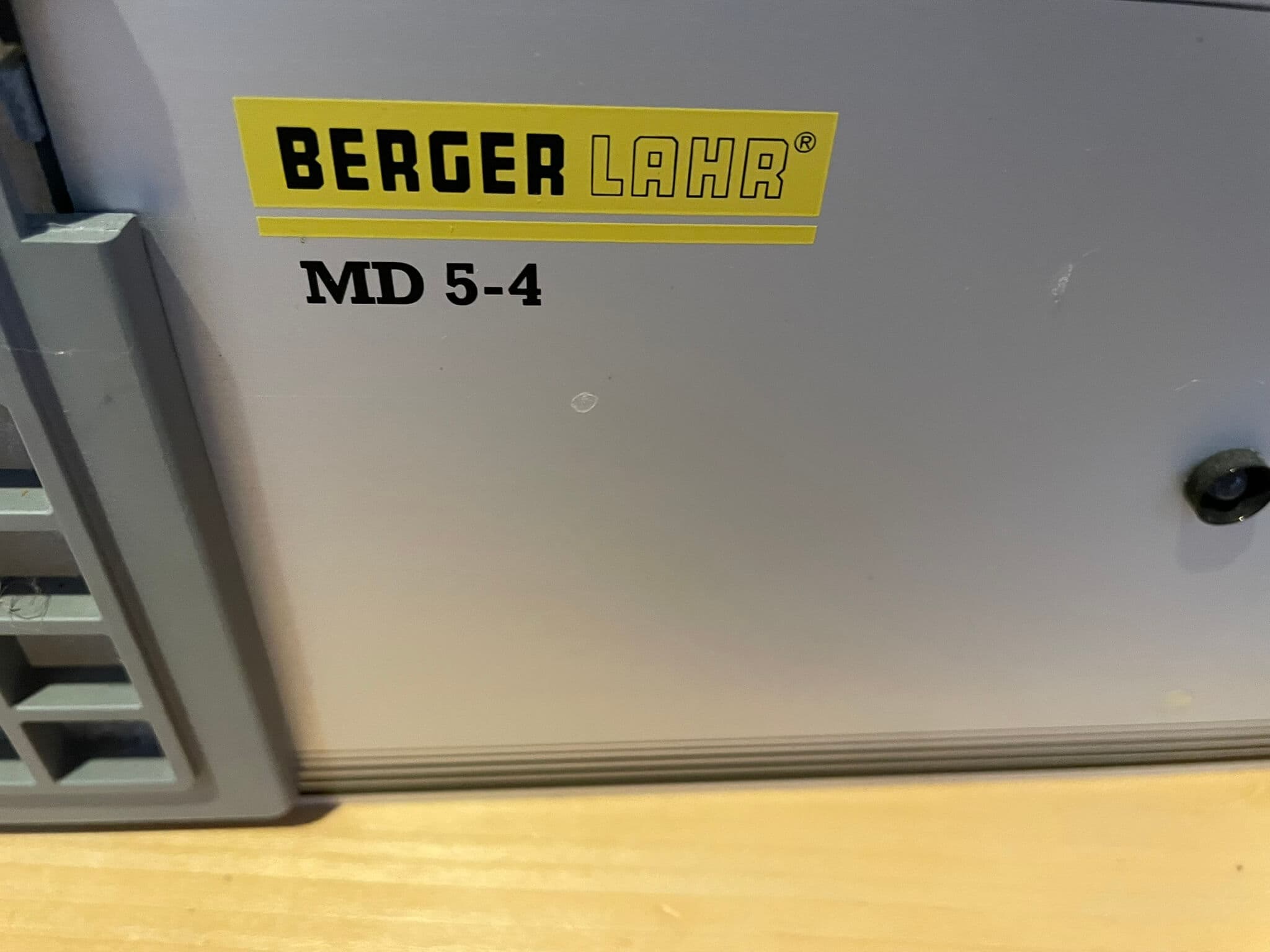

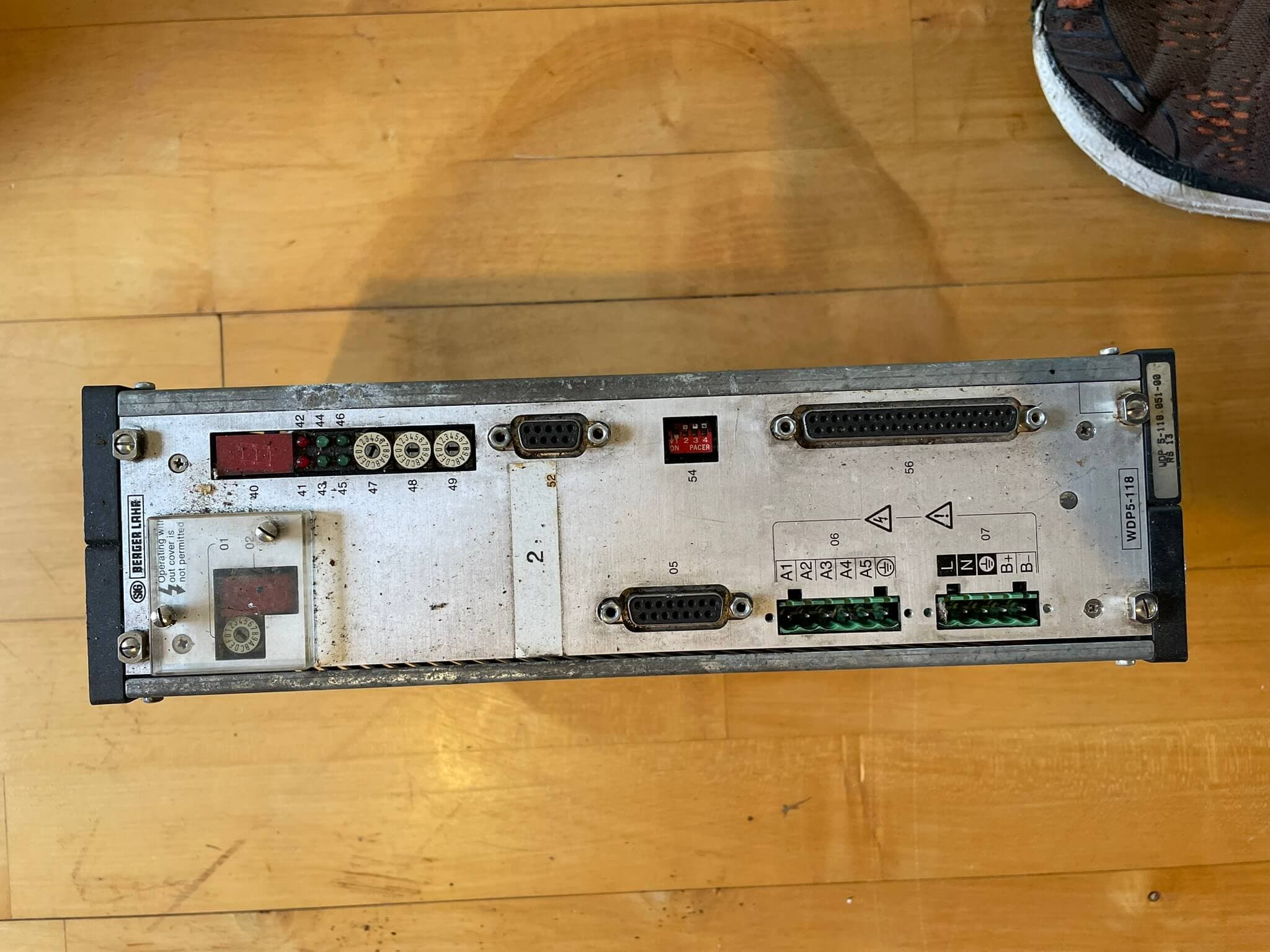

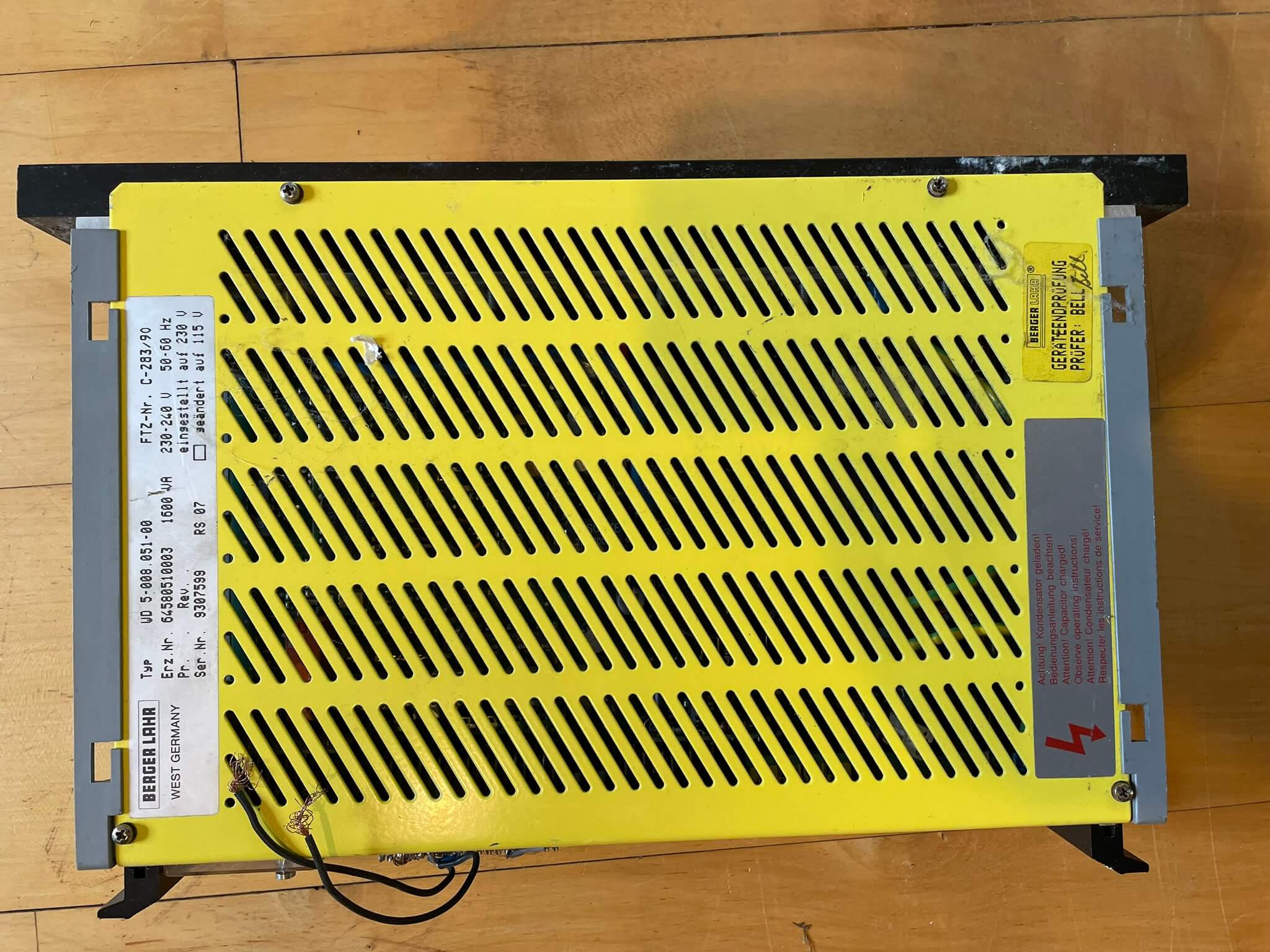

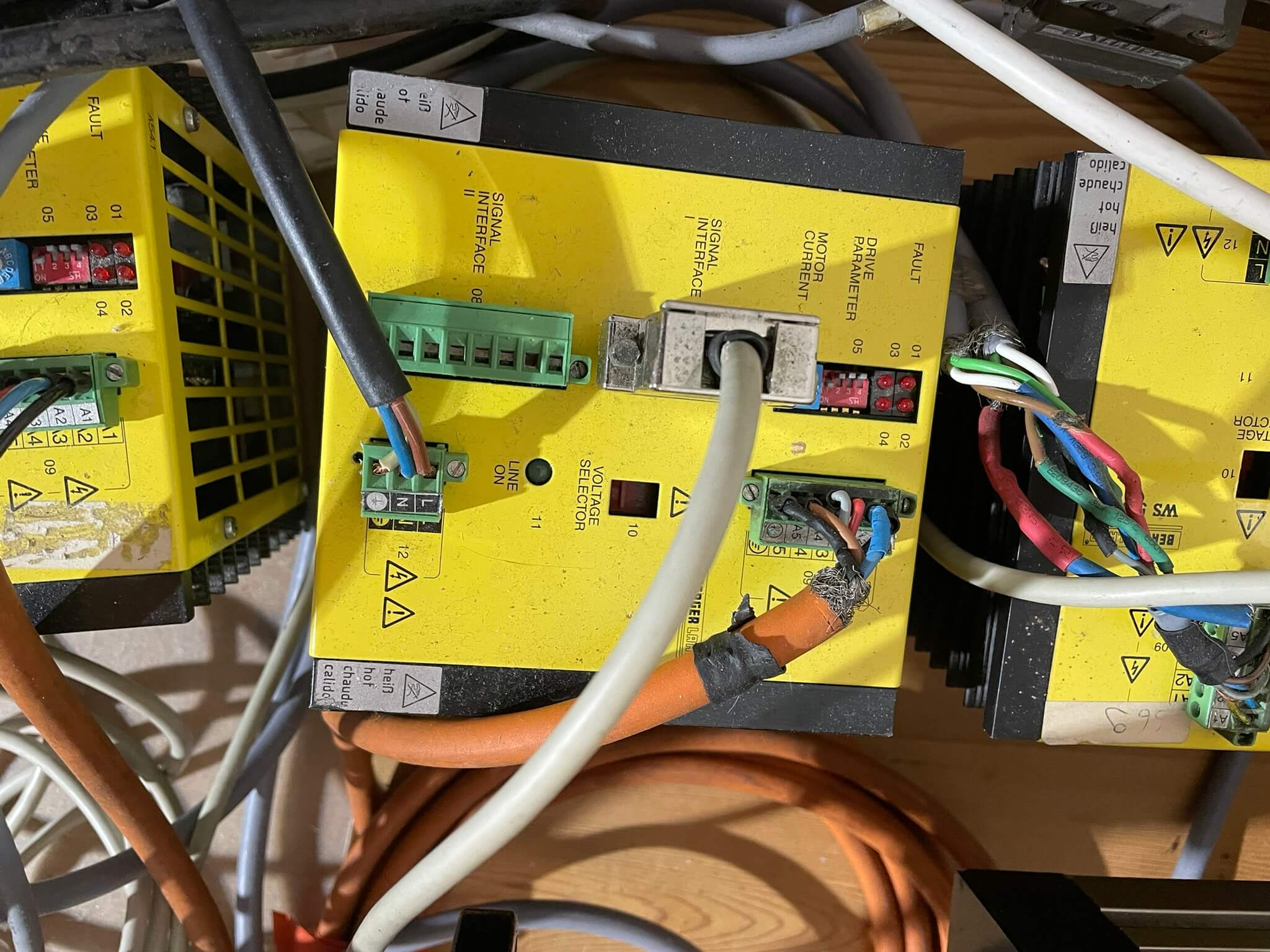

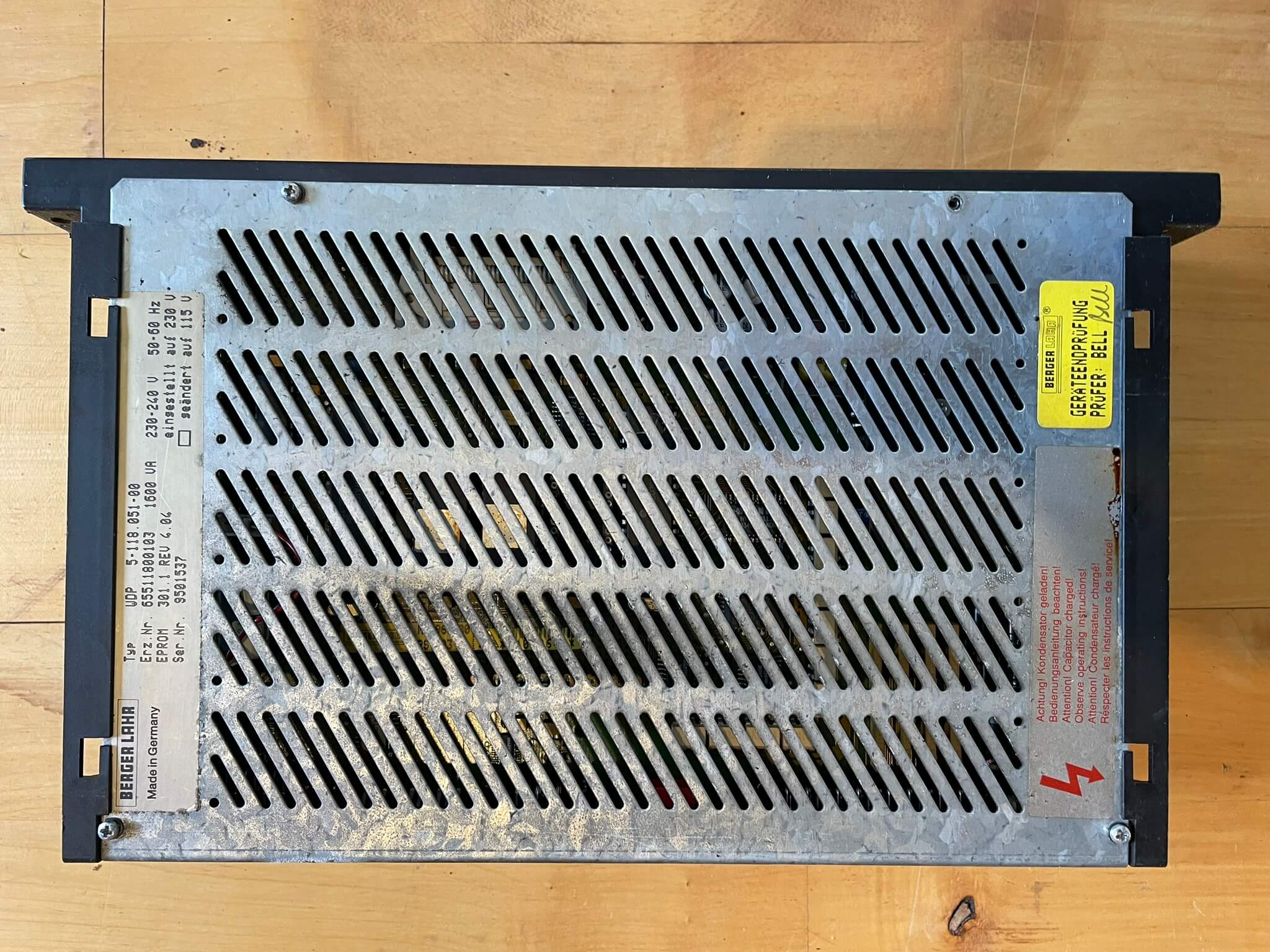

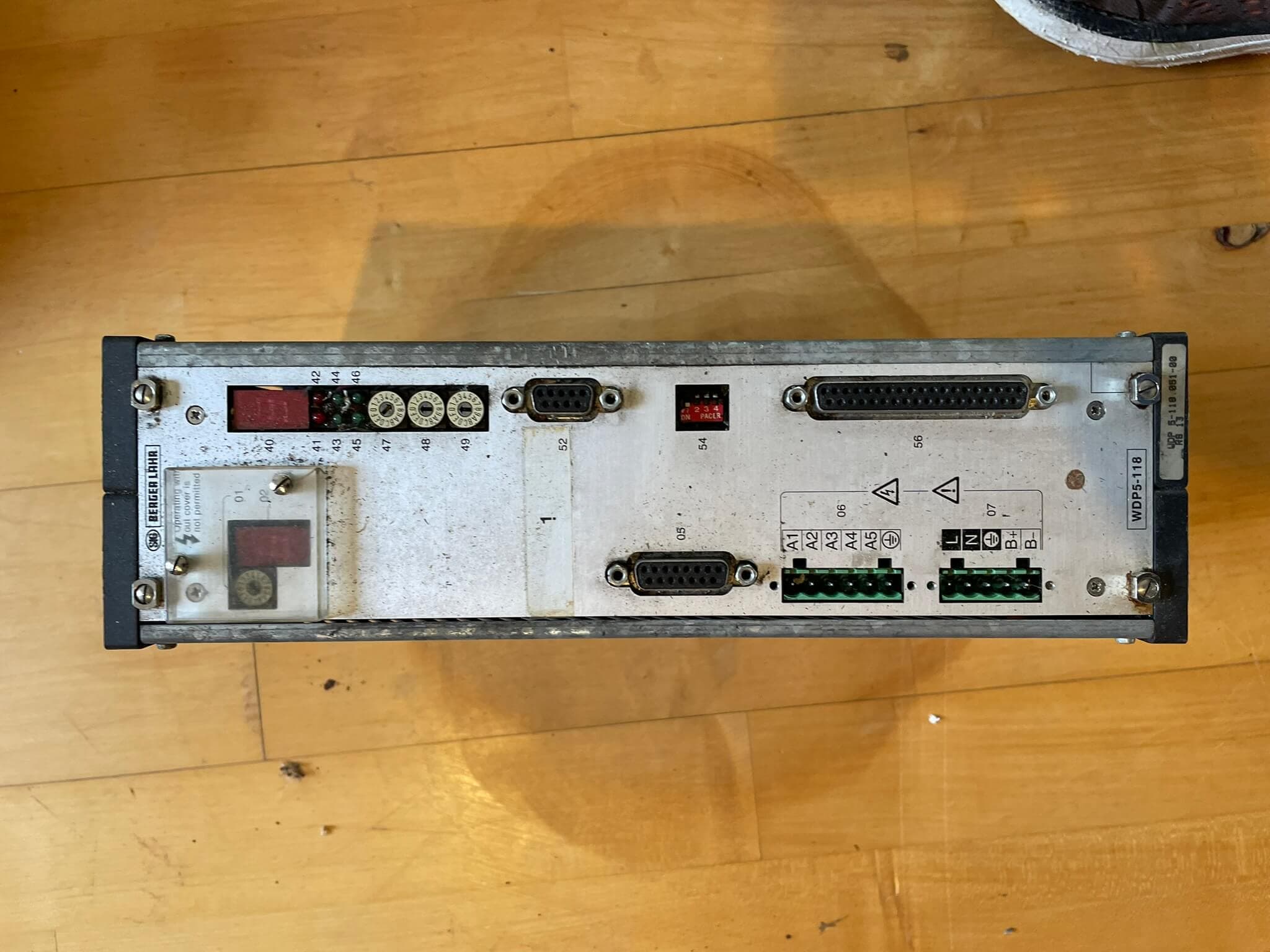

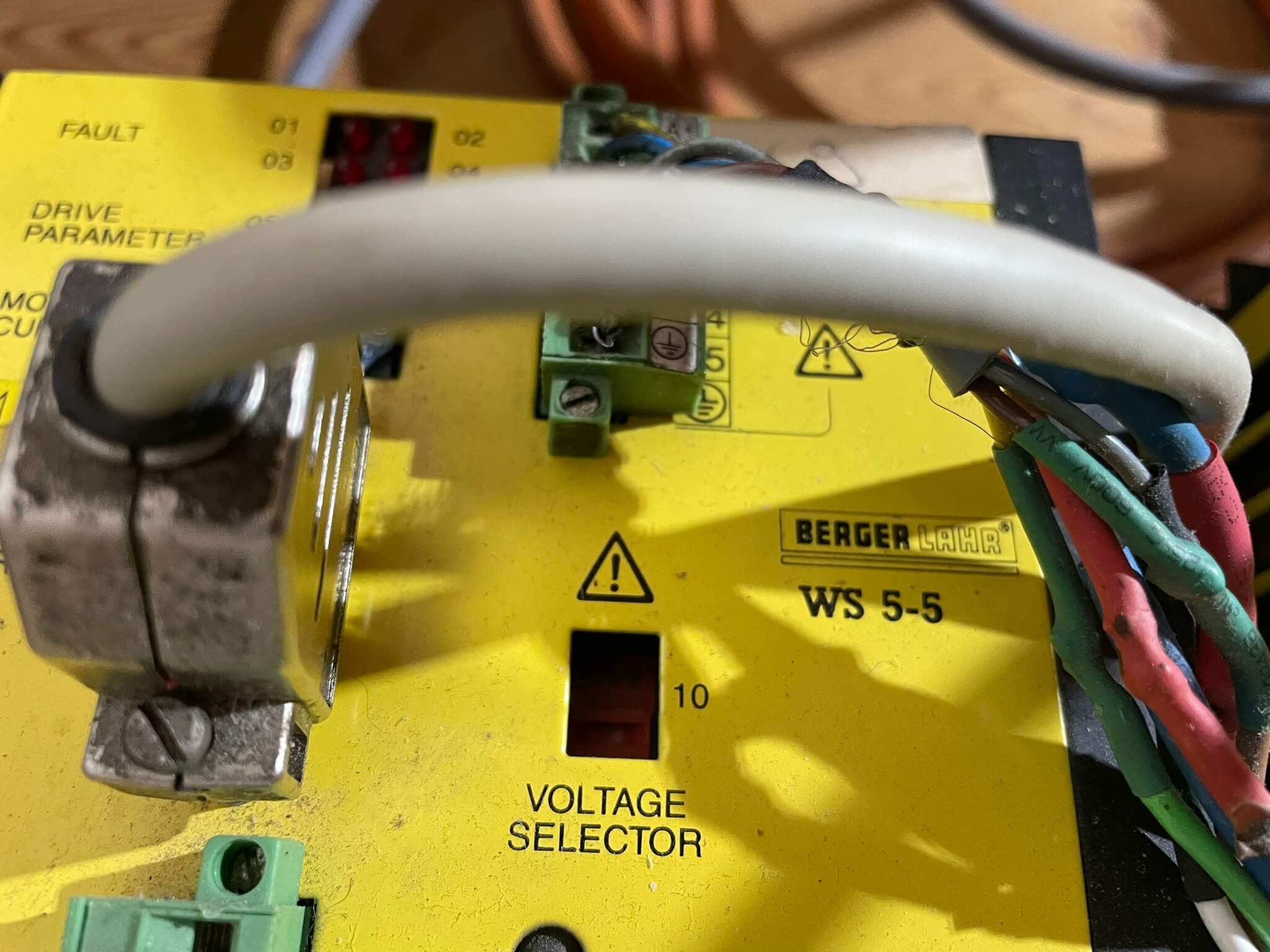

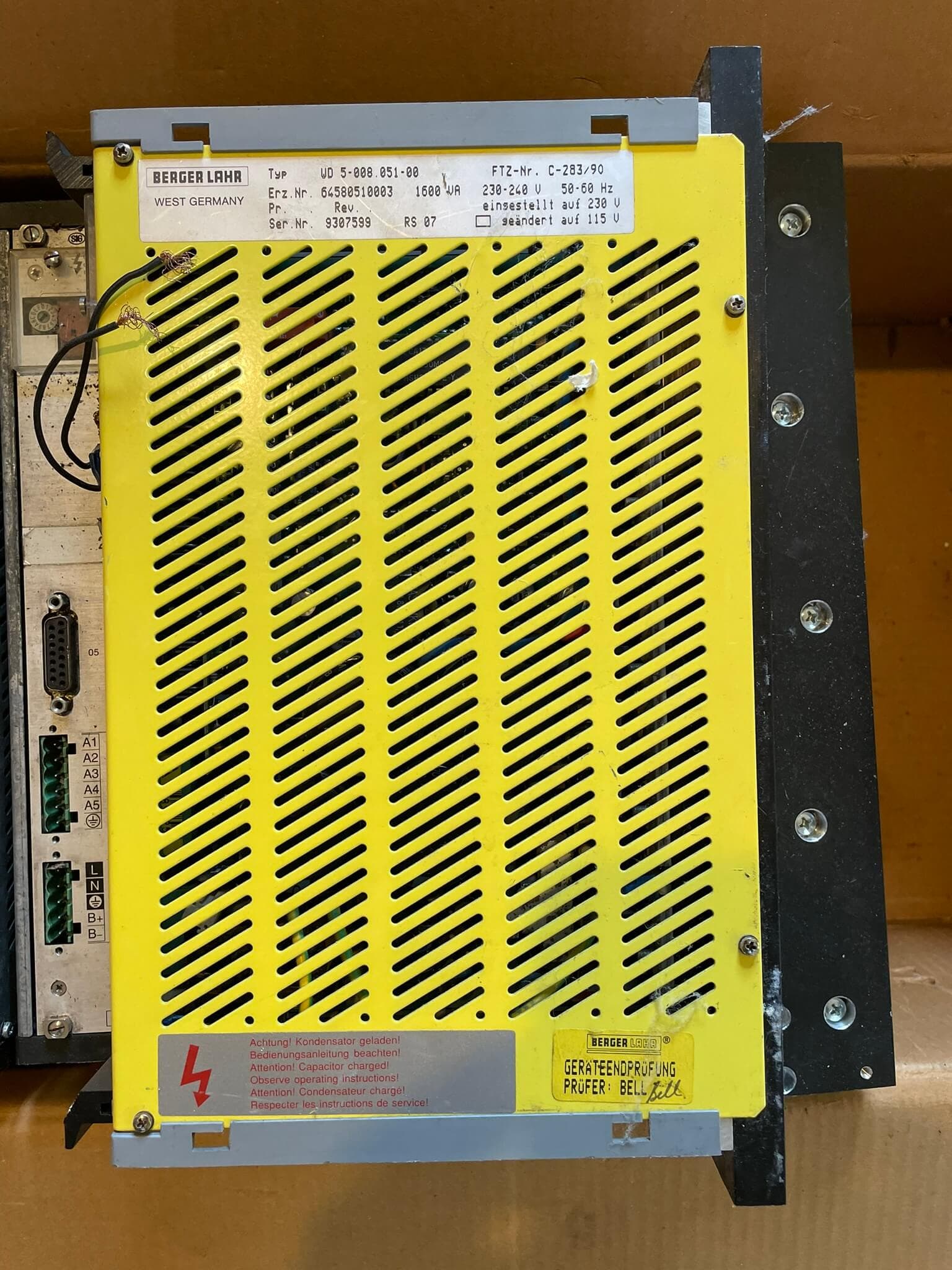

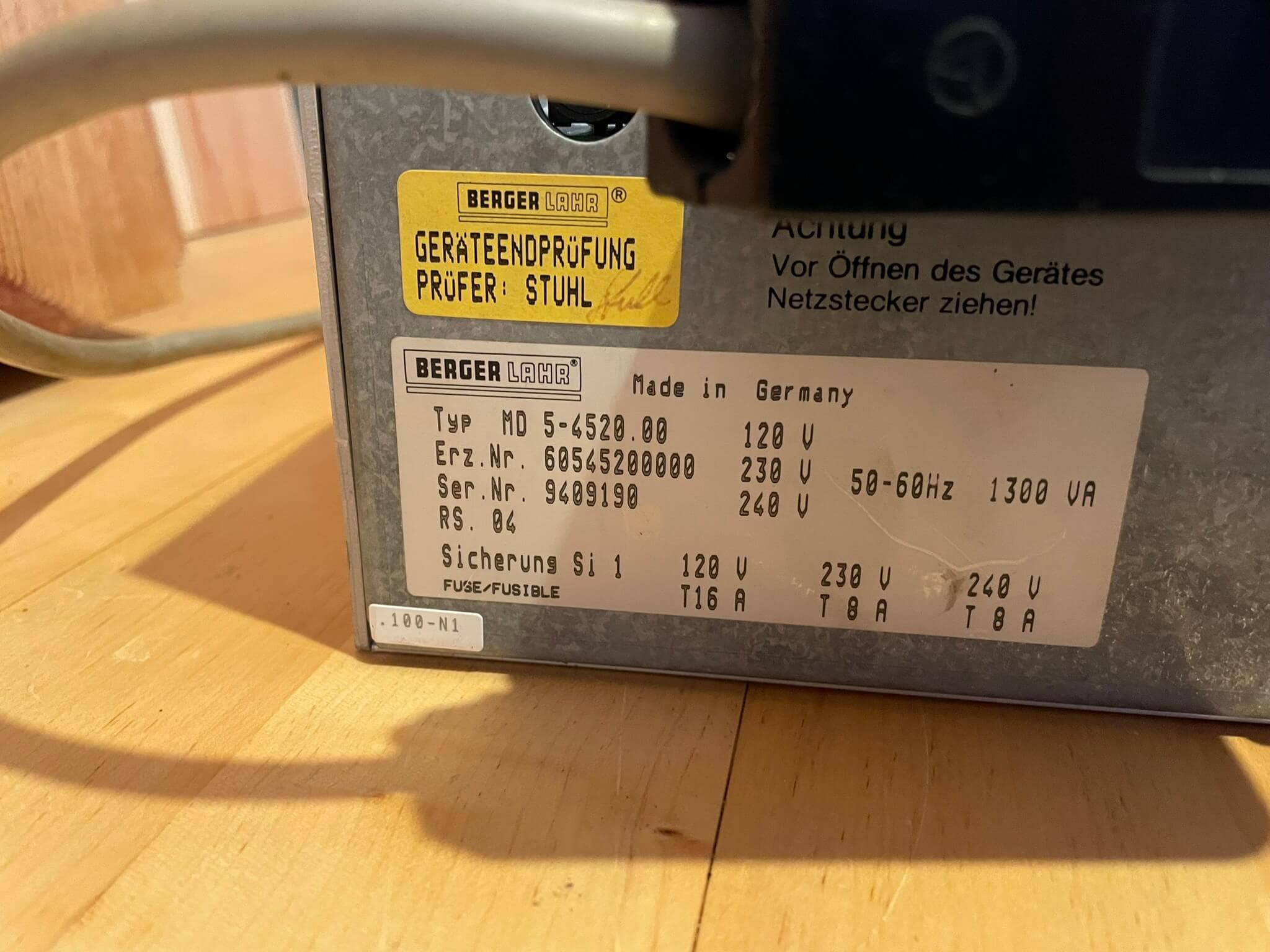

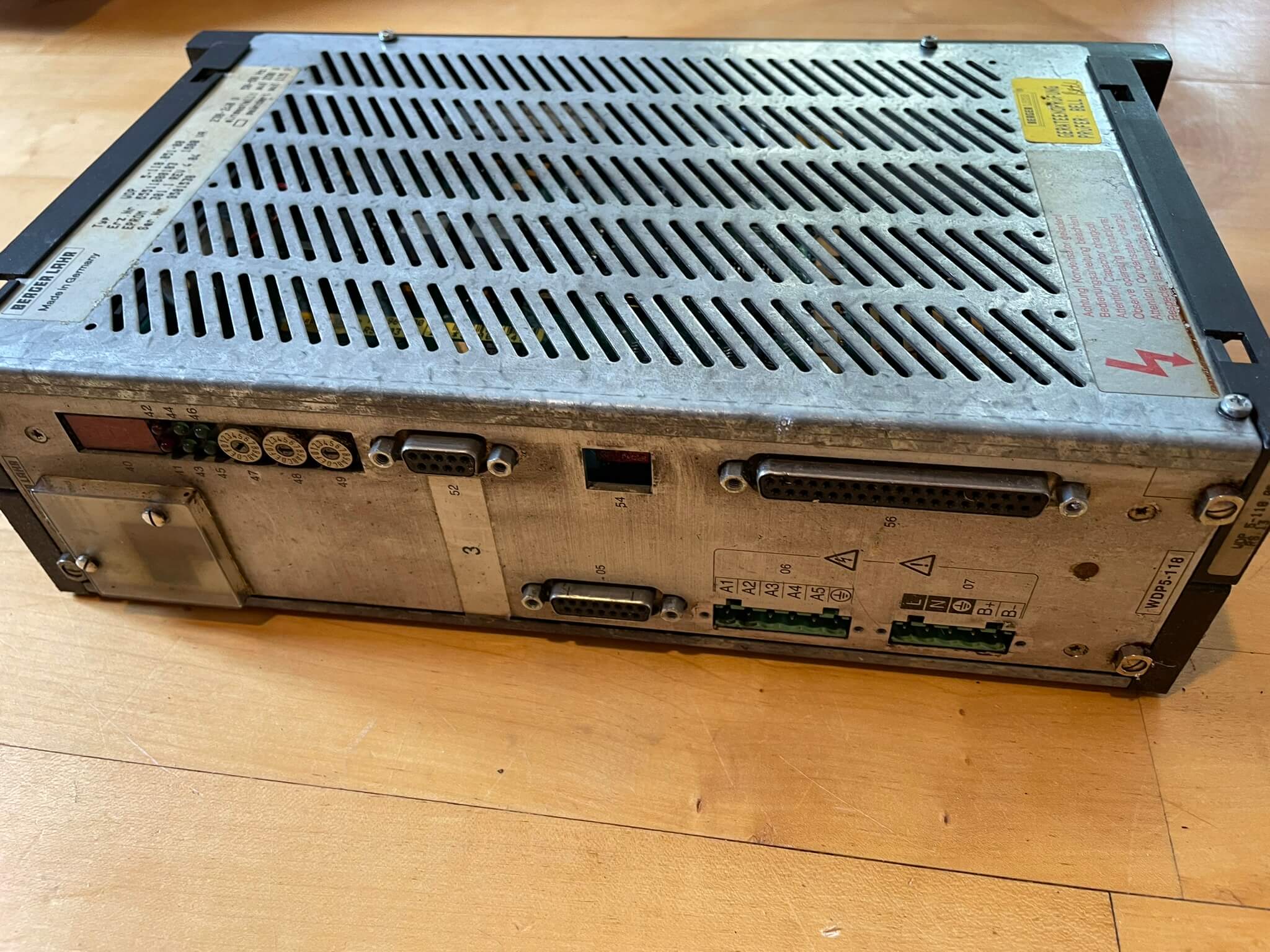

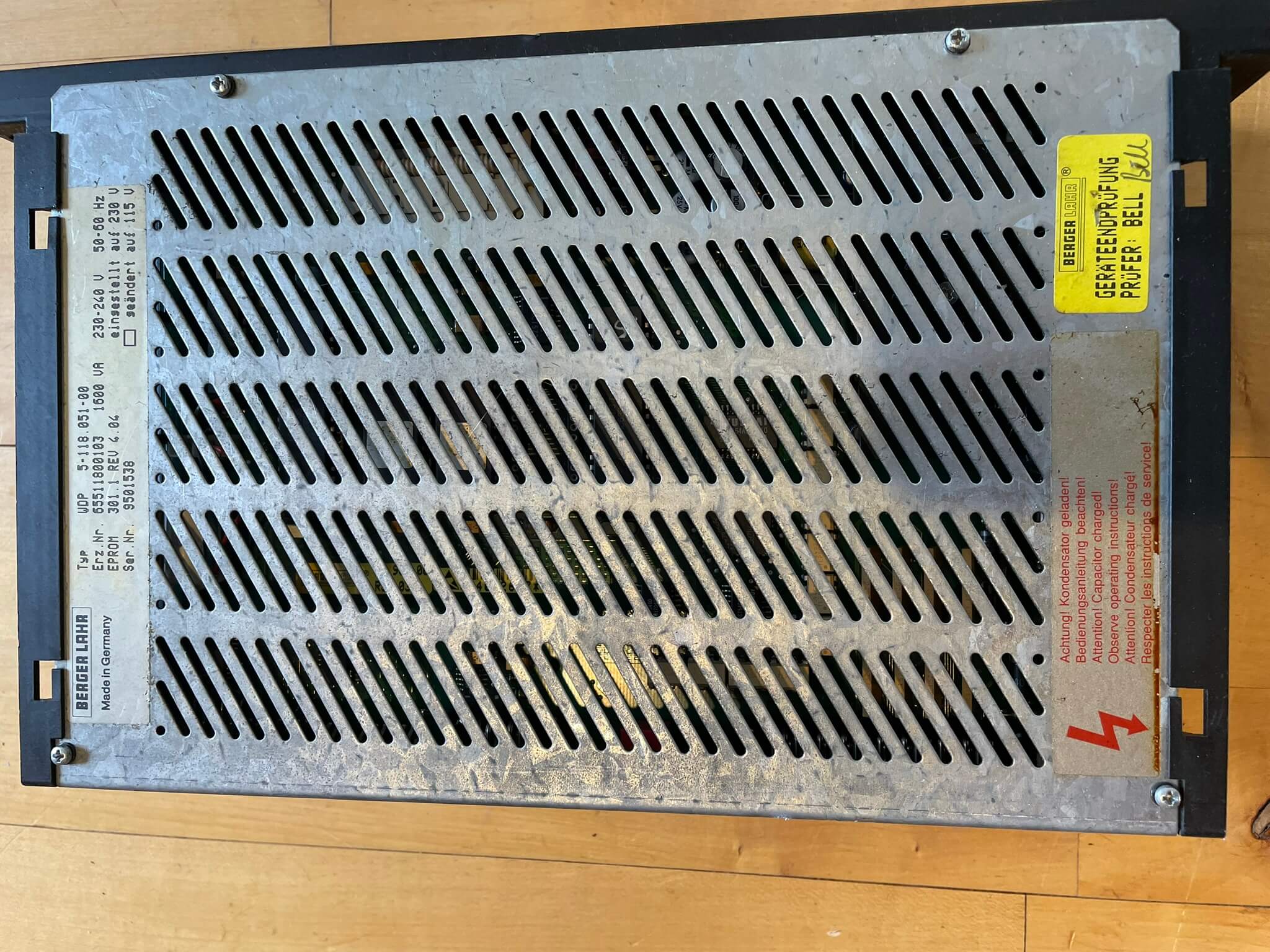

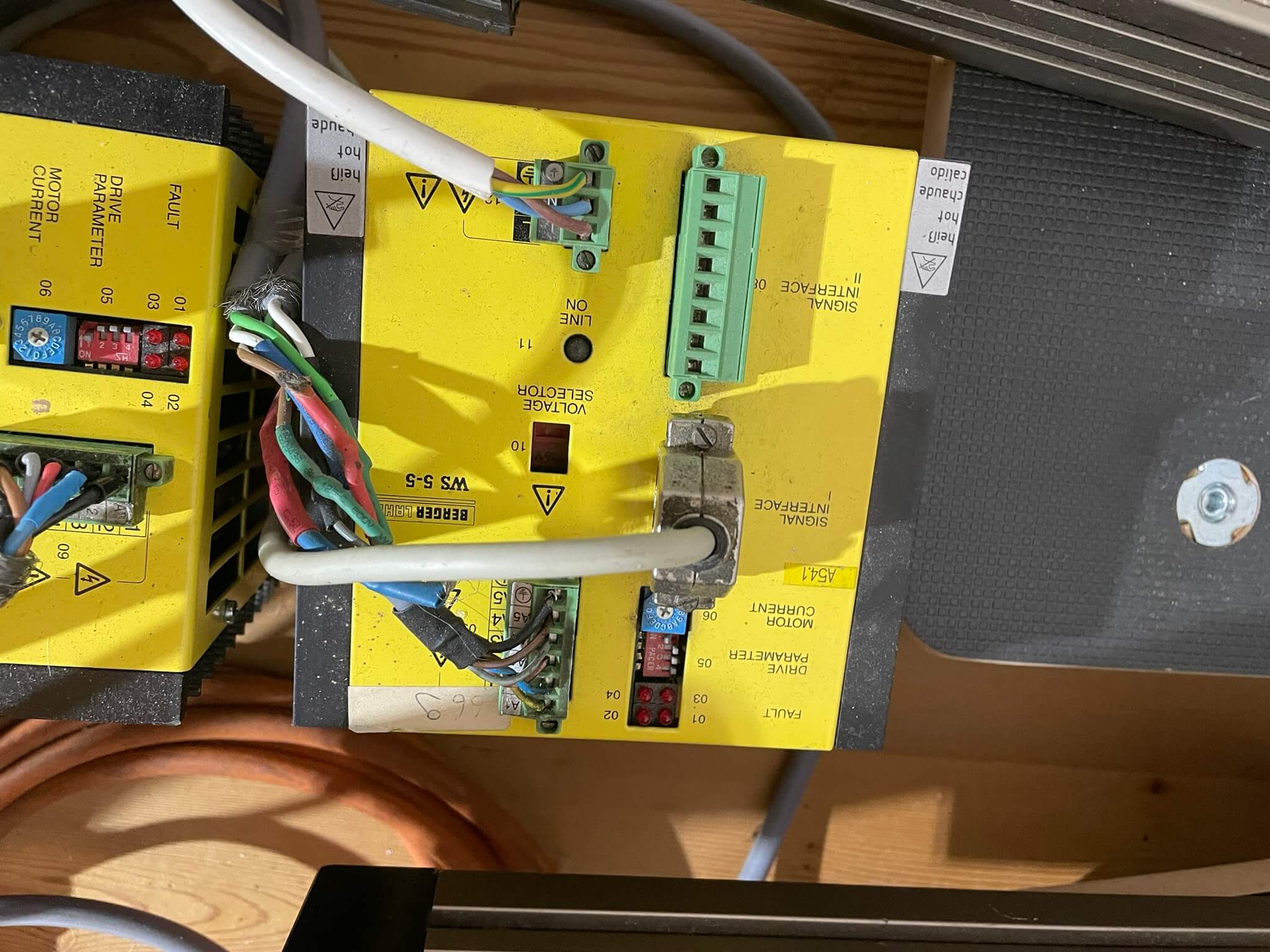

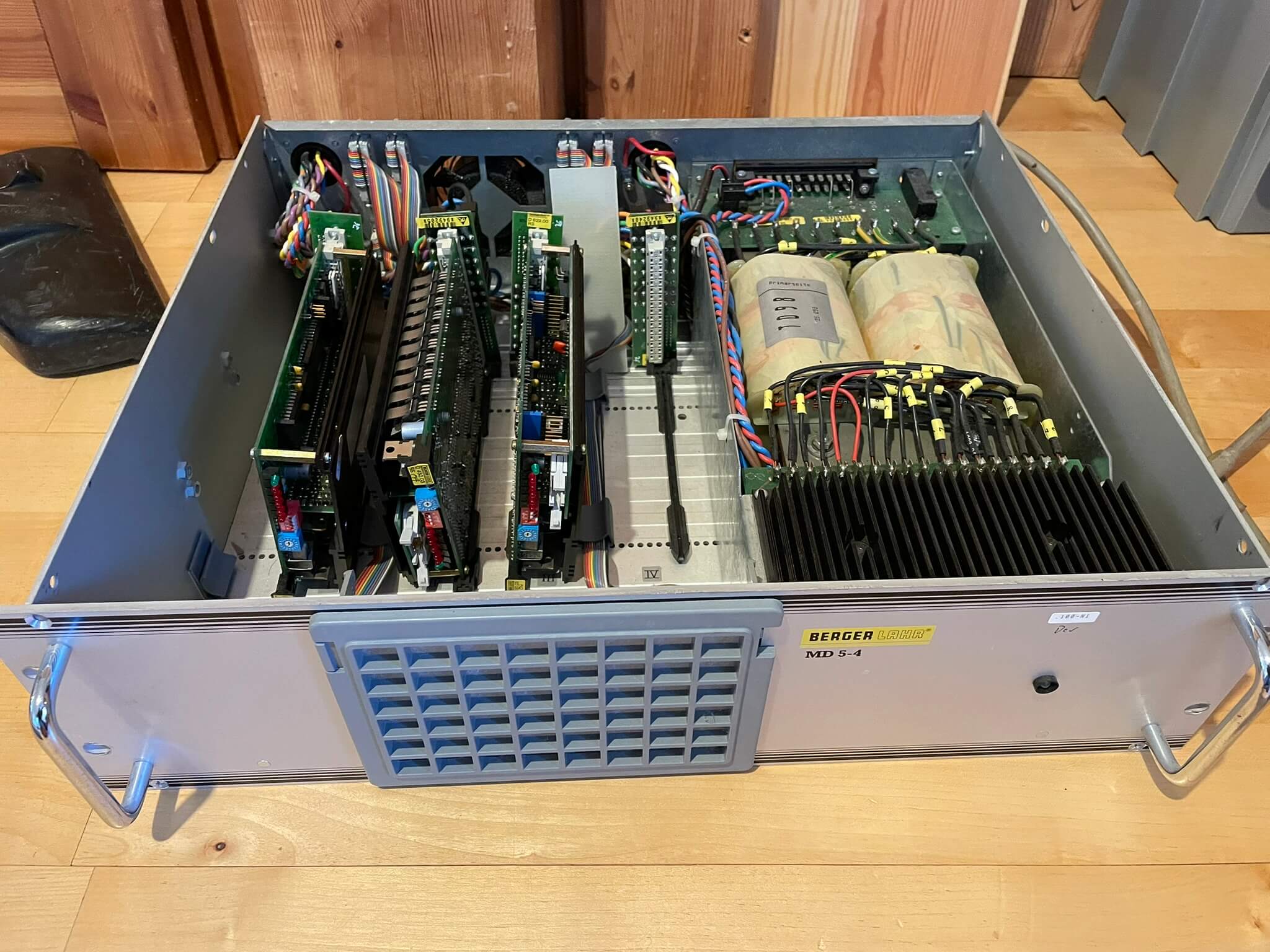

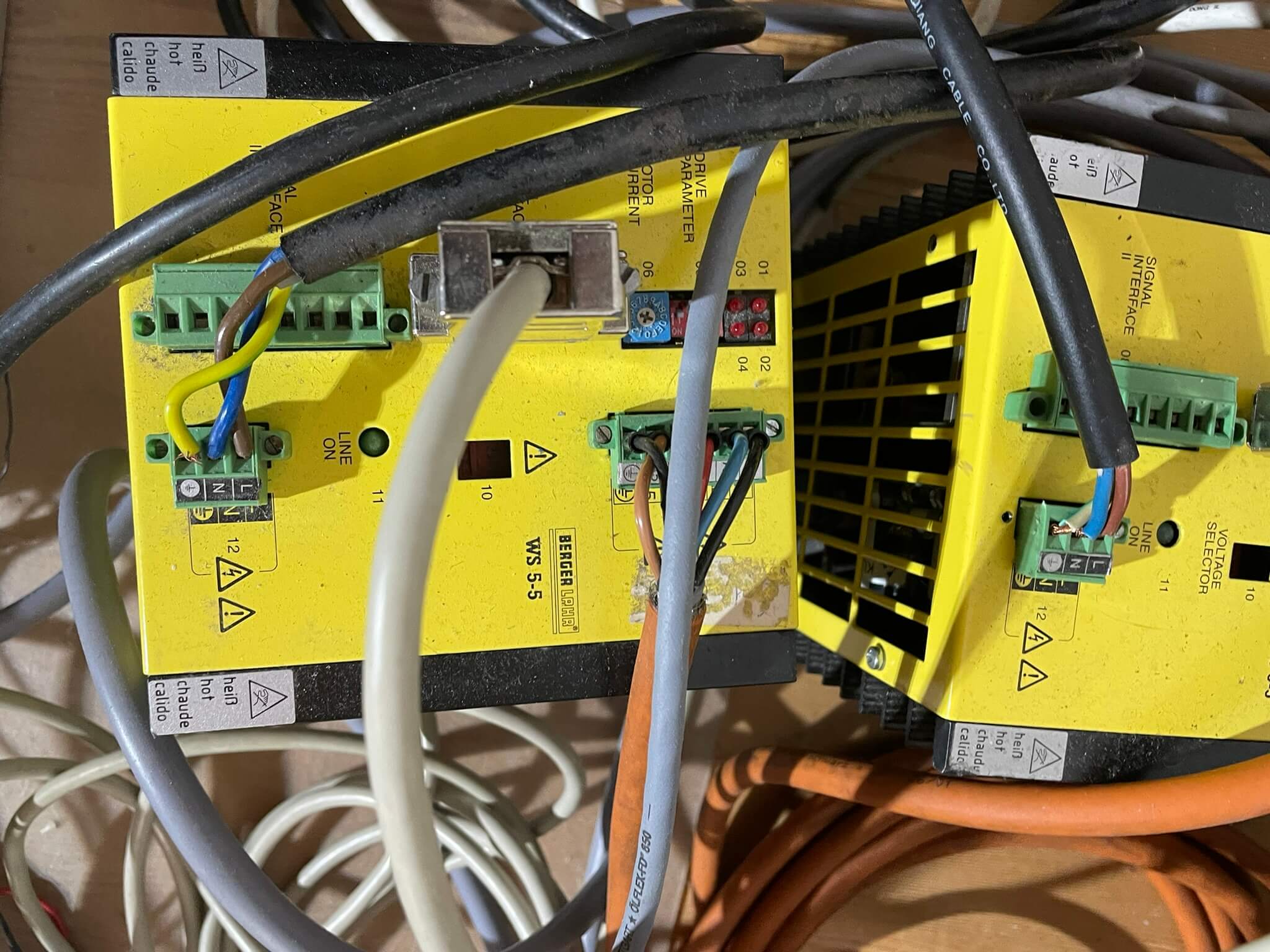

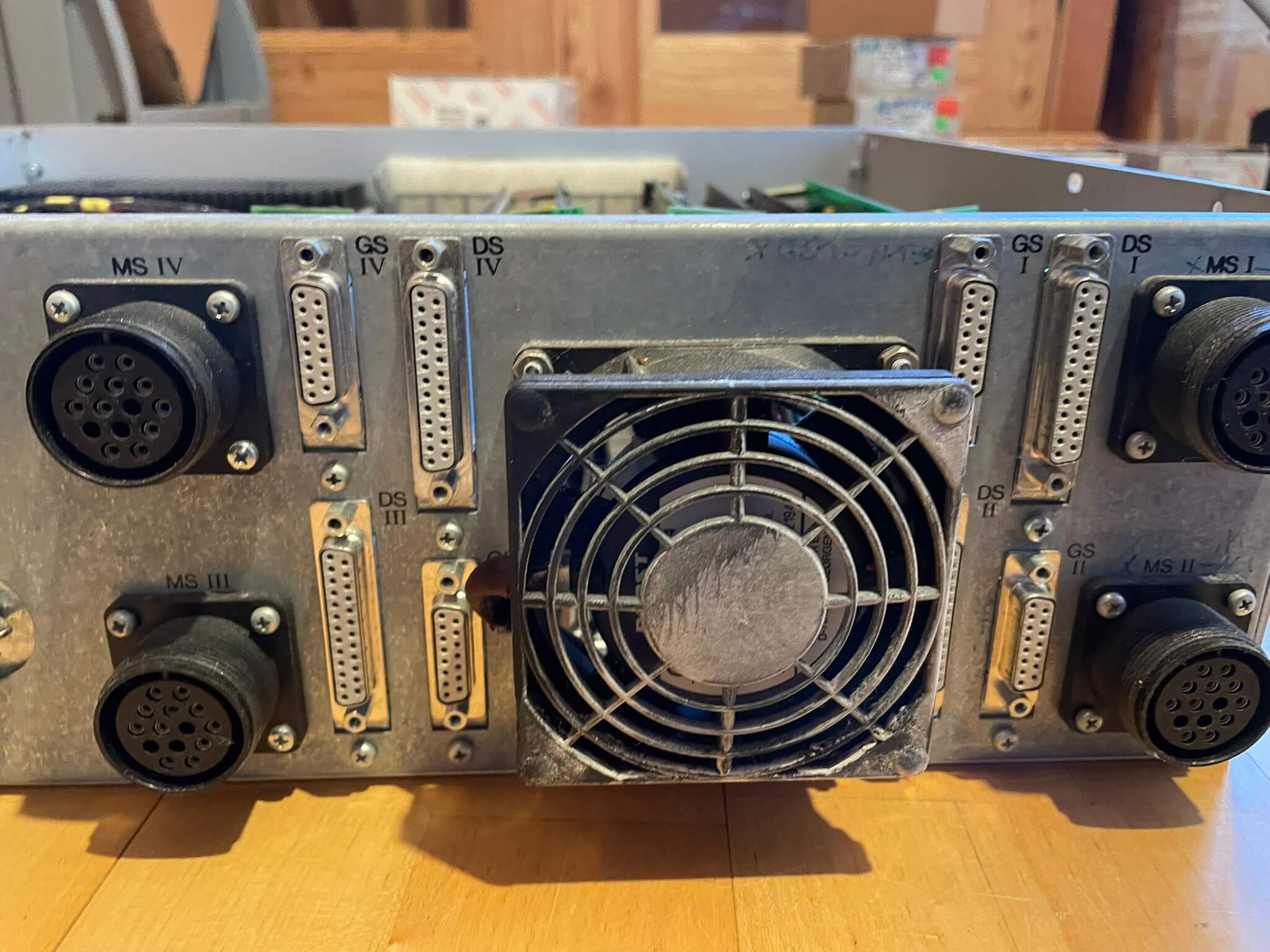

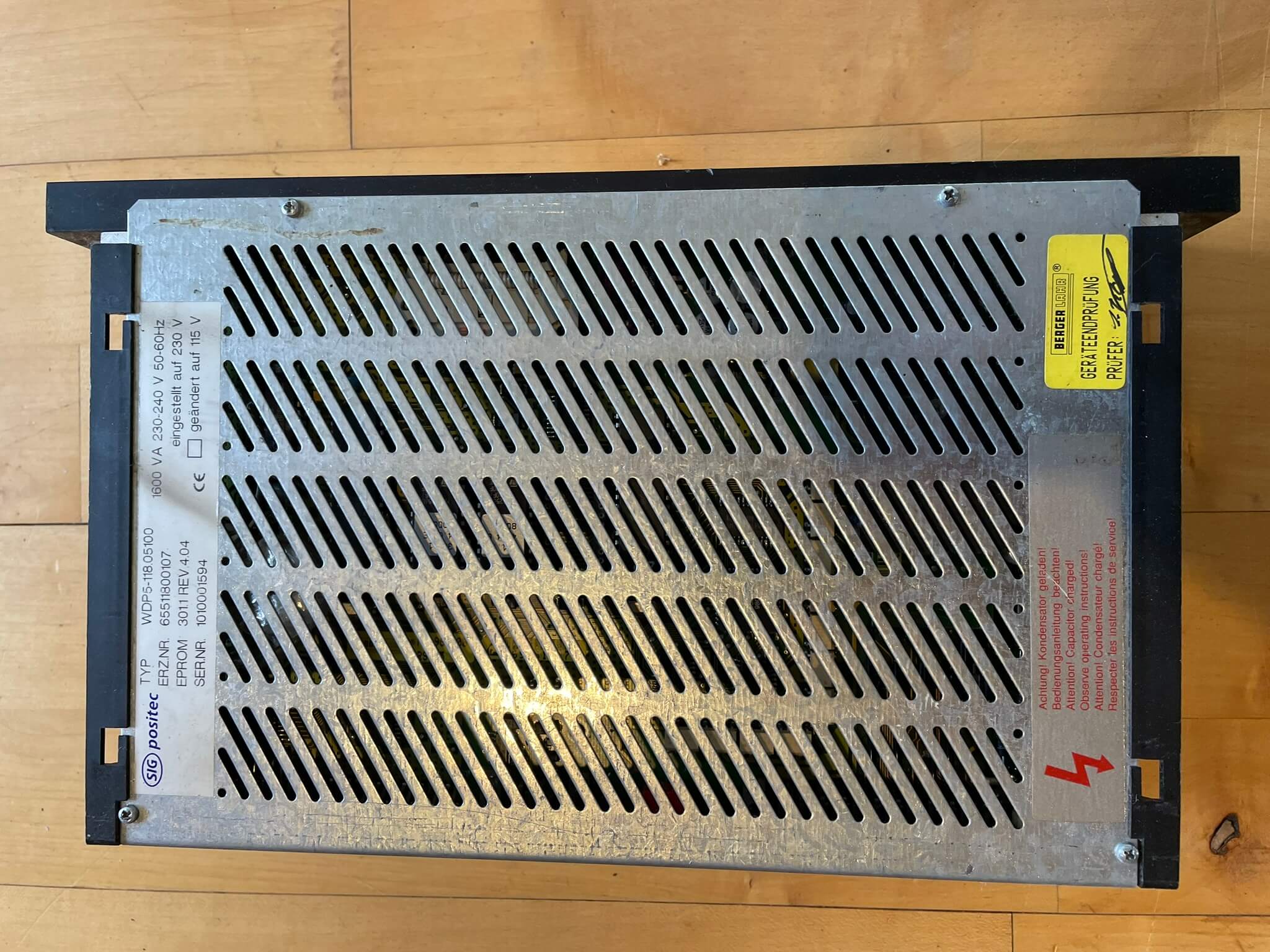

| Schrittmotorendstufen | Berger Lahr WS 5-5.281-00 | 3–4 × | 5-Phasen-Schrittmotor-Drives, max. 2,8 A, 110/230 V umschaltbar | Vintage 90er bis frühe 2000er |

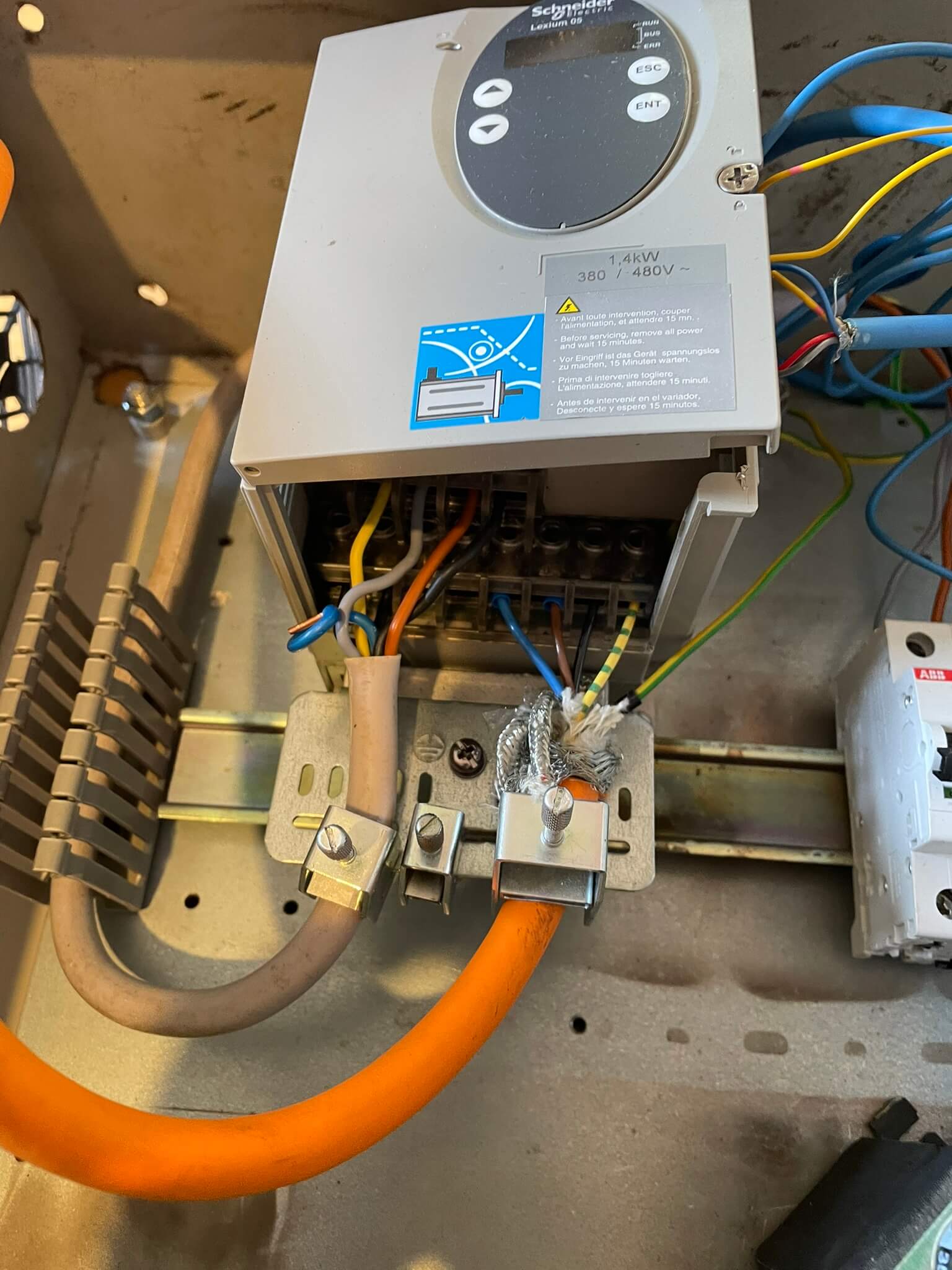

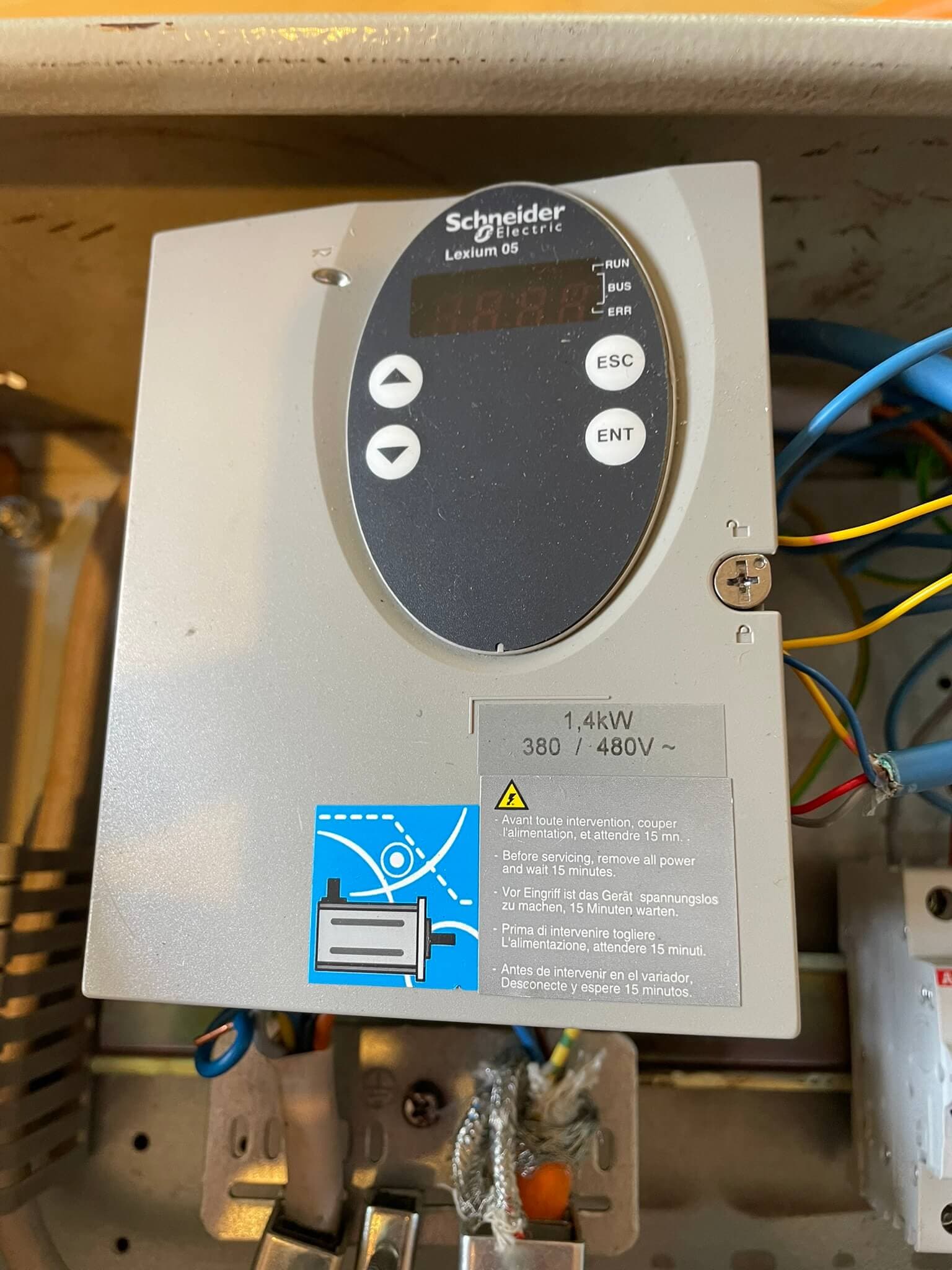

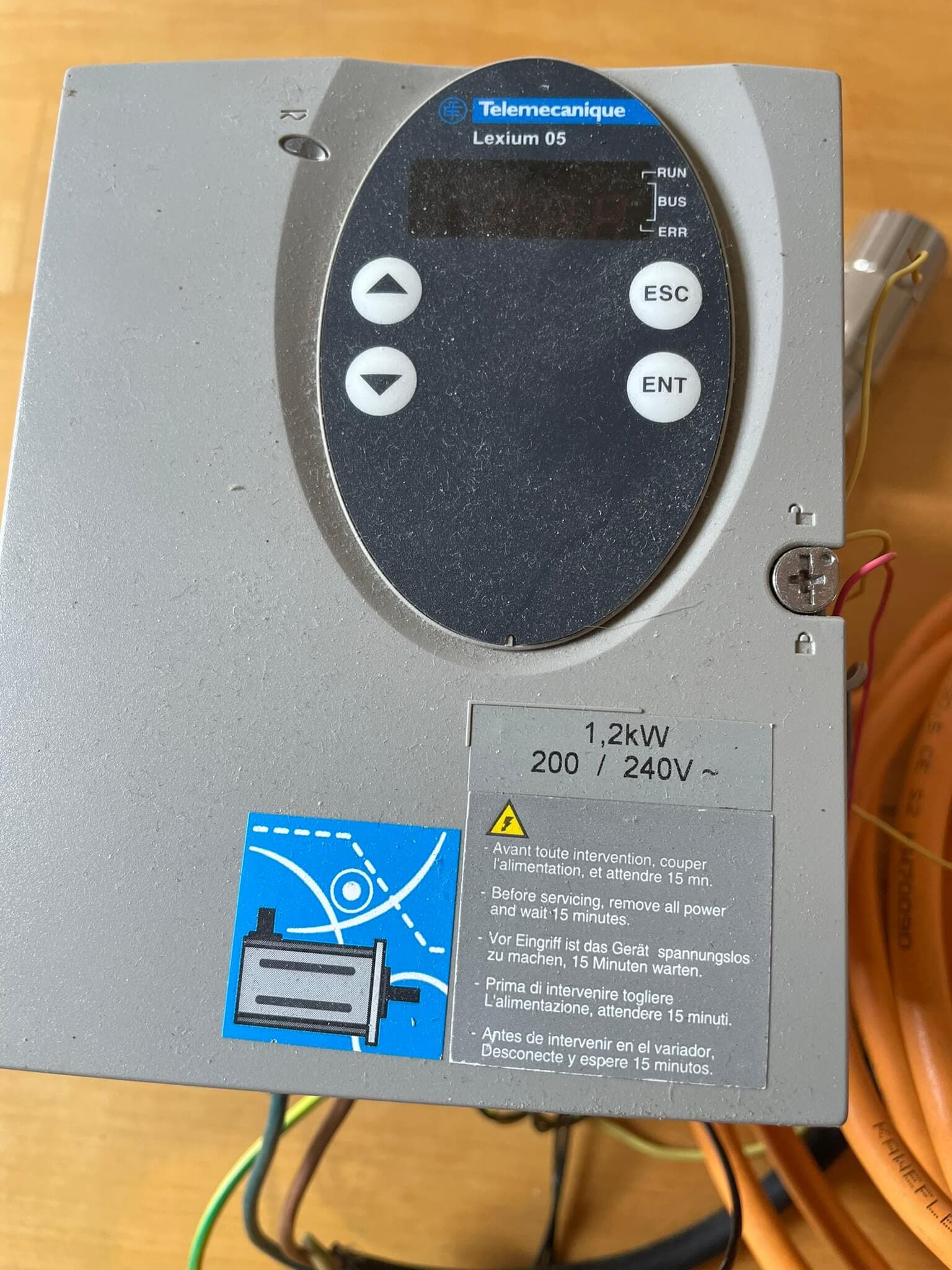

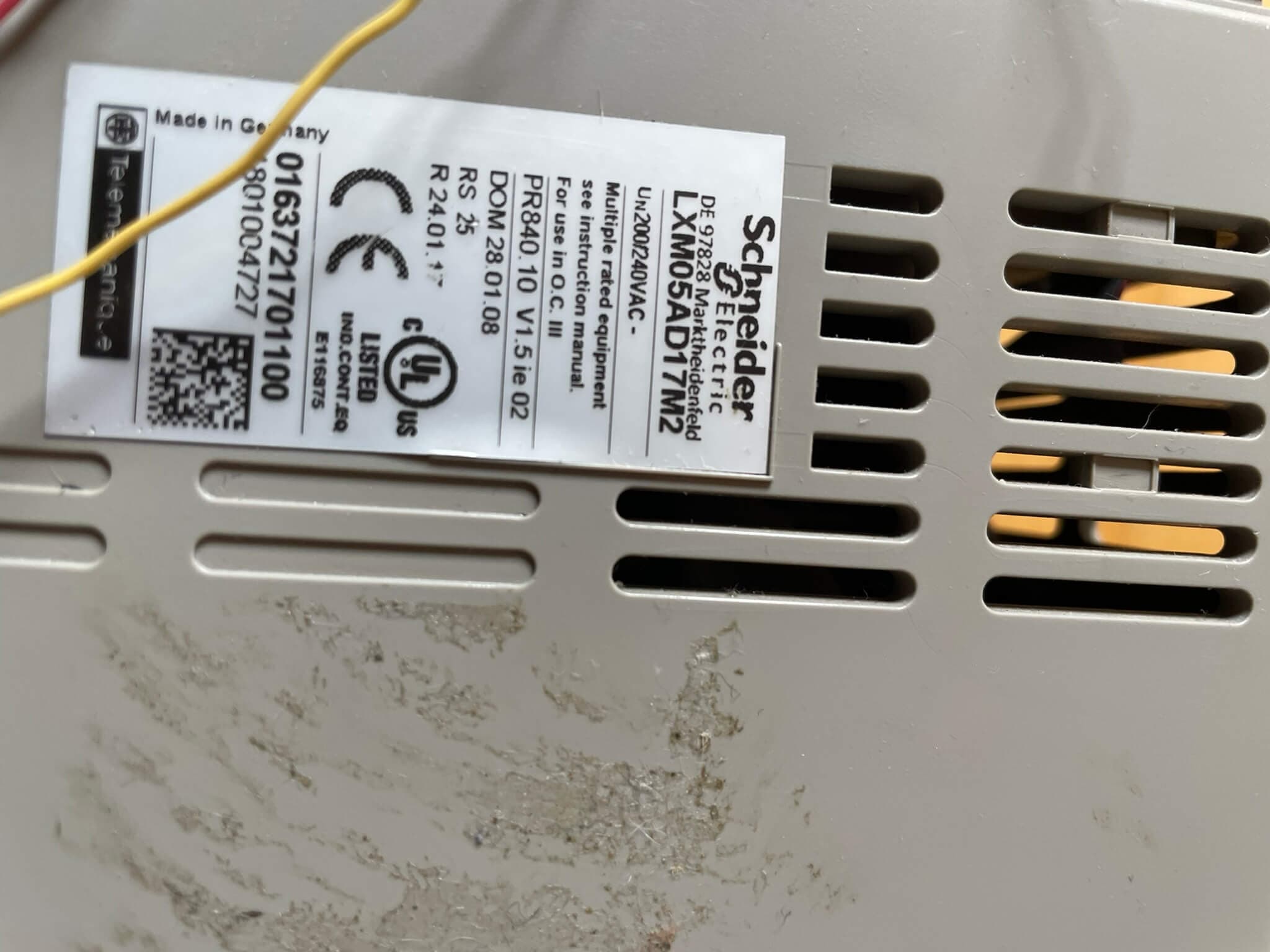

| Servoregler | Telemecanique / Schneider Lexium 05 | 1 × | 1,2 kW, 200/240 V, gehört zum BRH-Servomotor |
C) Servomotoren — Großservos (ausgebaut)
| Hersteller | Typ | Daten | DOM | Besonderheit |
|---|---|---|---|---|

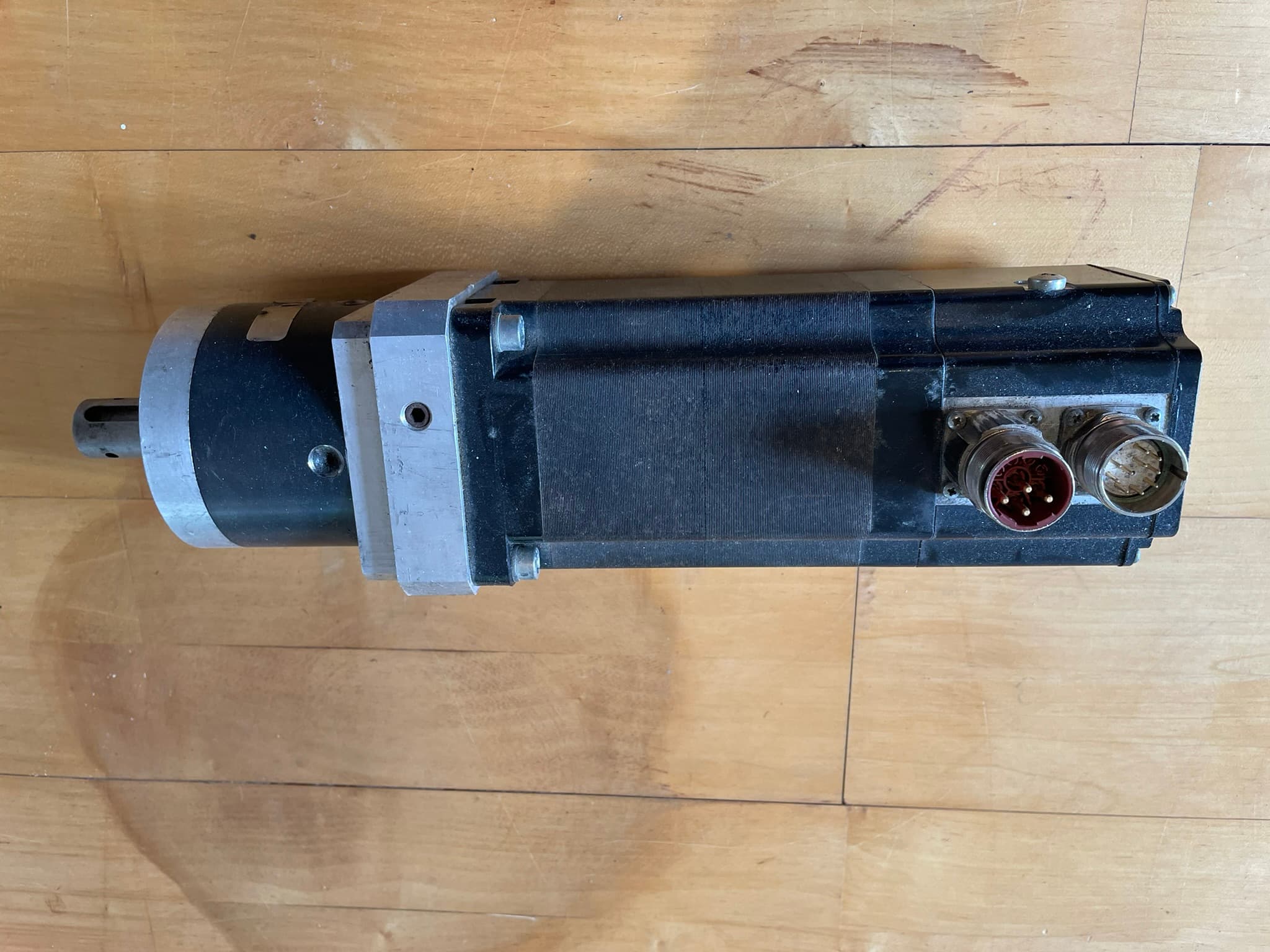

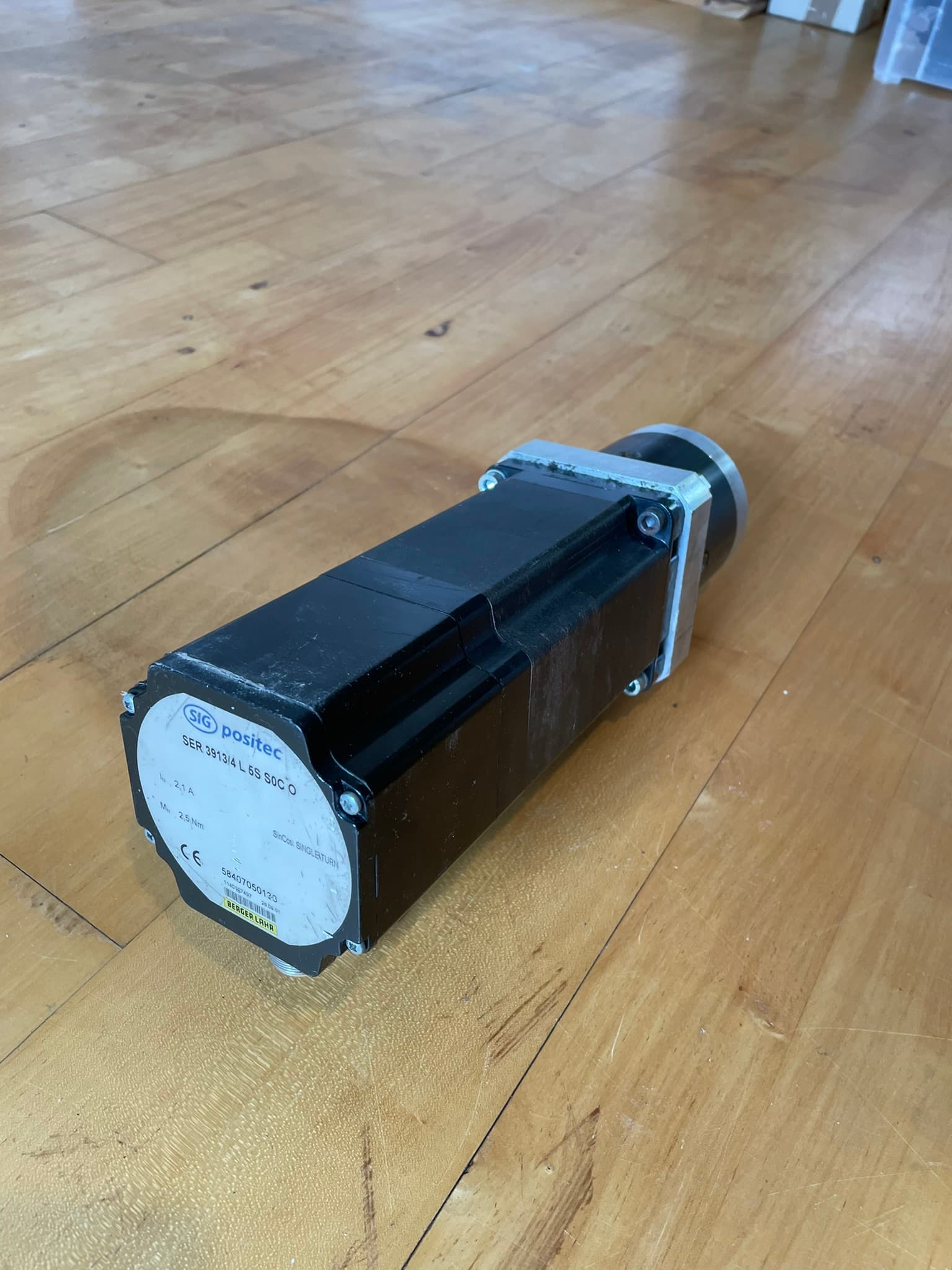

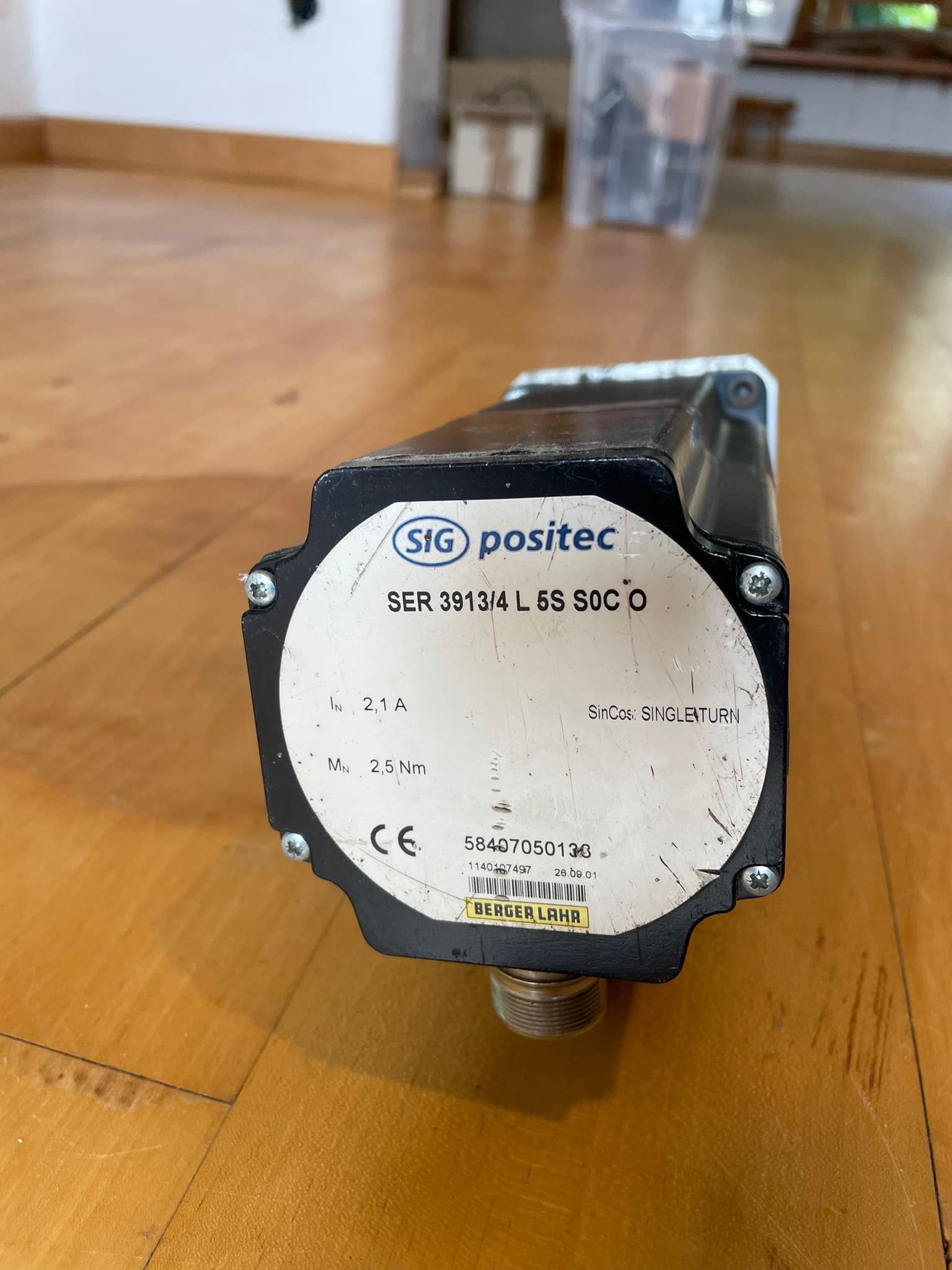

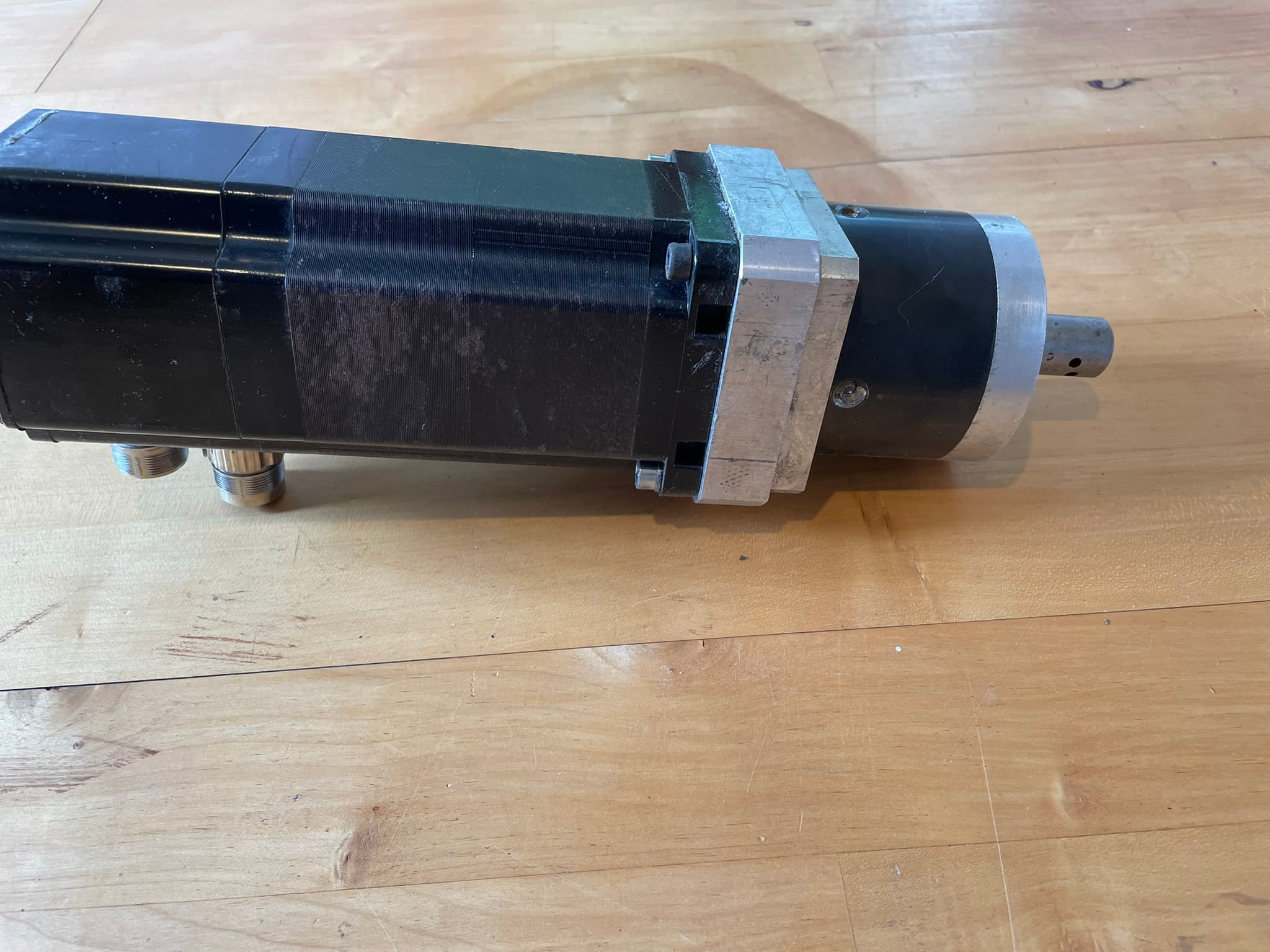

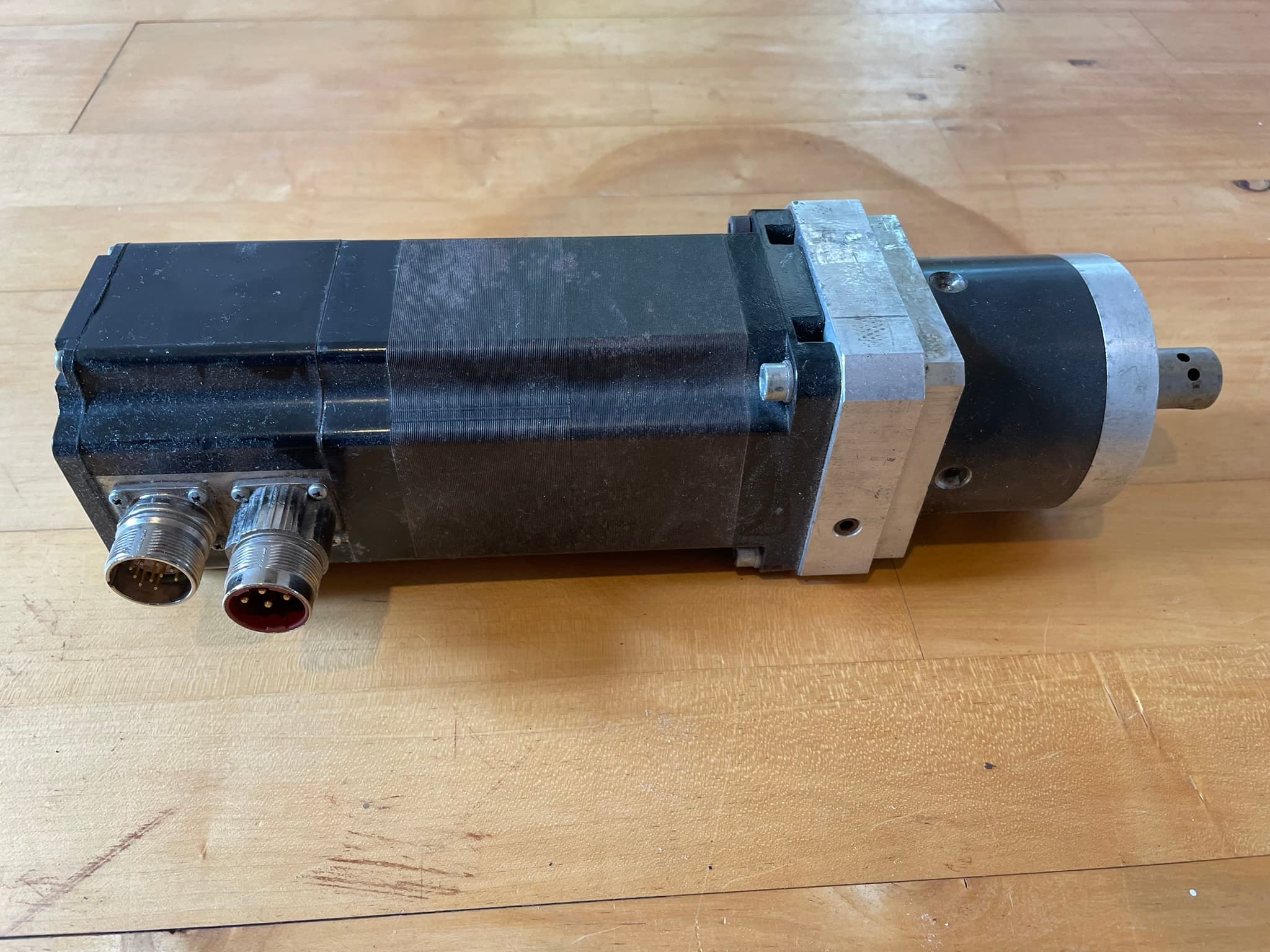

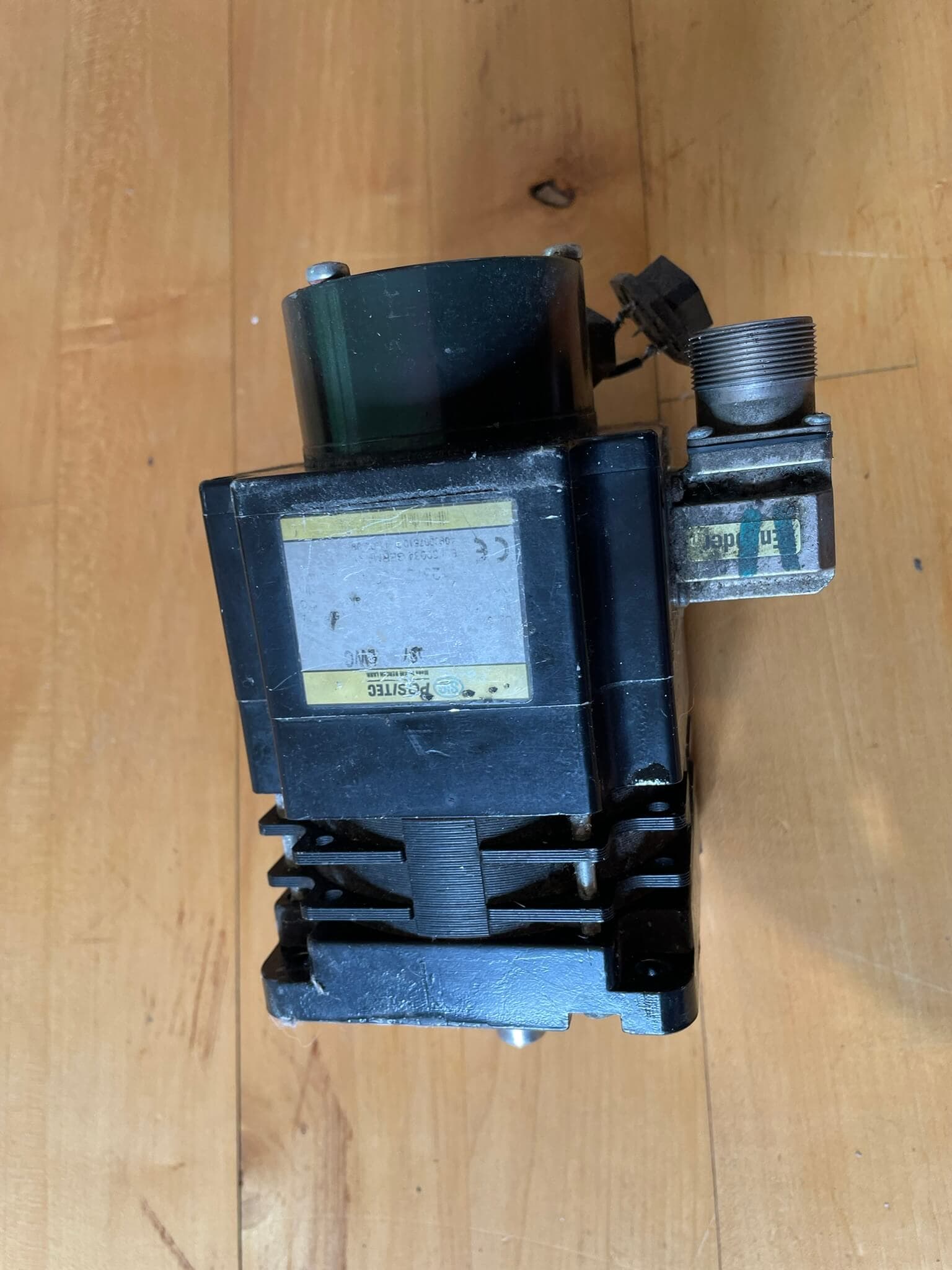

| SIG Positec | SER 3913/4 L 5S S0C O | 2,5 Nm | 2001 | mit Planetengetriebe |

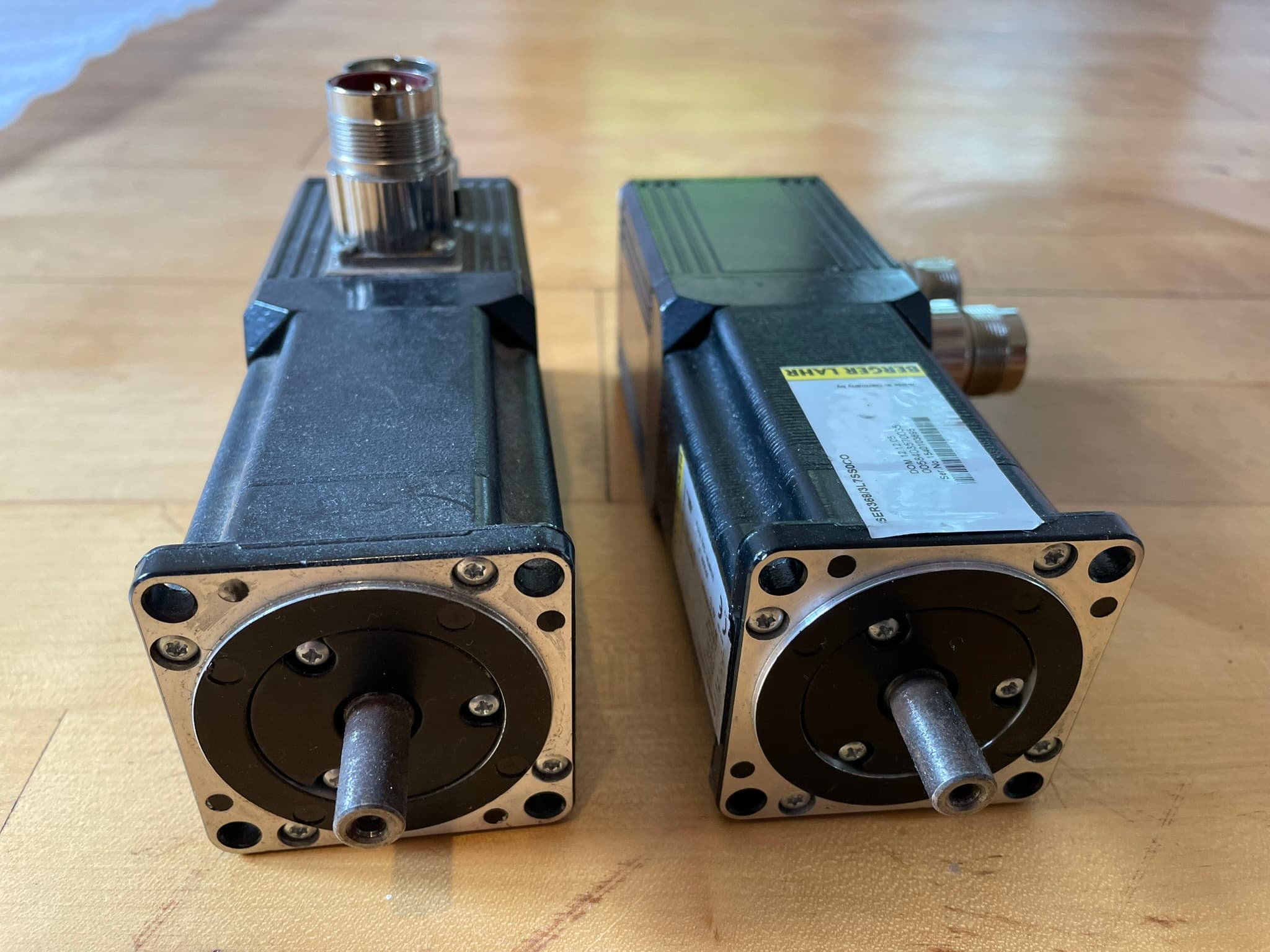

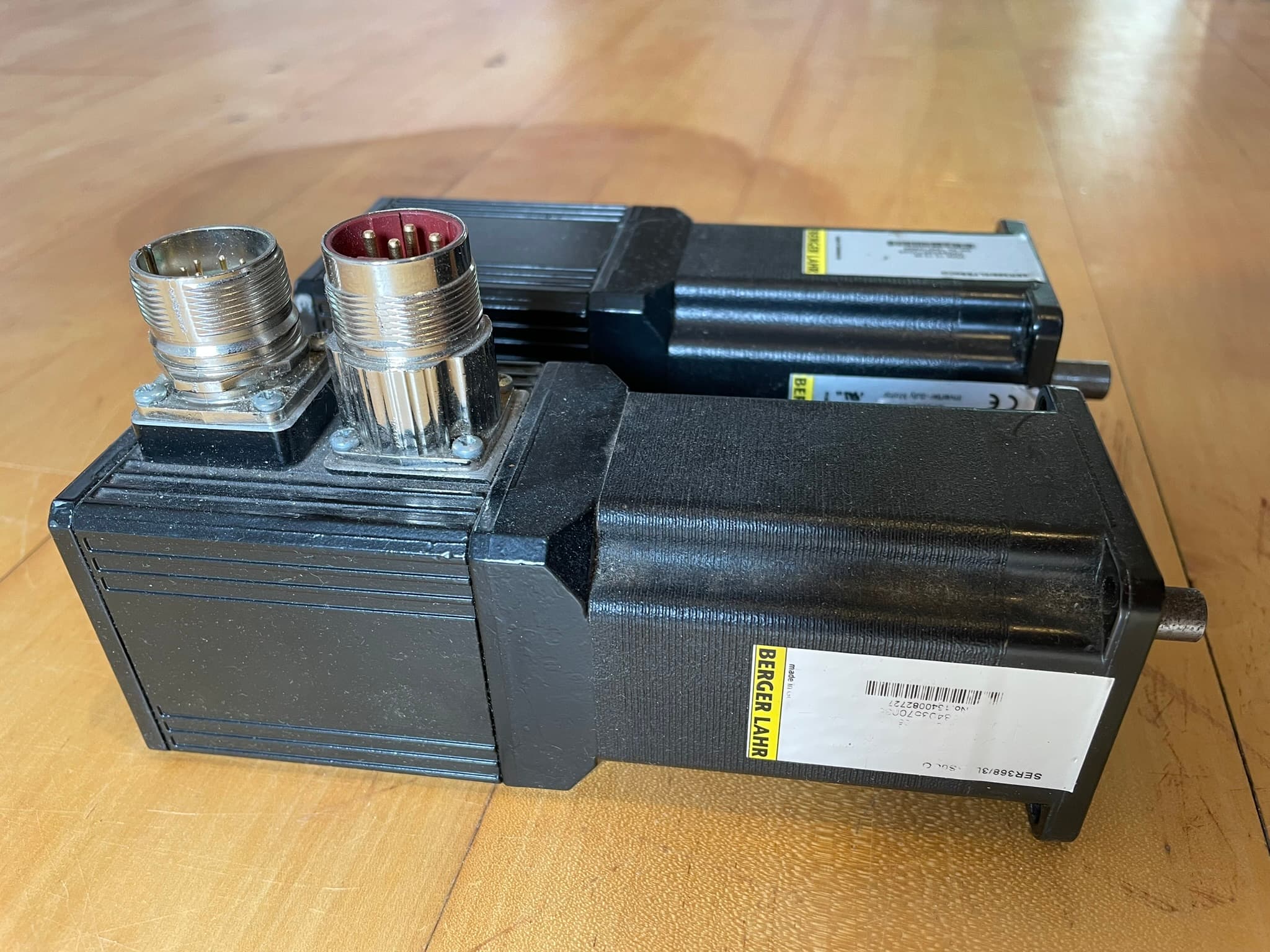

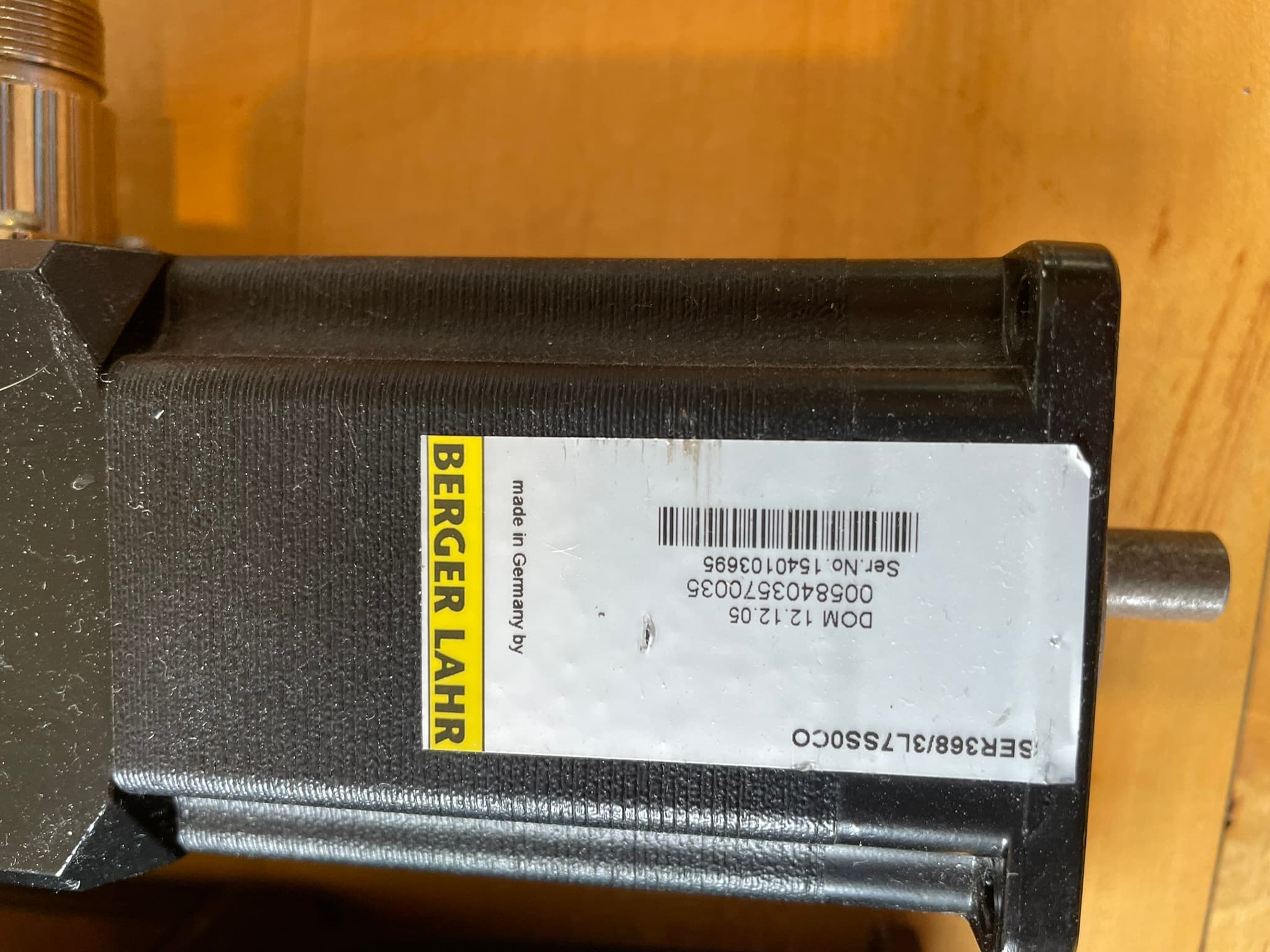

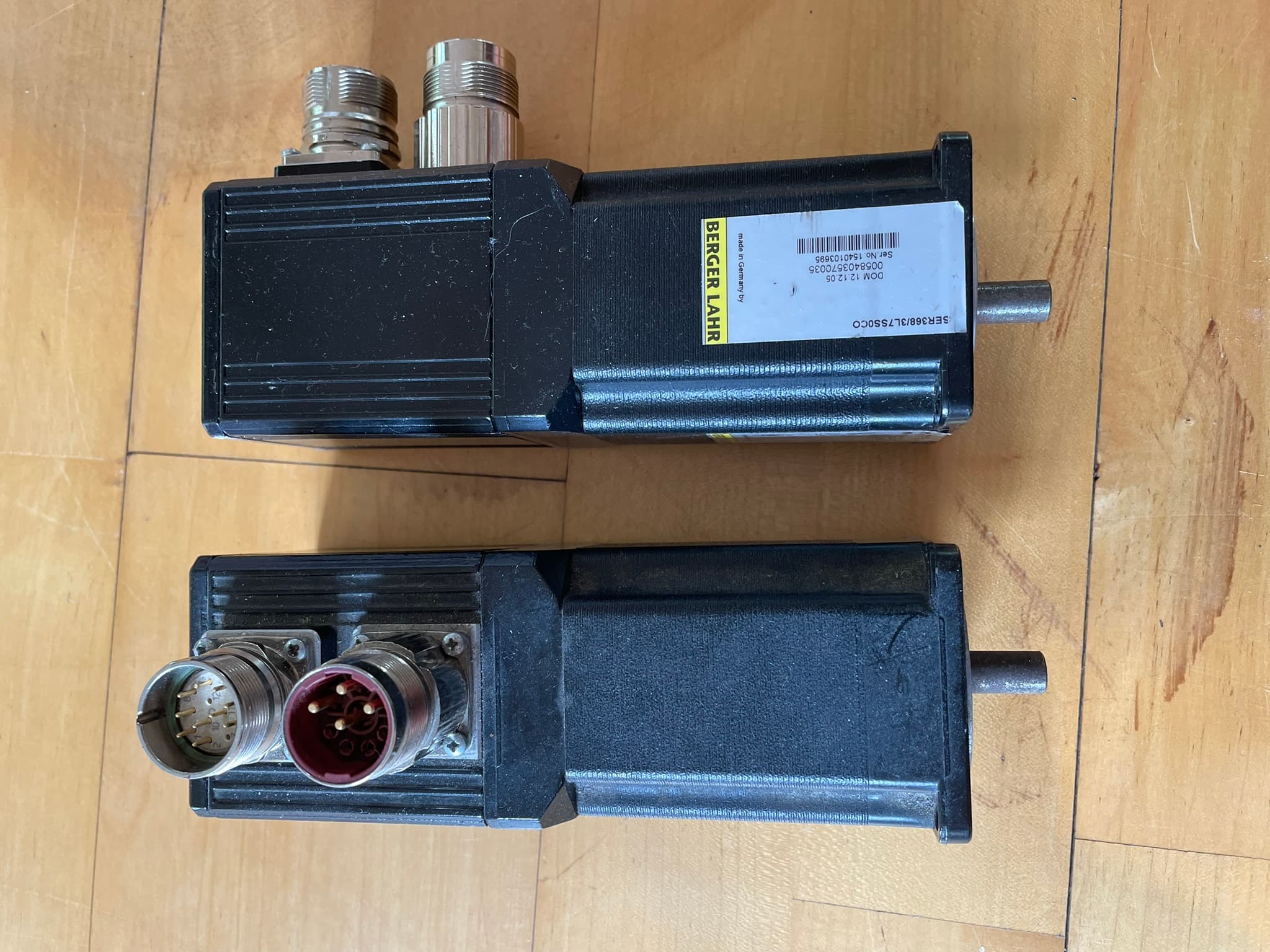

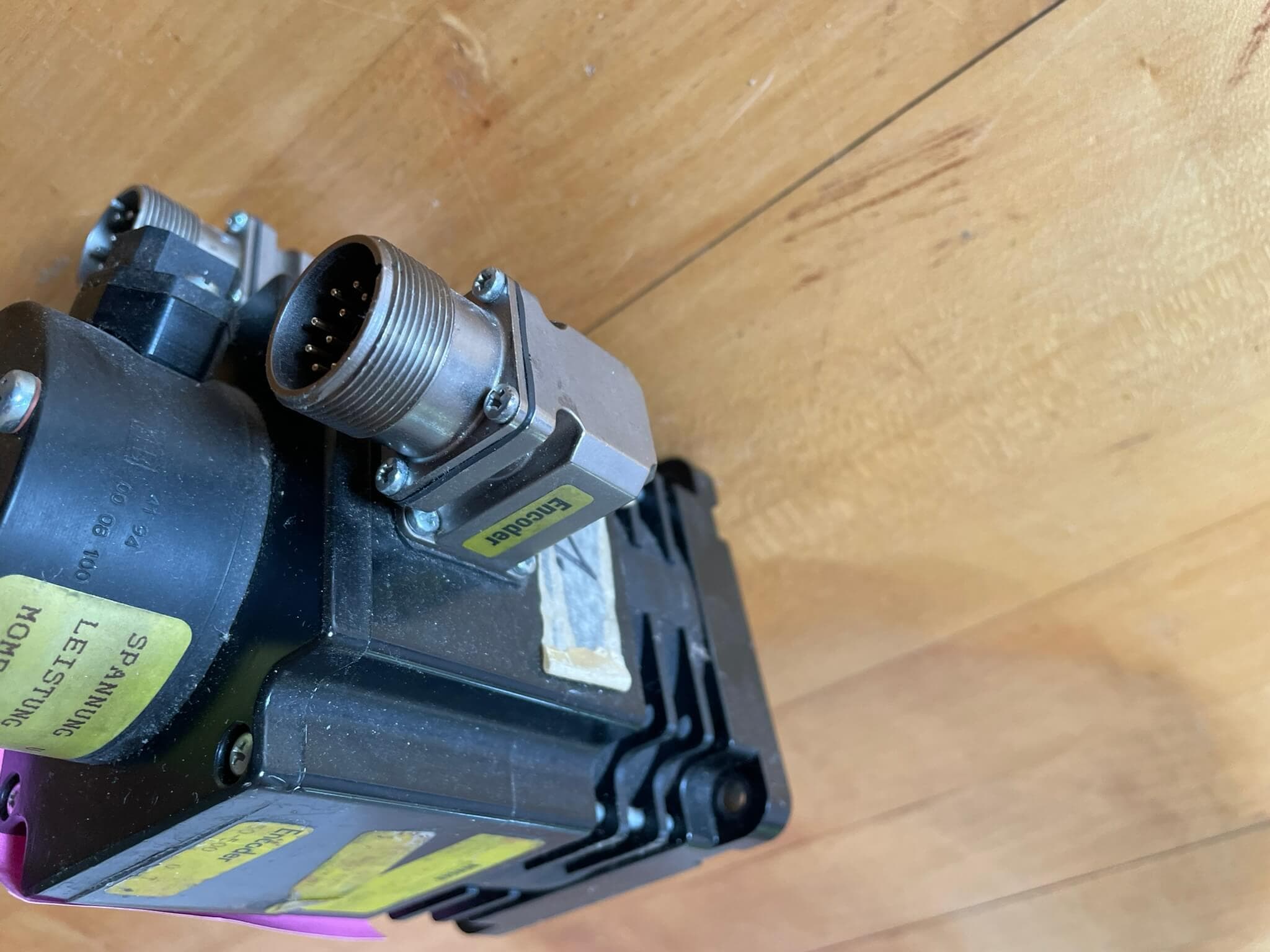

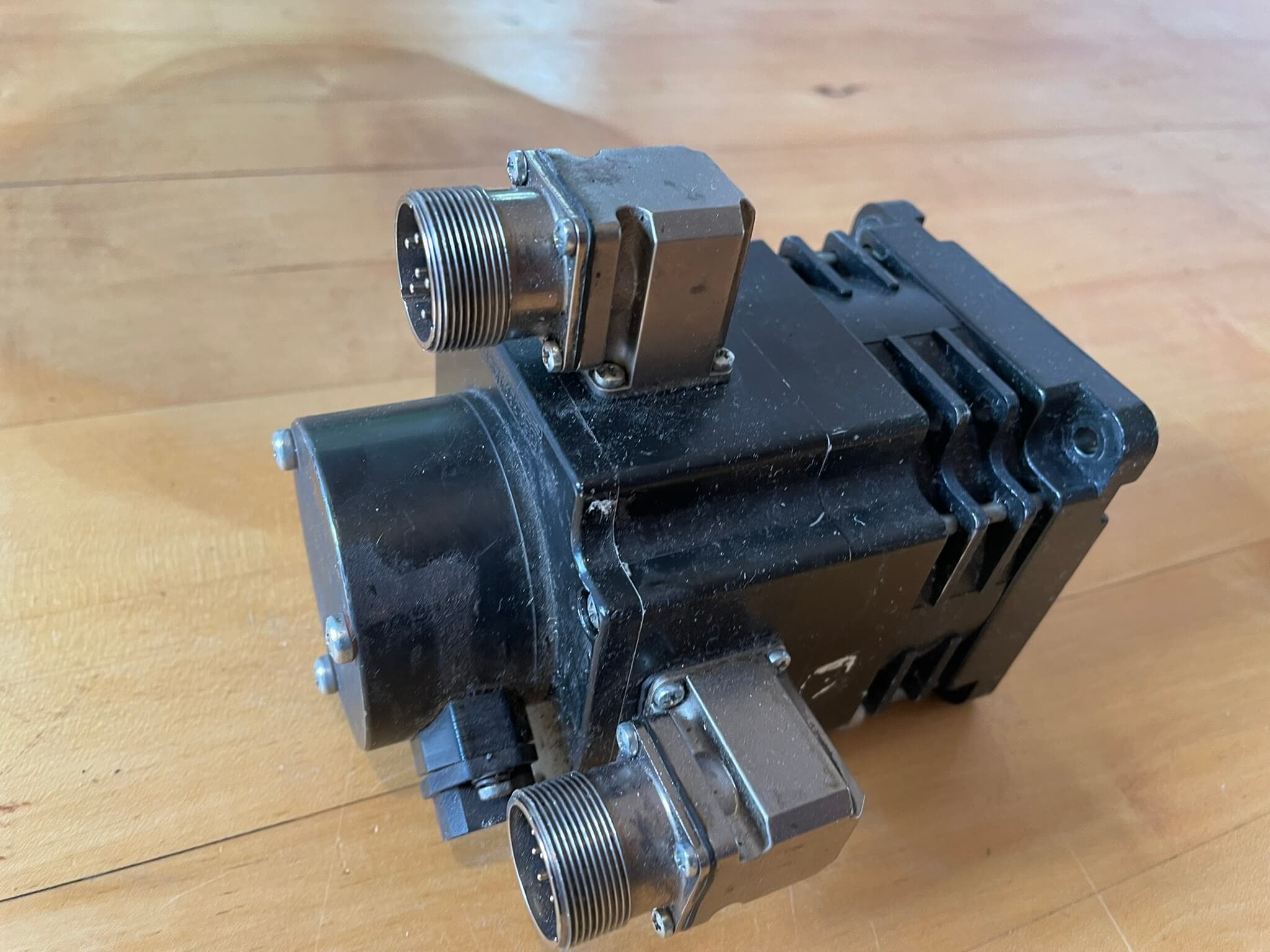

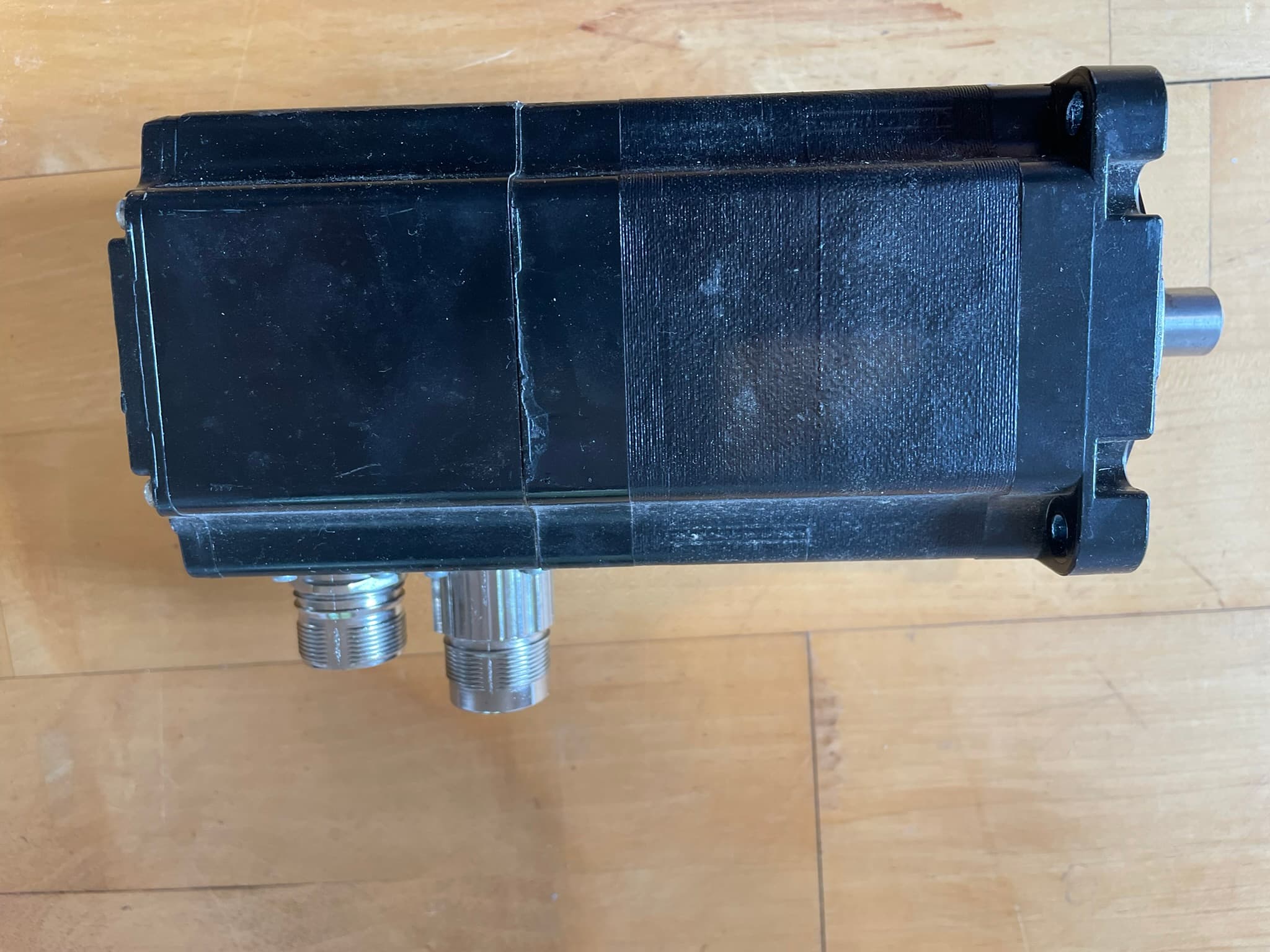

| Berger Lahr | SER368/3L7SS0CO | 60 mm Flansch, M23-Stecker | 2005 | 2 × identisches Paar, passend zu CPD17 |

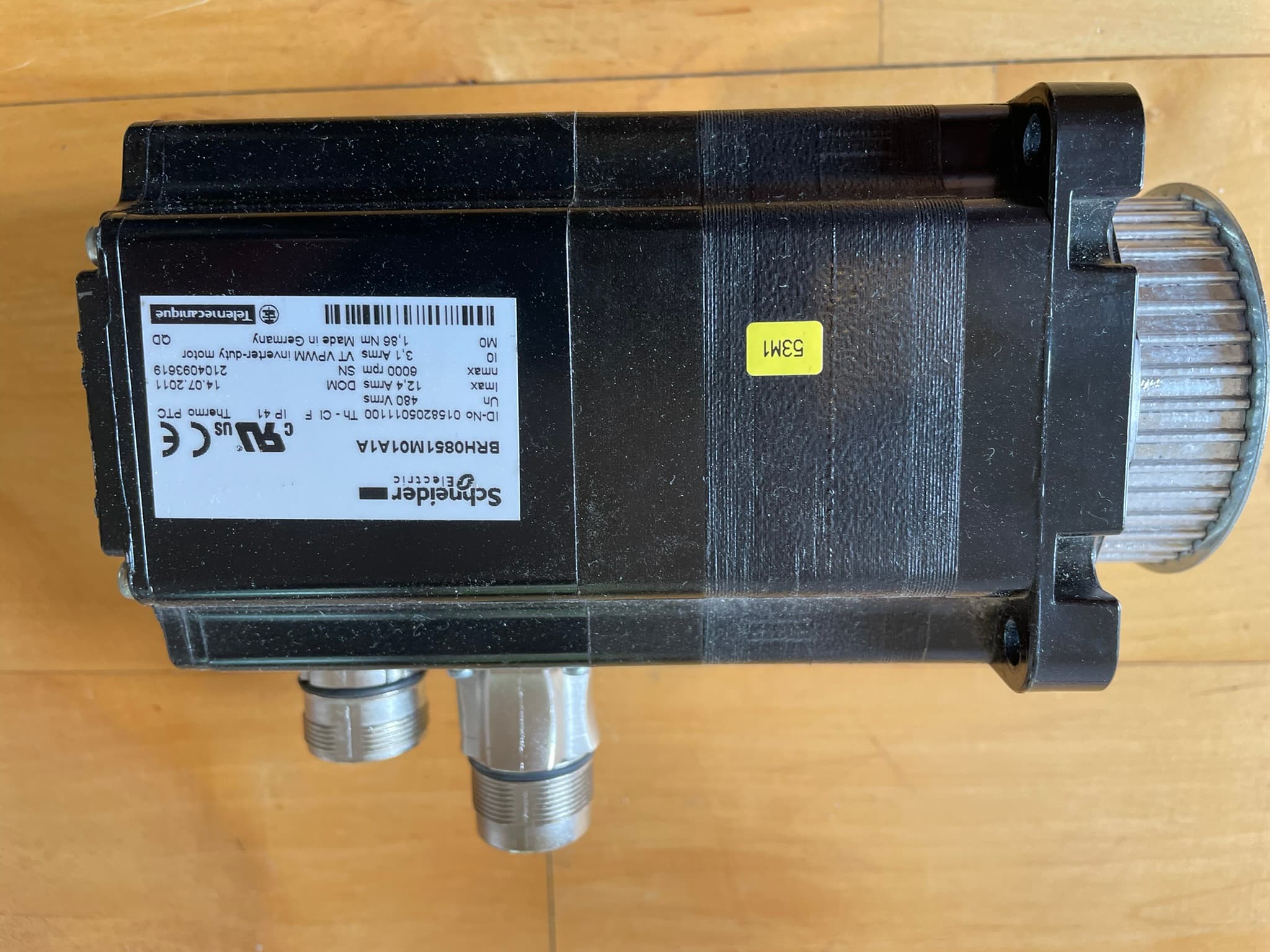

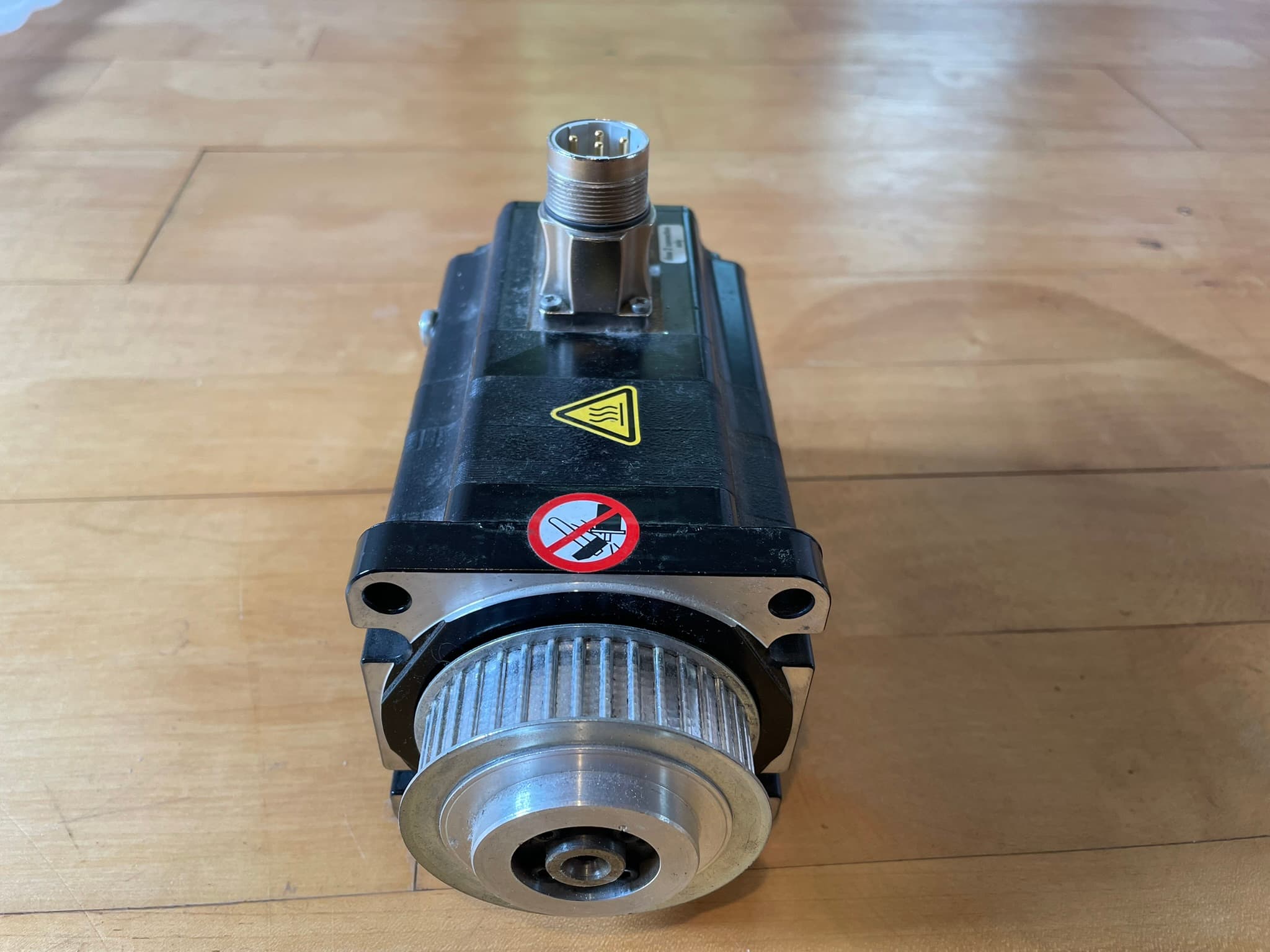

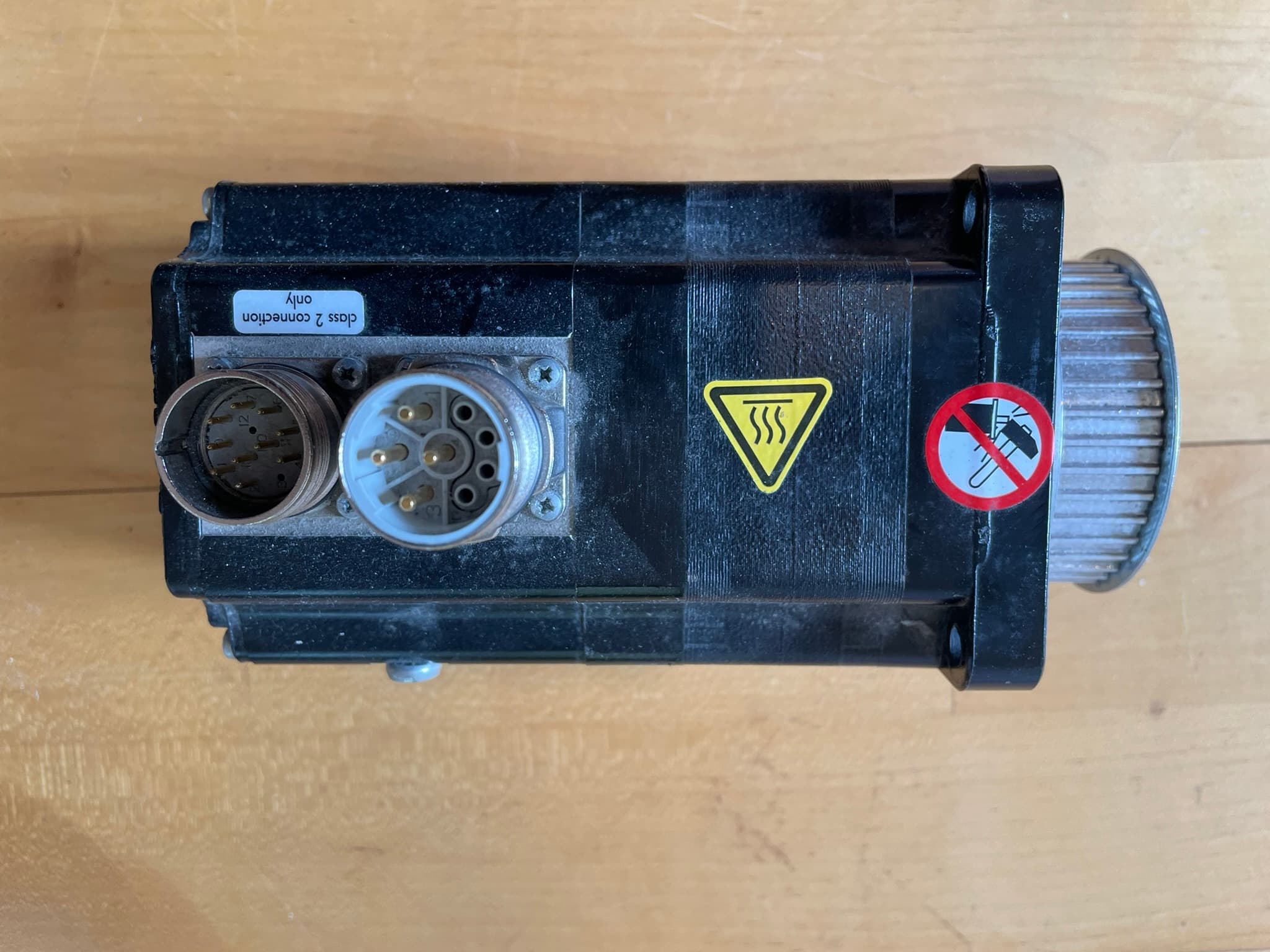

| Schneider/Telemecanique | BRH0851M01A1A | 1,86 Nm | 2011 | mit Zahnriemenscheibe, Etikett „53M1" |

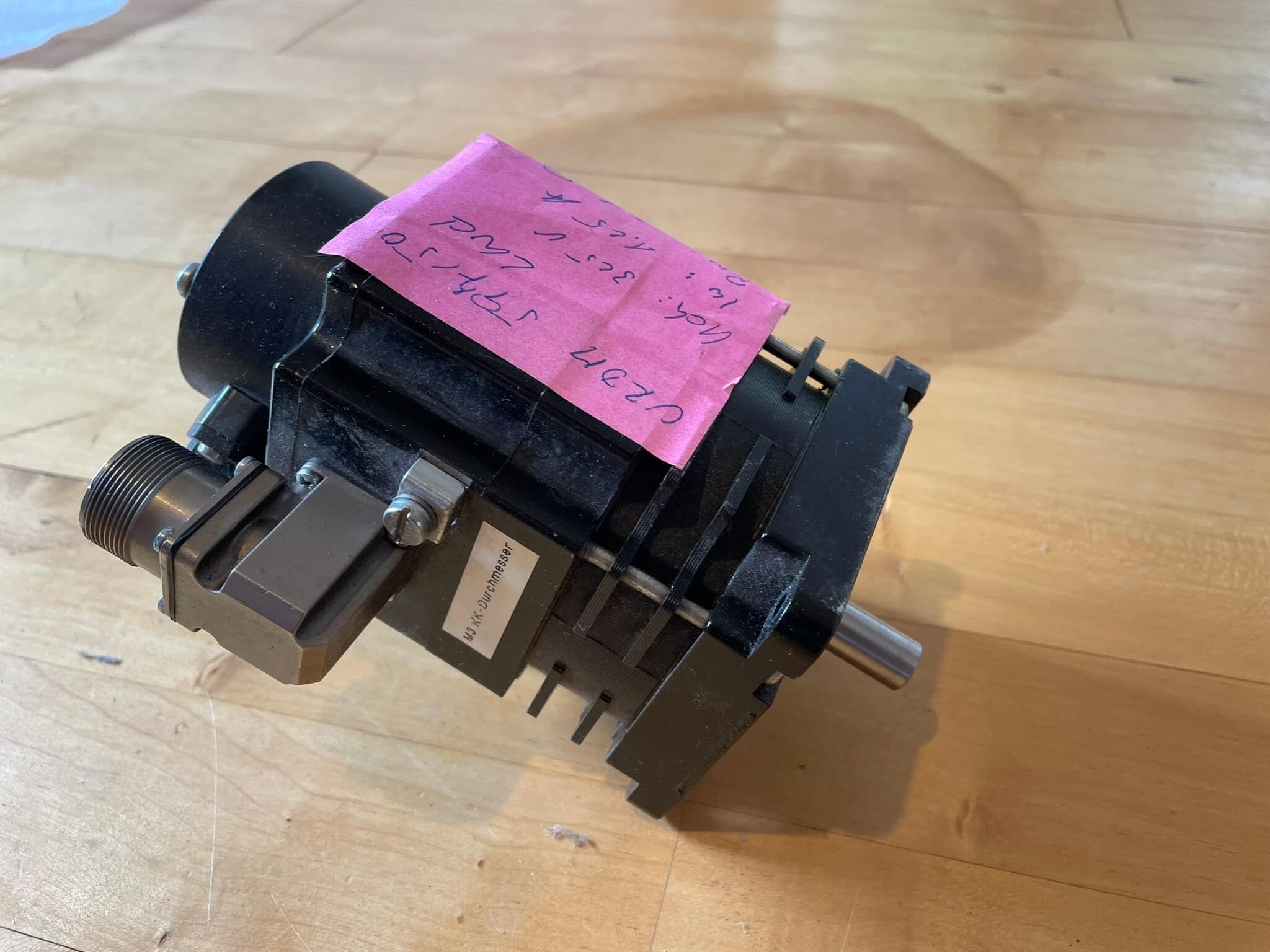

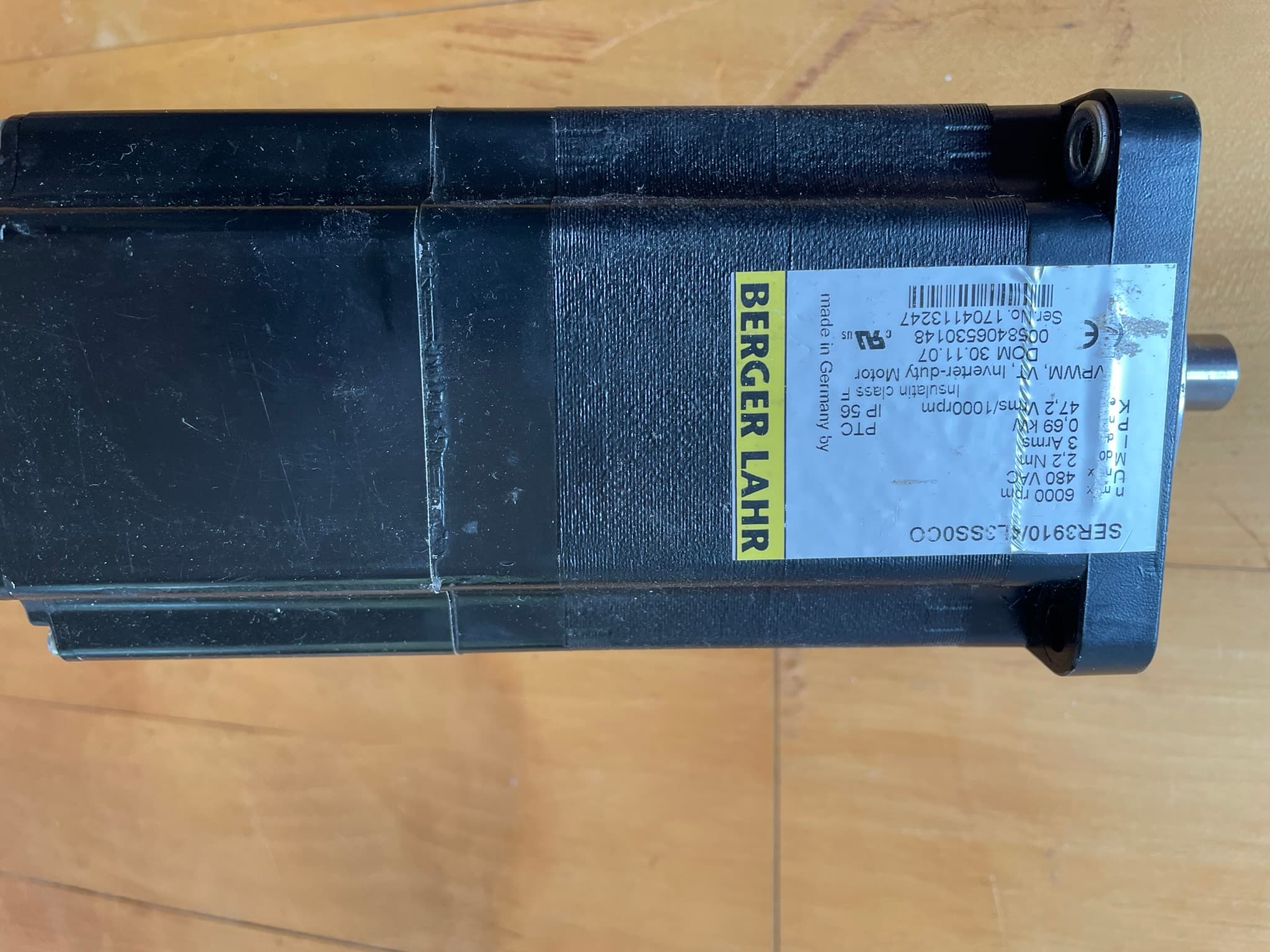

| Berger Lahr | SER3910/4L3SS0C0 | 0,69 kW, 2,2 Nm | 2007 | |
| Berger Lahr | weiterer Servo mit Planetengetriebe | (Daten siehe Etikett vor Ort) |
D) Kleinservos / Schrittmotoren (auf Montageblechen, gebrauchsfertig)

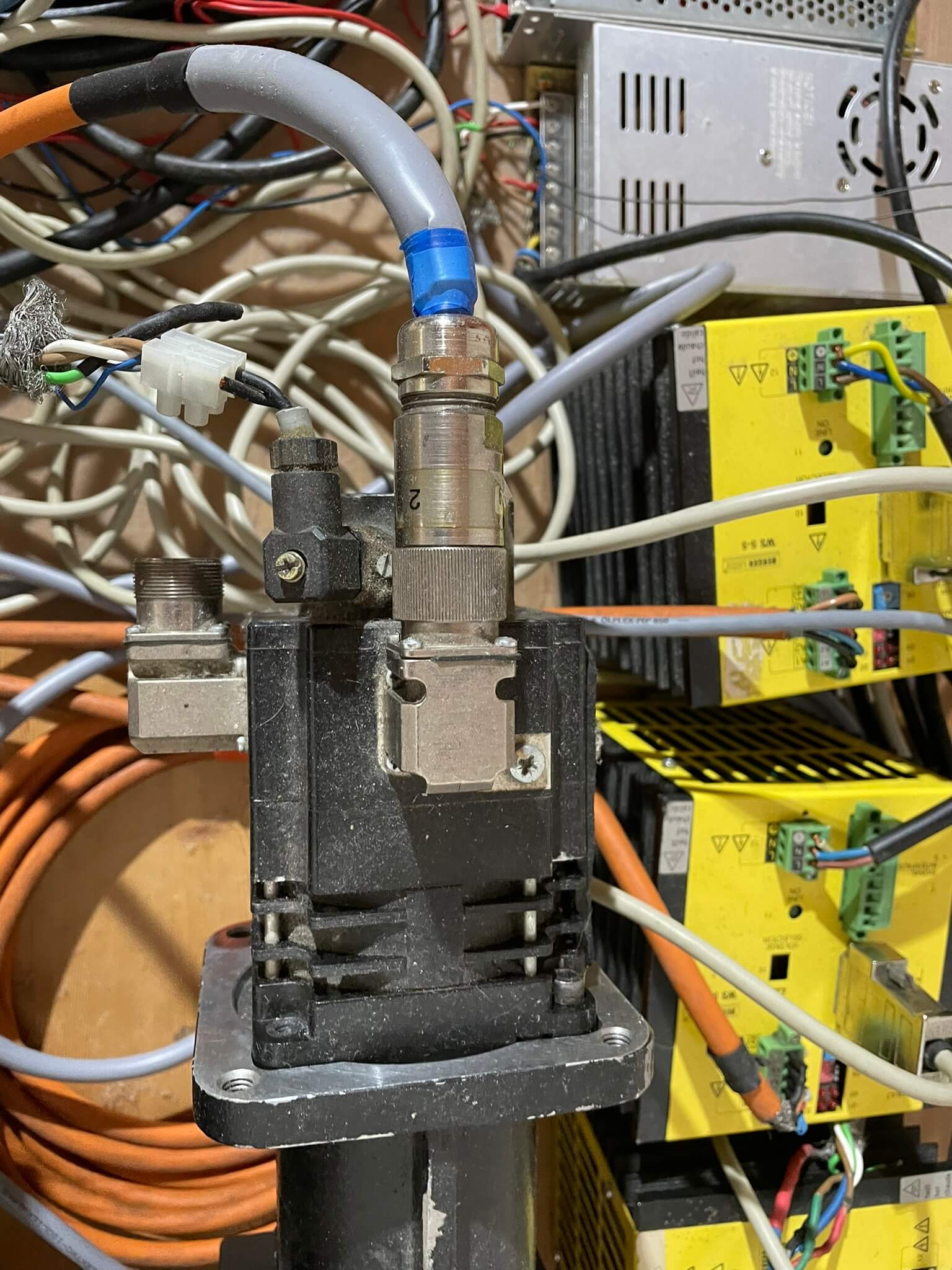

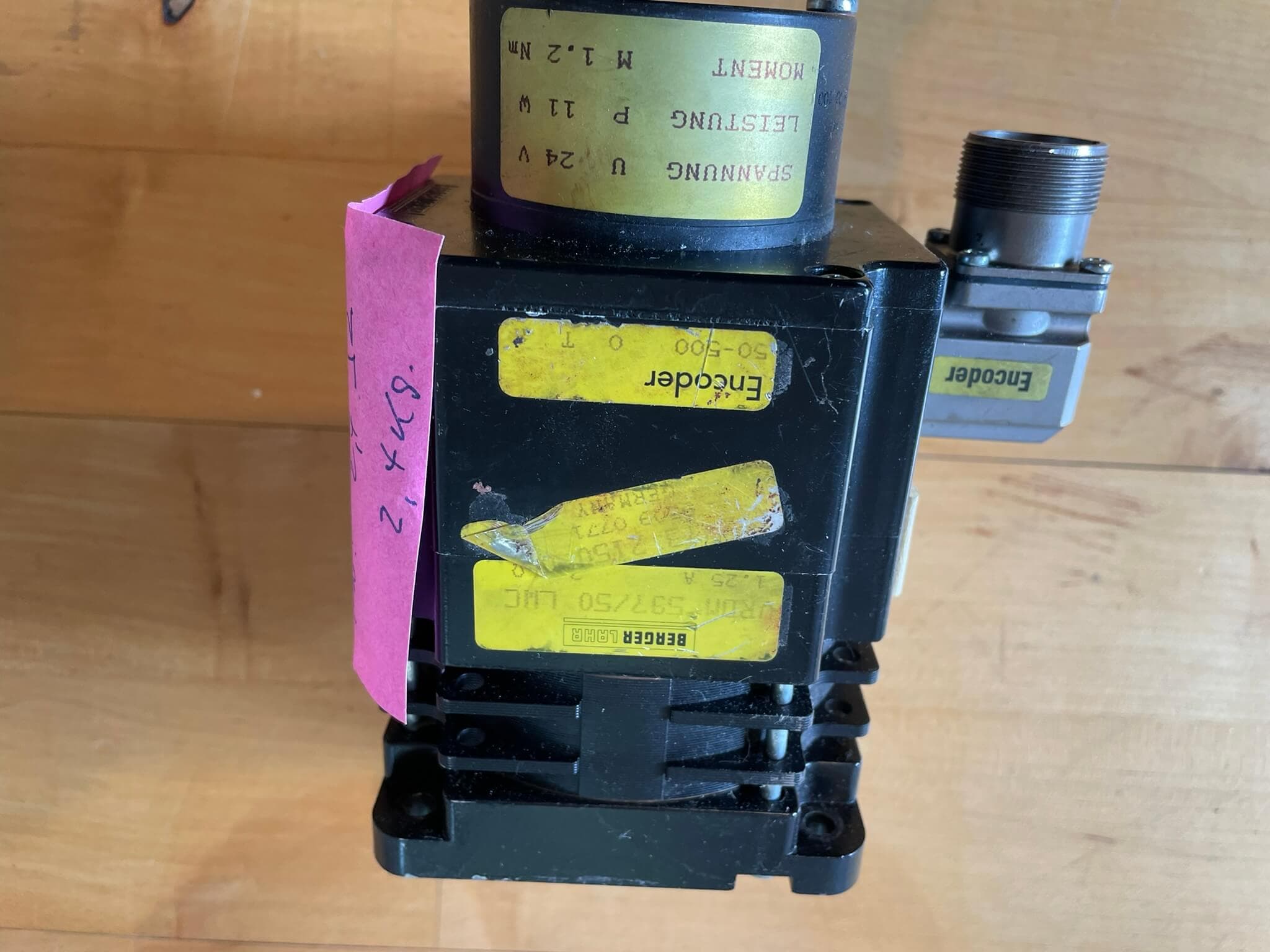

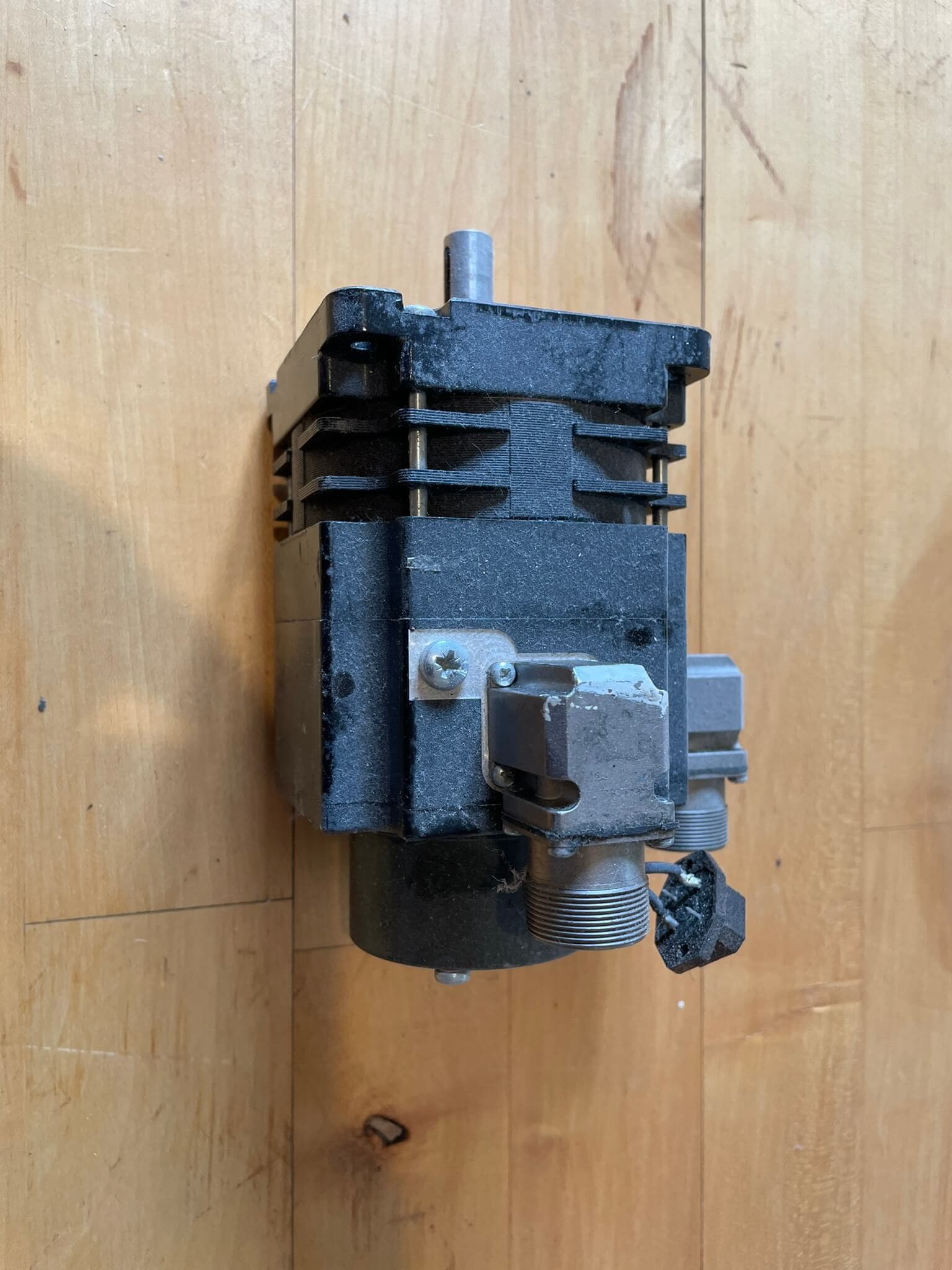

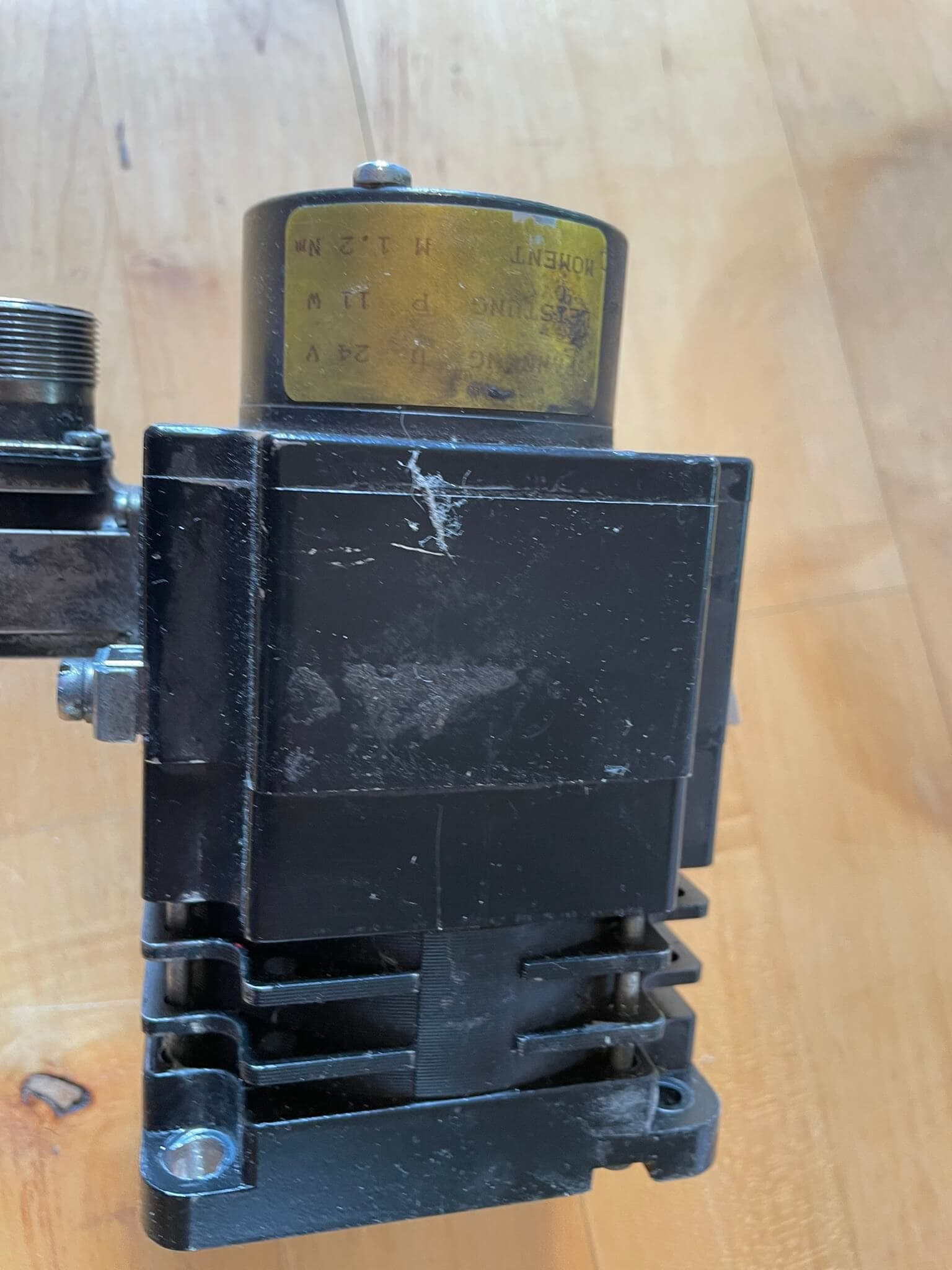

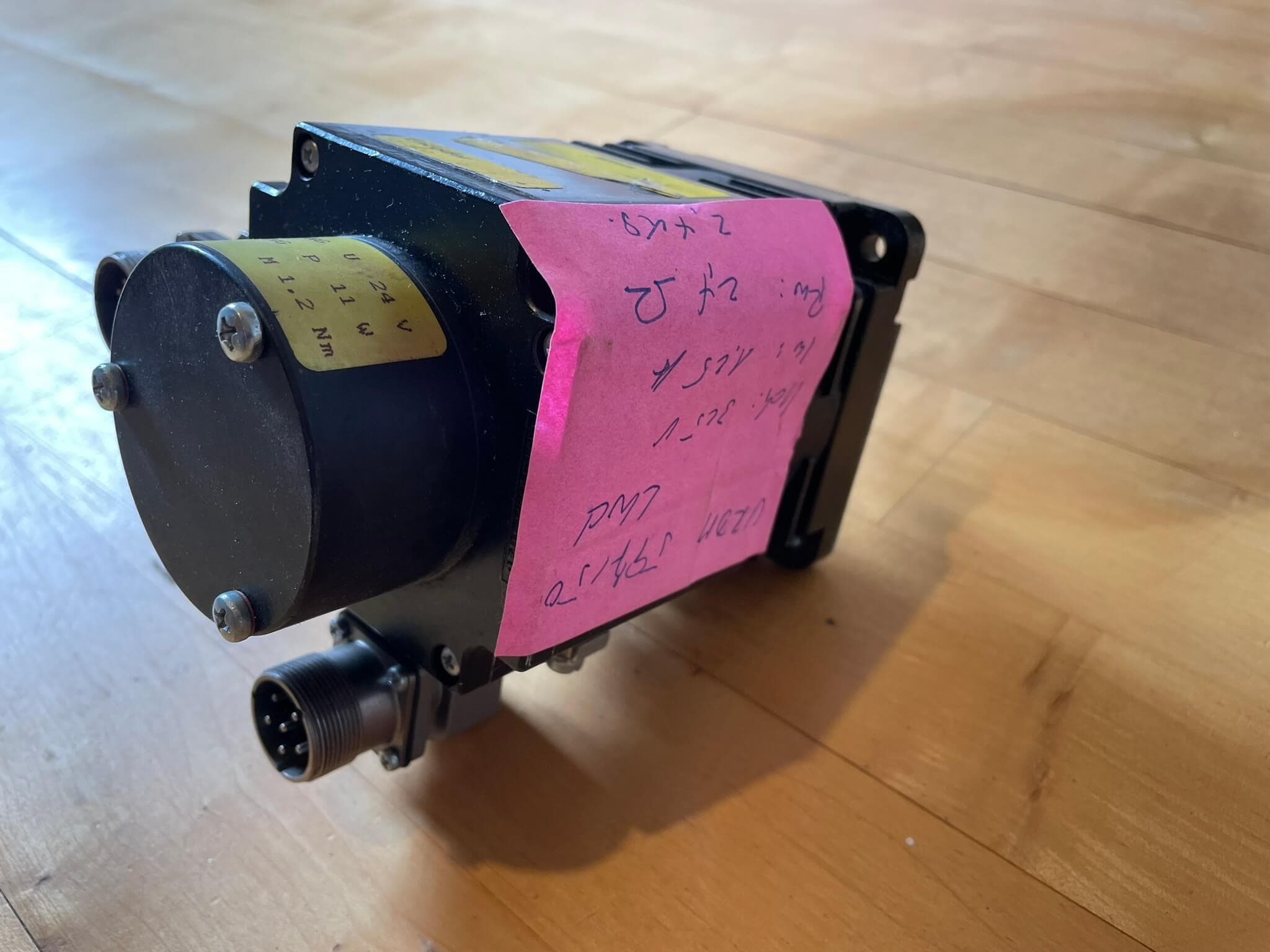

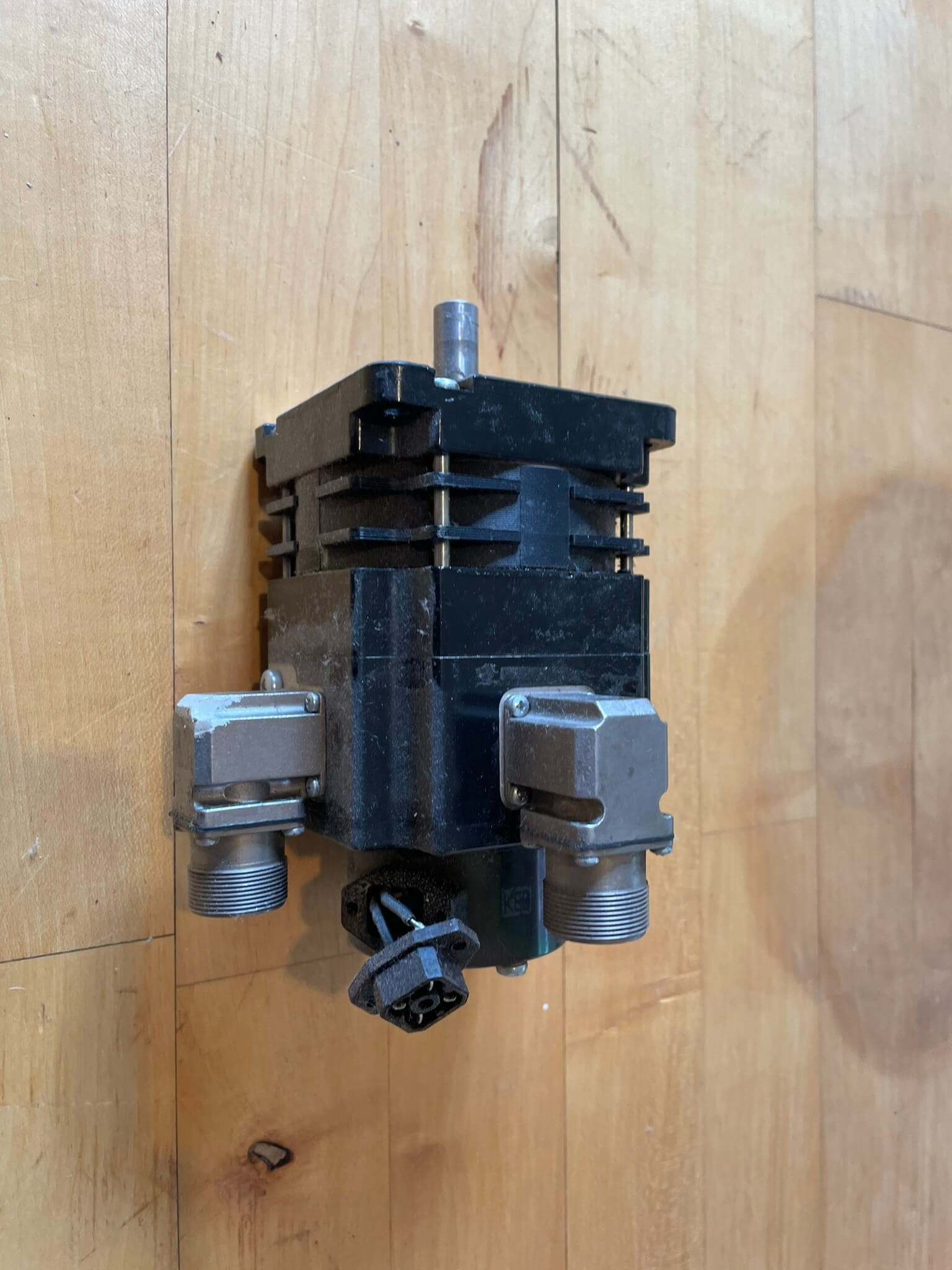

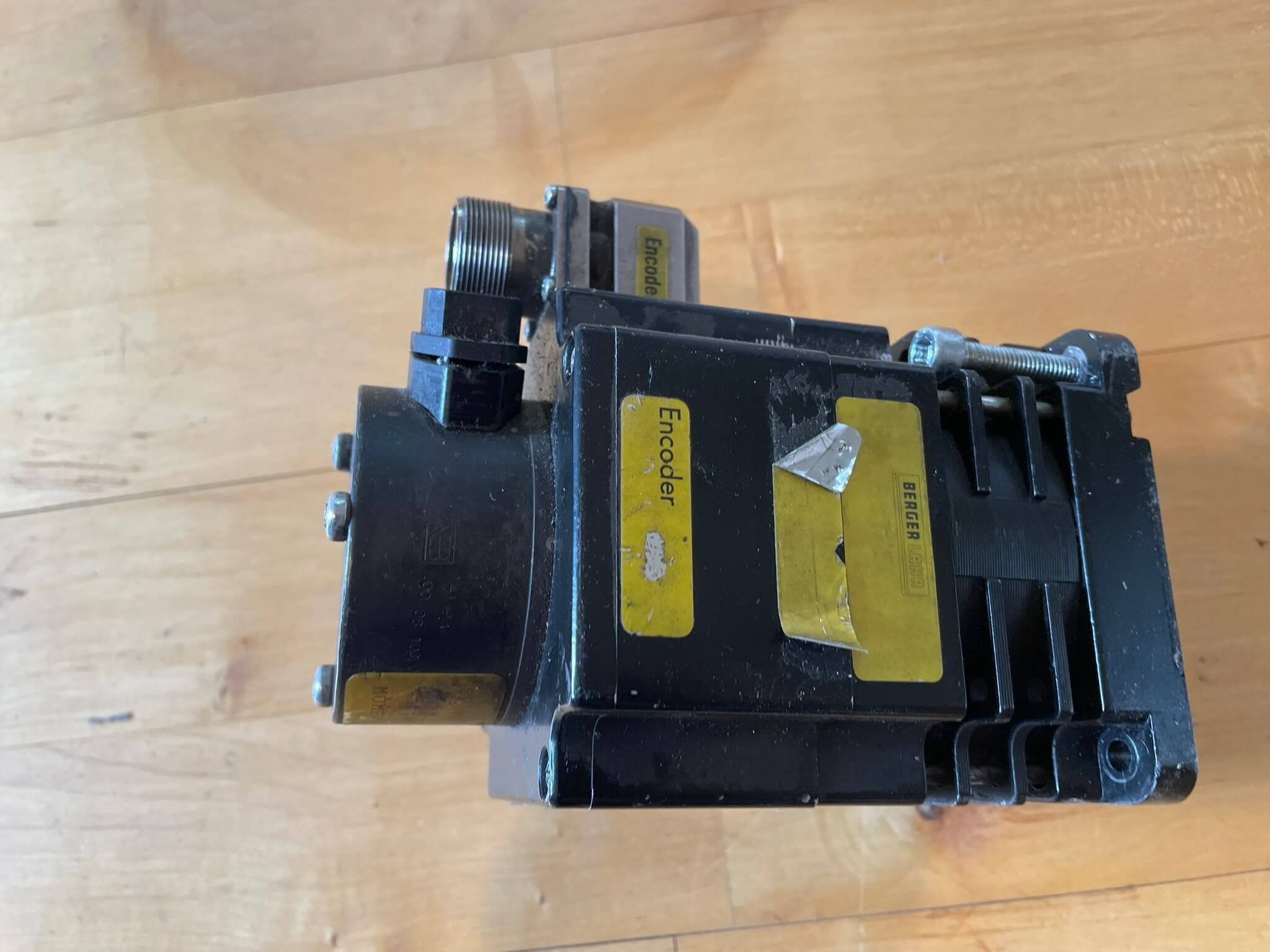

- Mehrere Berger Lahr DROM 597/50 LWC (24 V, 11 W, 1,2 Nm, mit Encoder) — einer mit Etikett „M3 KK-Durchmesser"

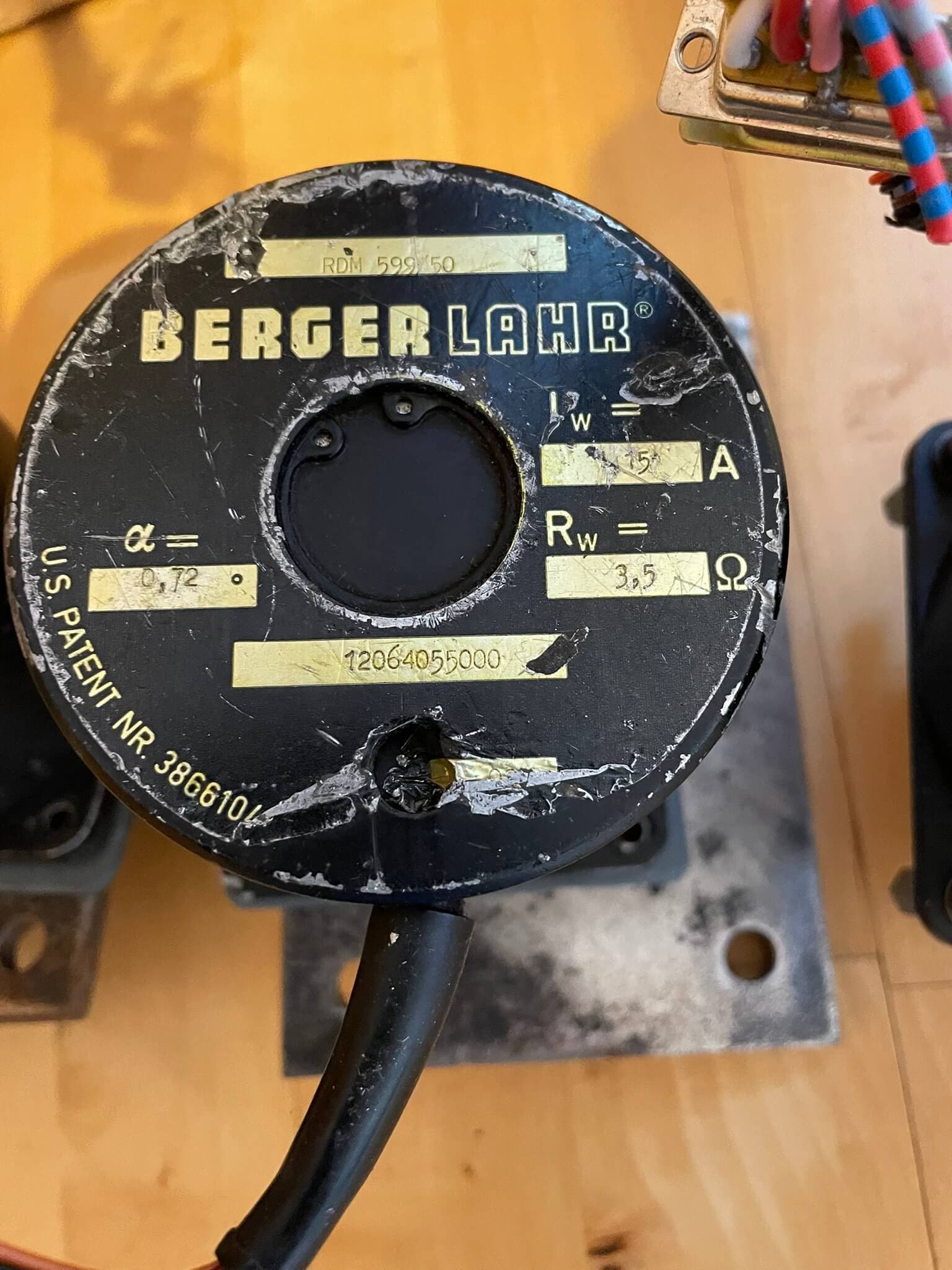

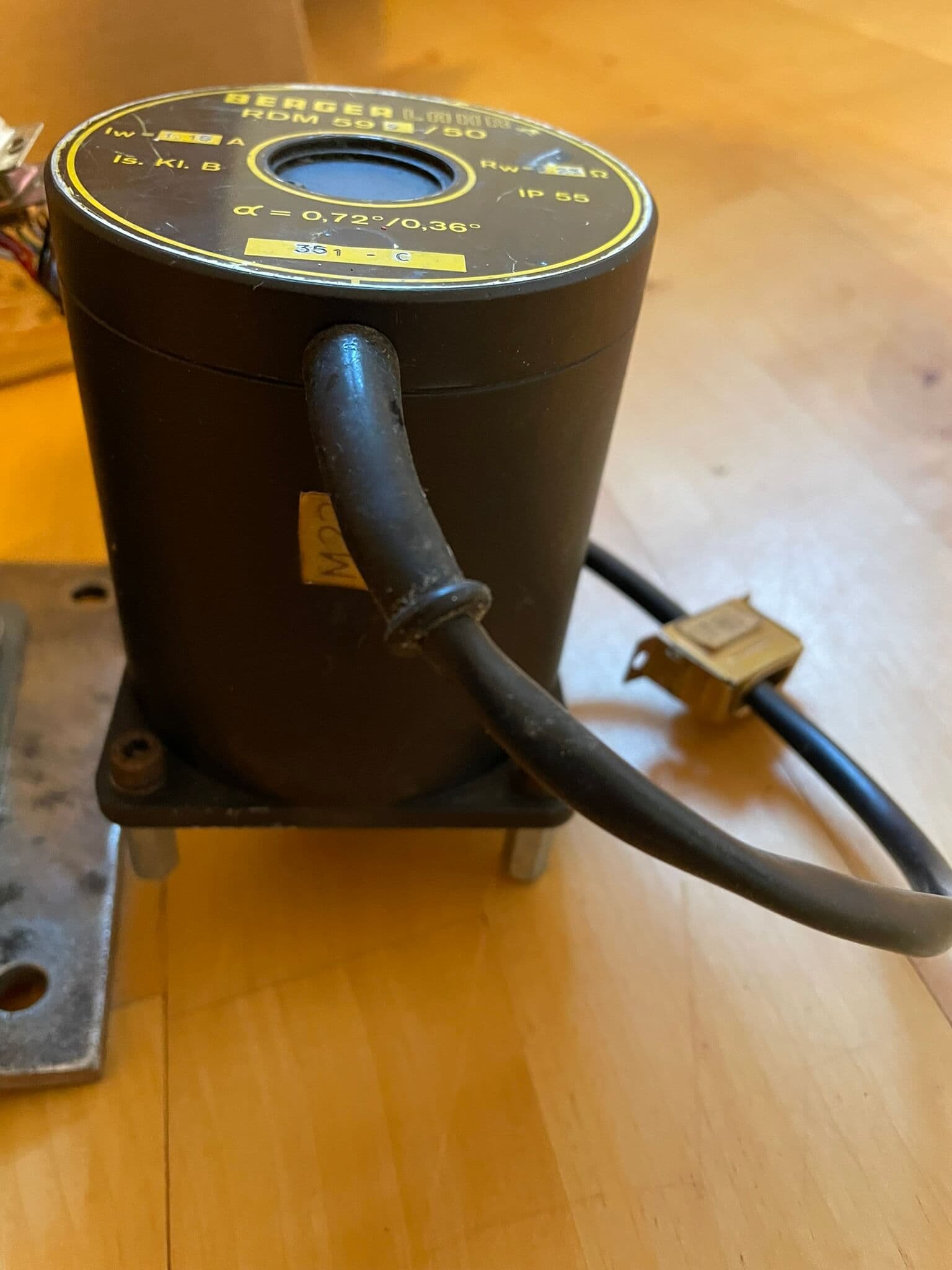

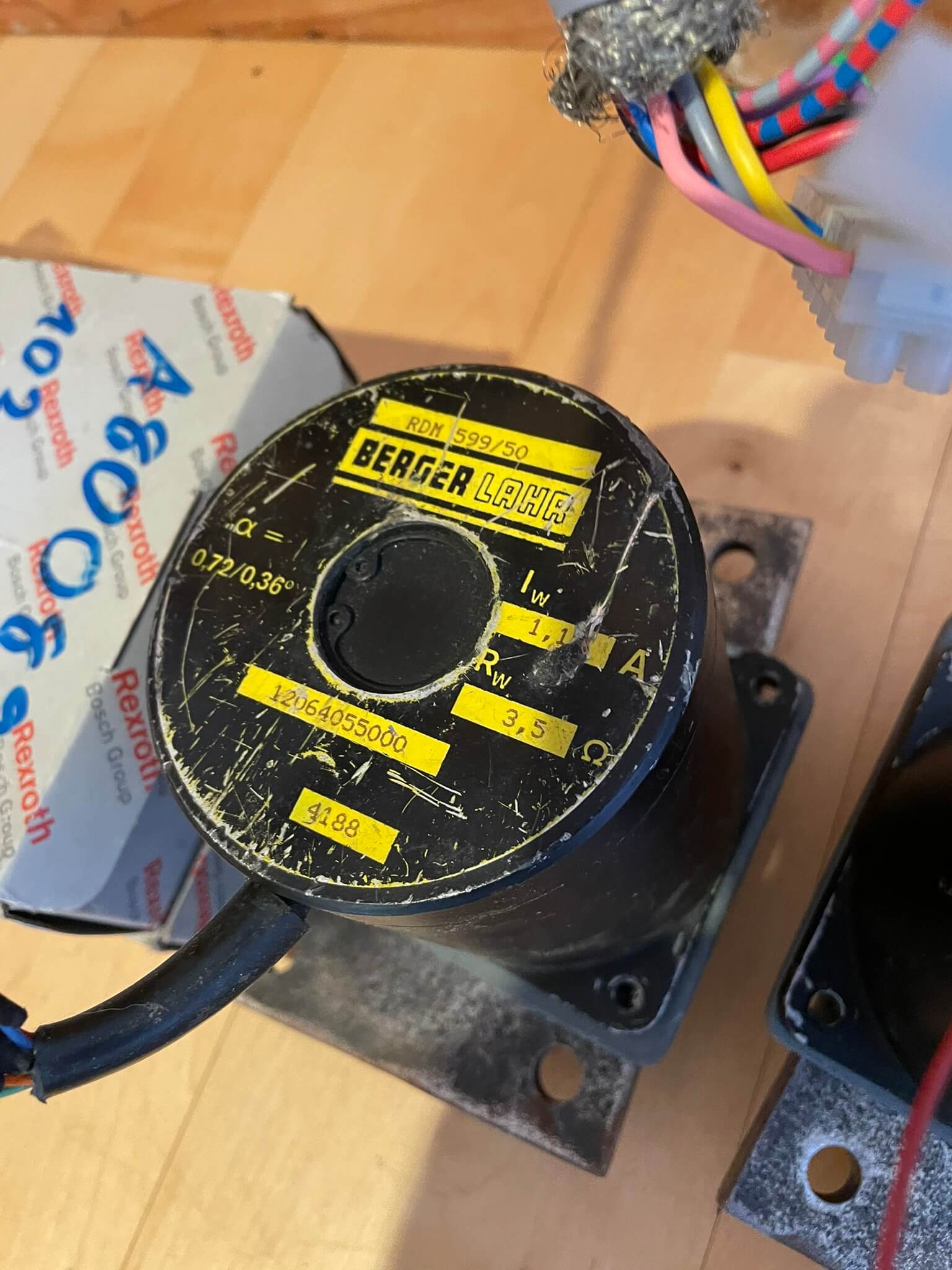

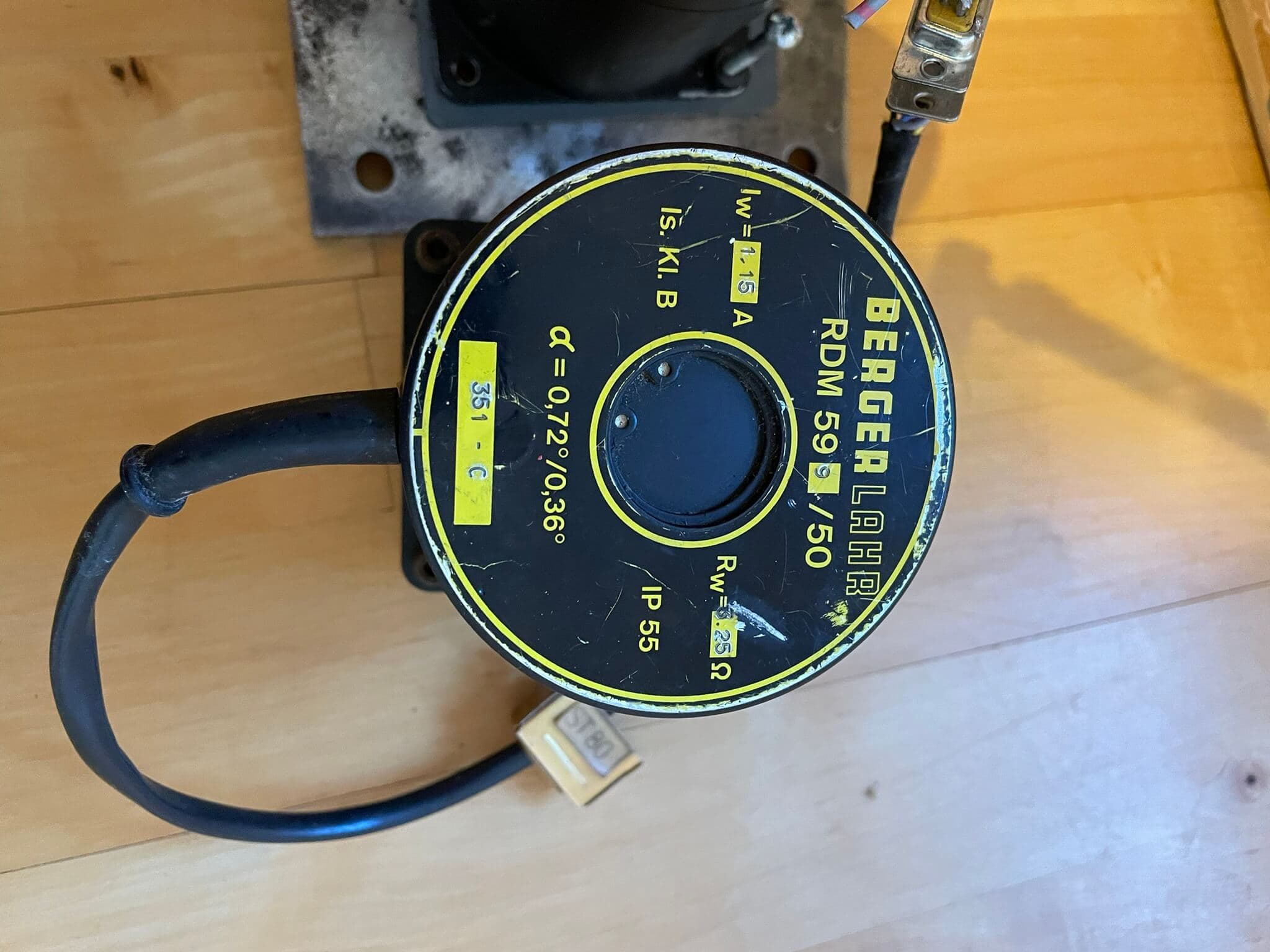

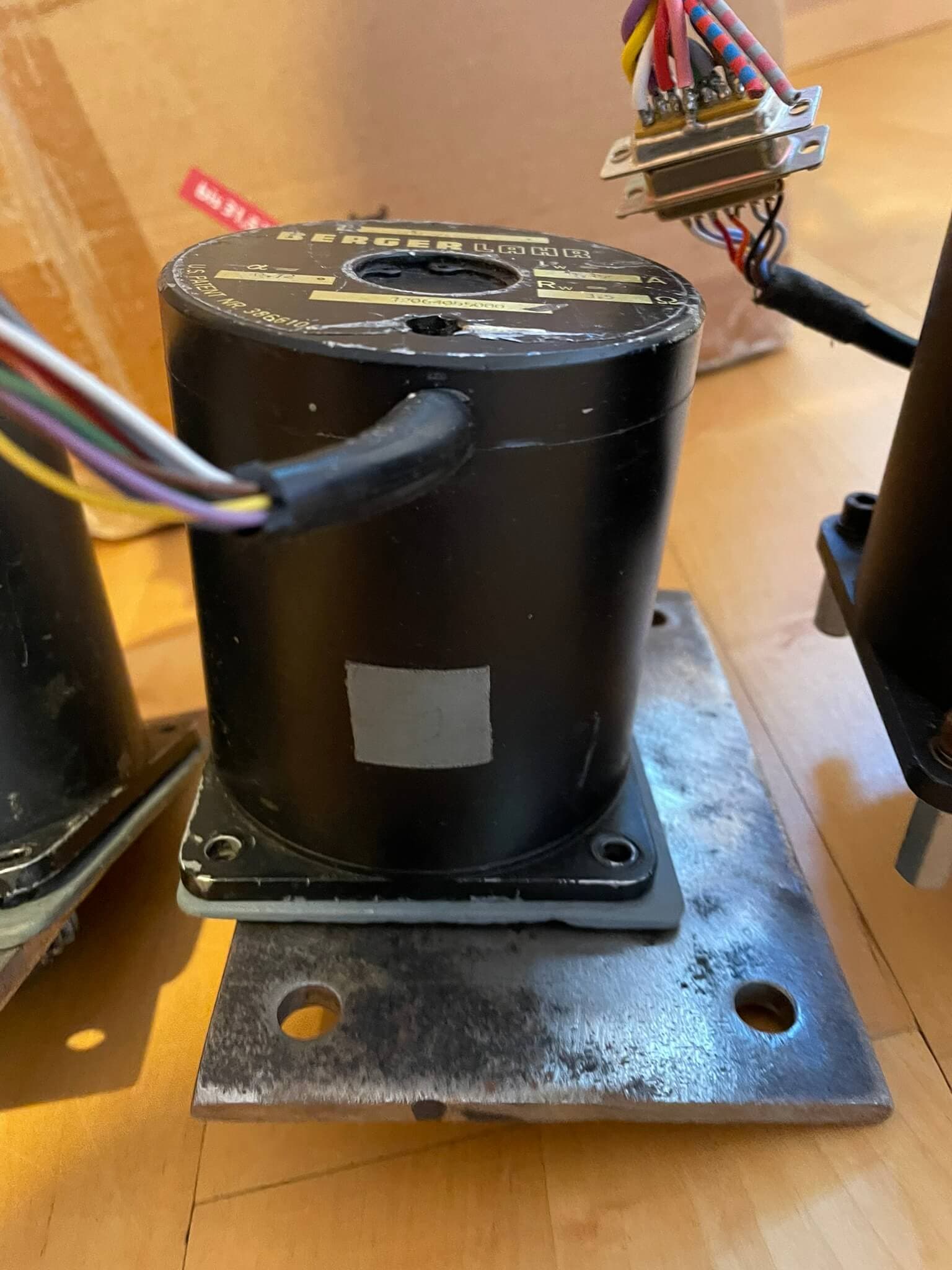

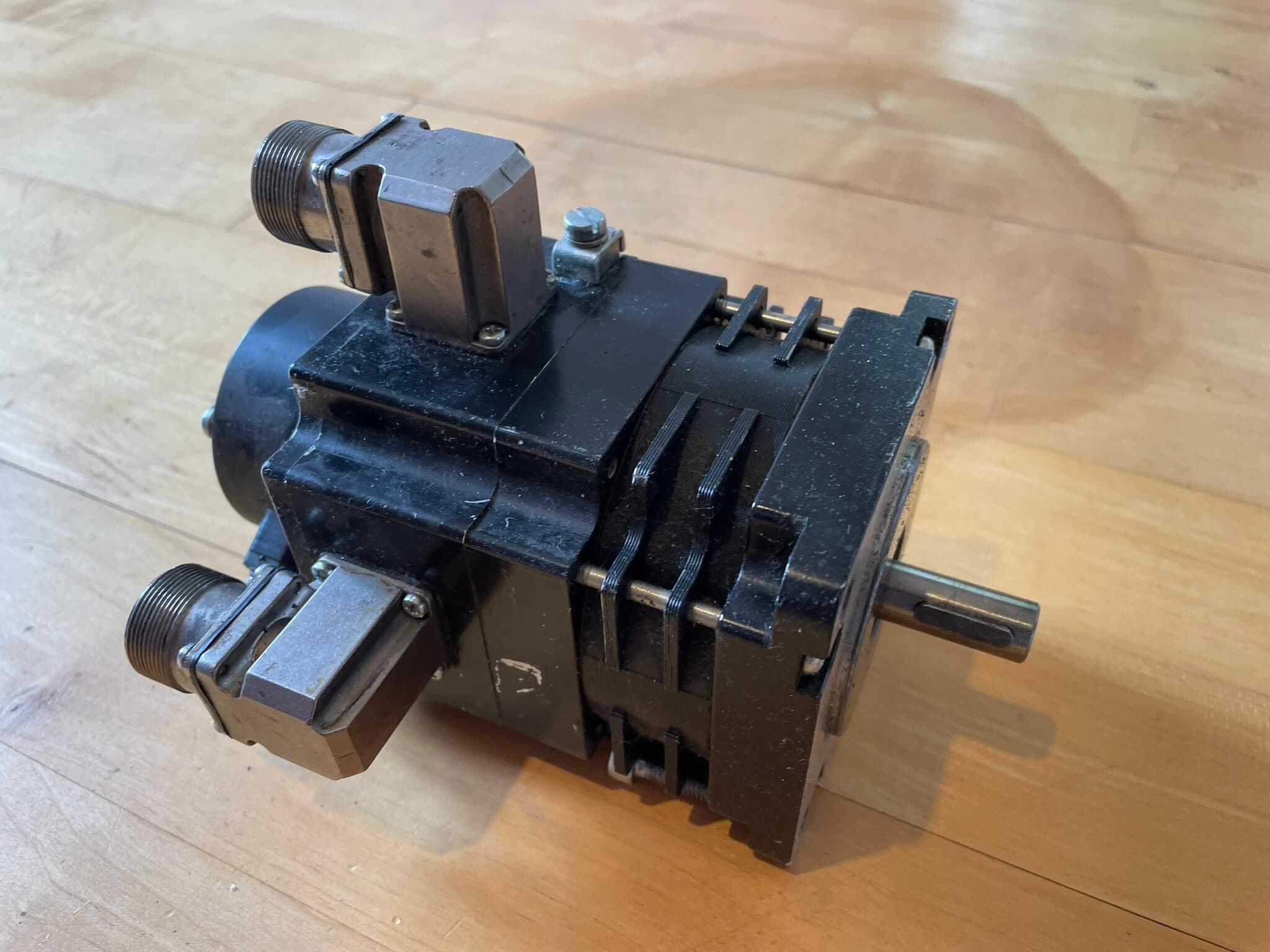

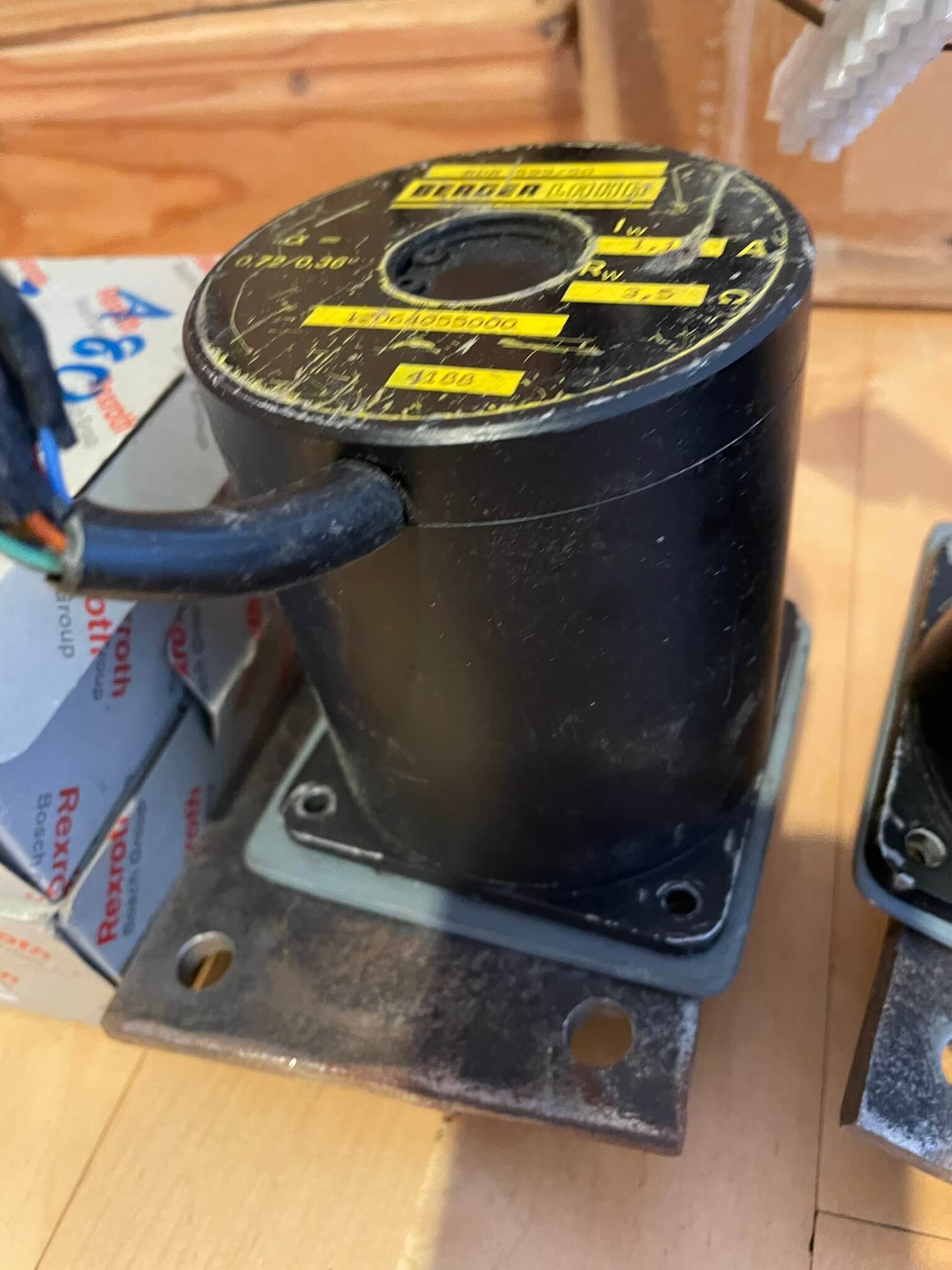

- Mehrere Berger Lahr RDM 599/50 Schrittmotoren (1,1 A, 3,5 Ω, α=0,72°/0,36°, IP 55, US-Patent 3866104) — auf Montageblechen, mit Originalkabeln, Etiketten „351-C" und „M22"
E) Steuerung (CNC-Hirn)

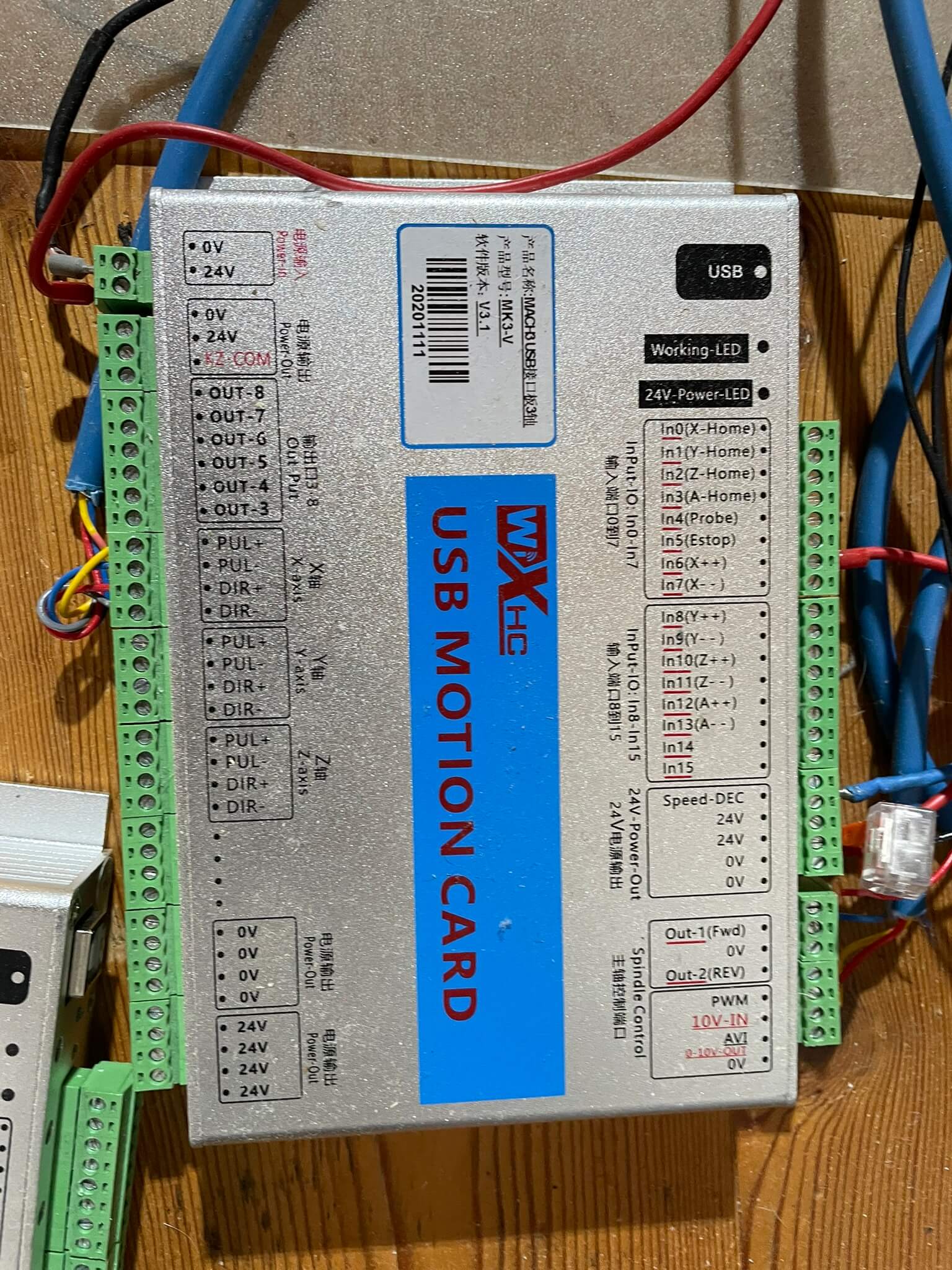

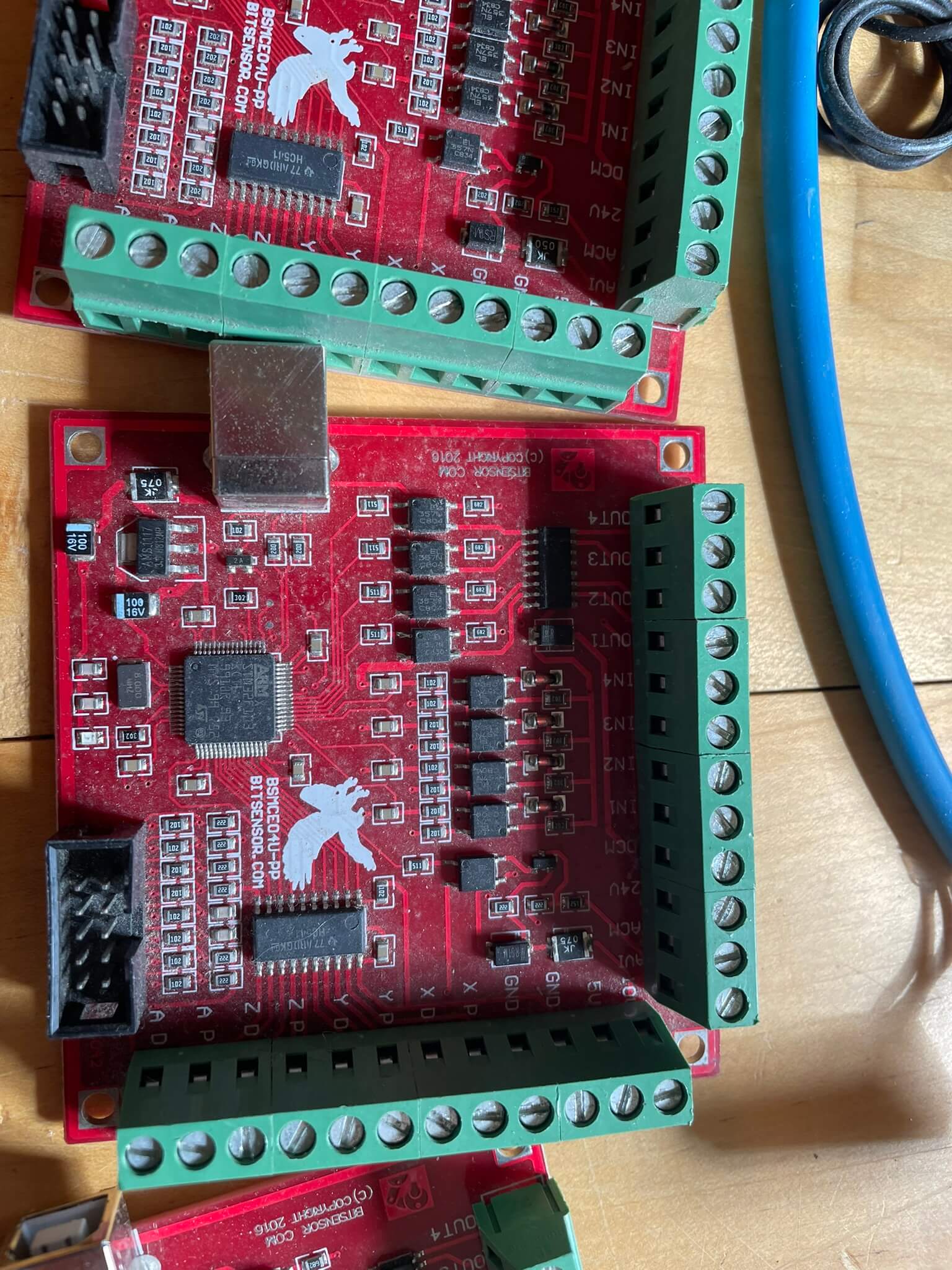

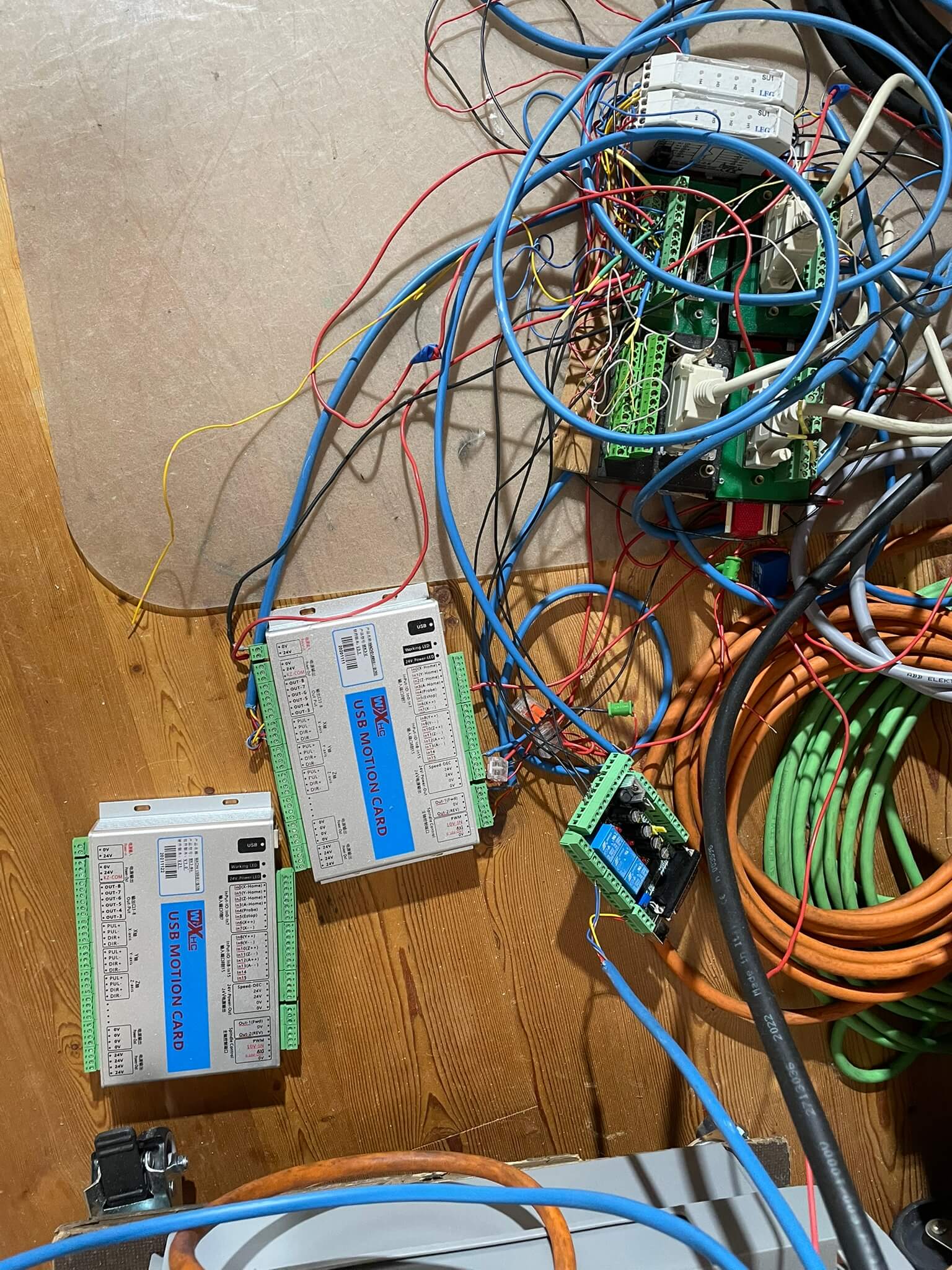

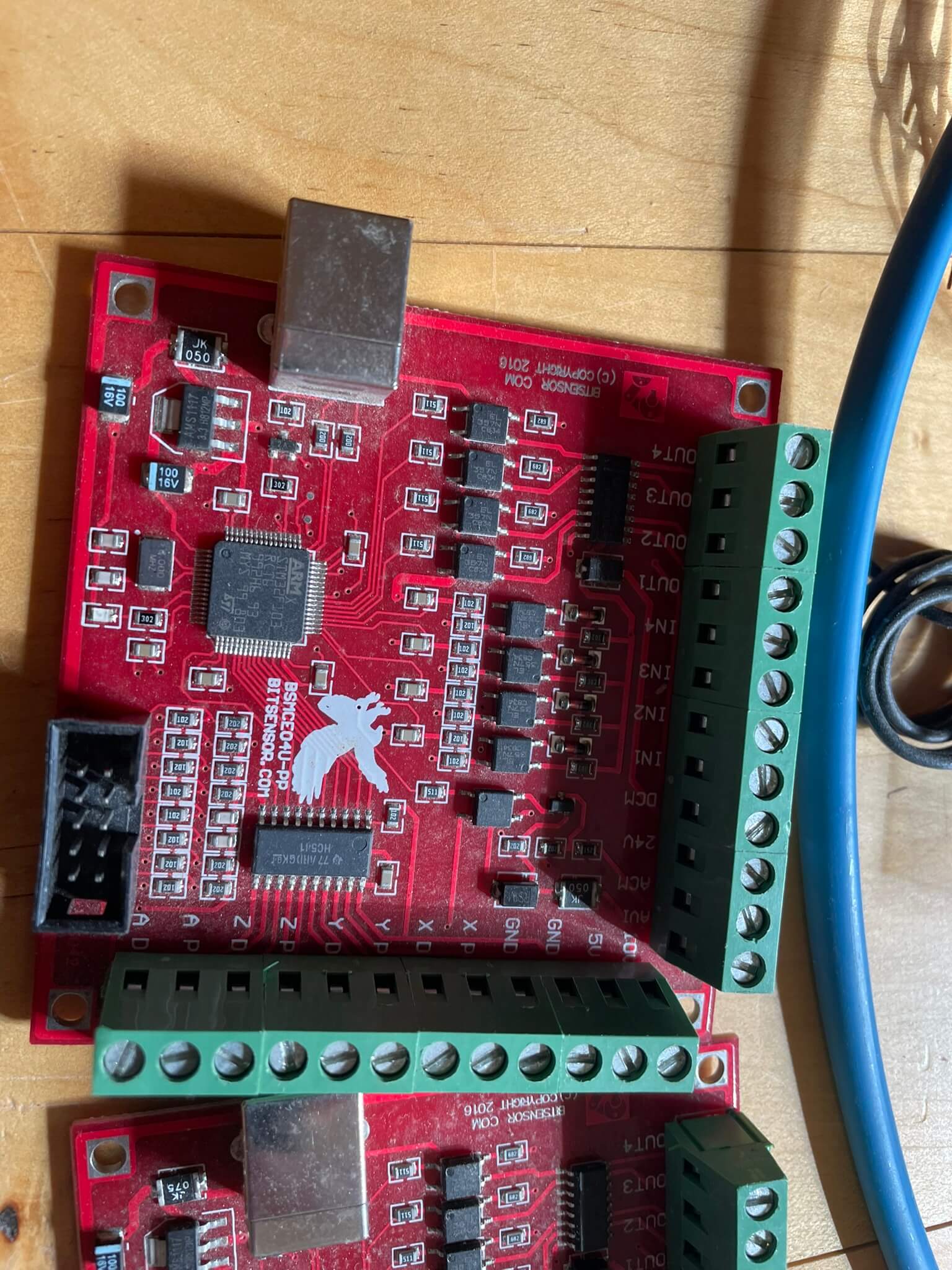

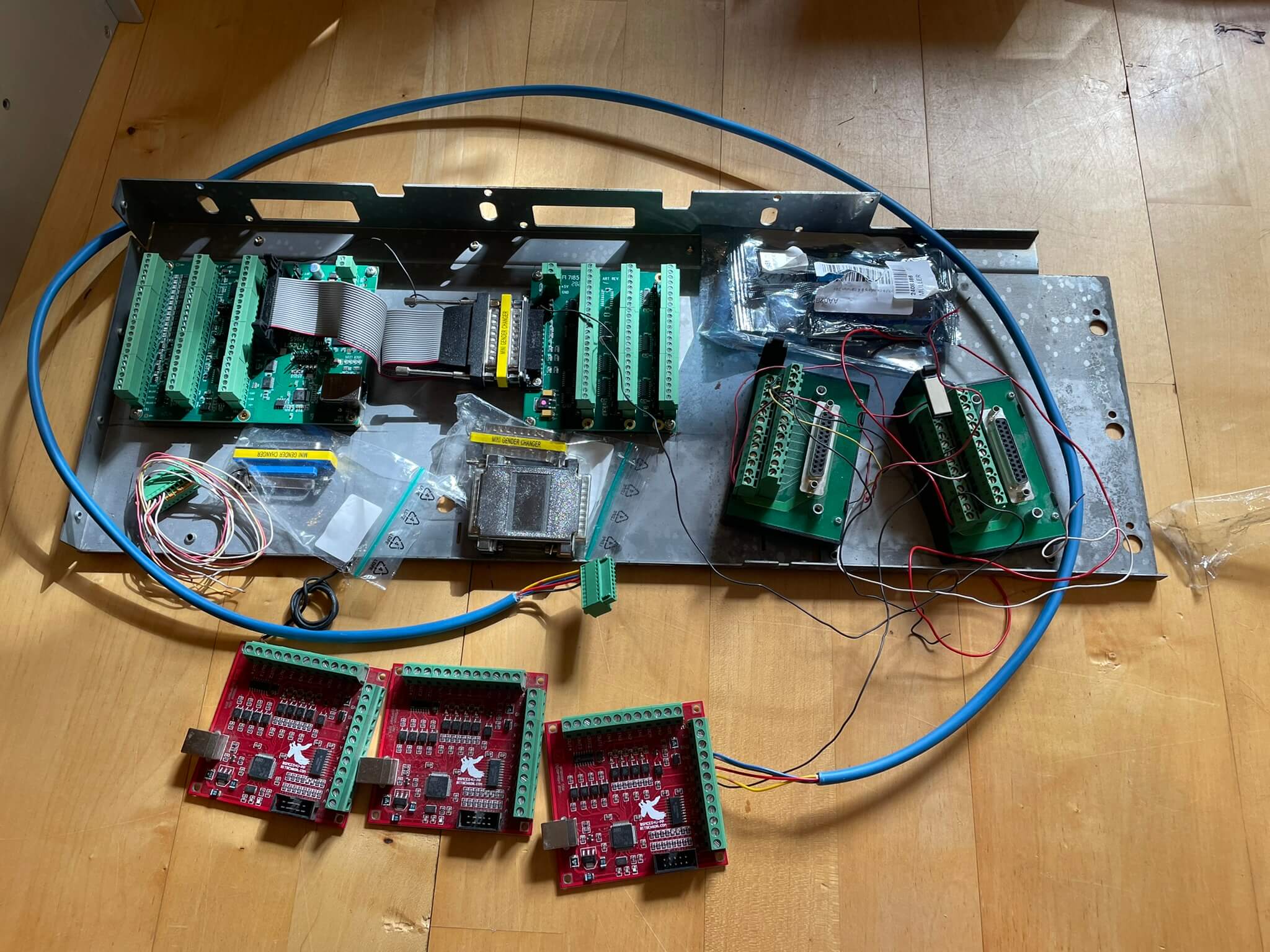

- WXHC USB Motion Card MK3-V V3.1 (3-Achs, S/N 20201111) — Mach3-kompatibel

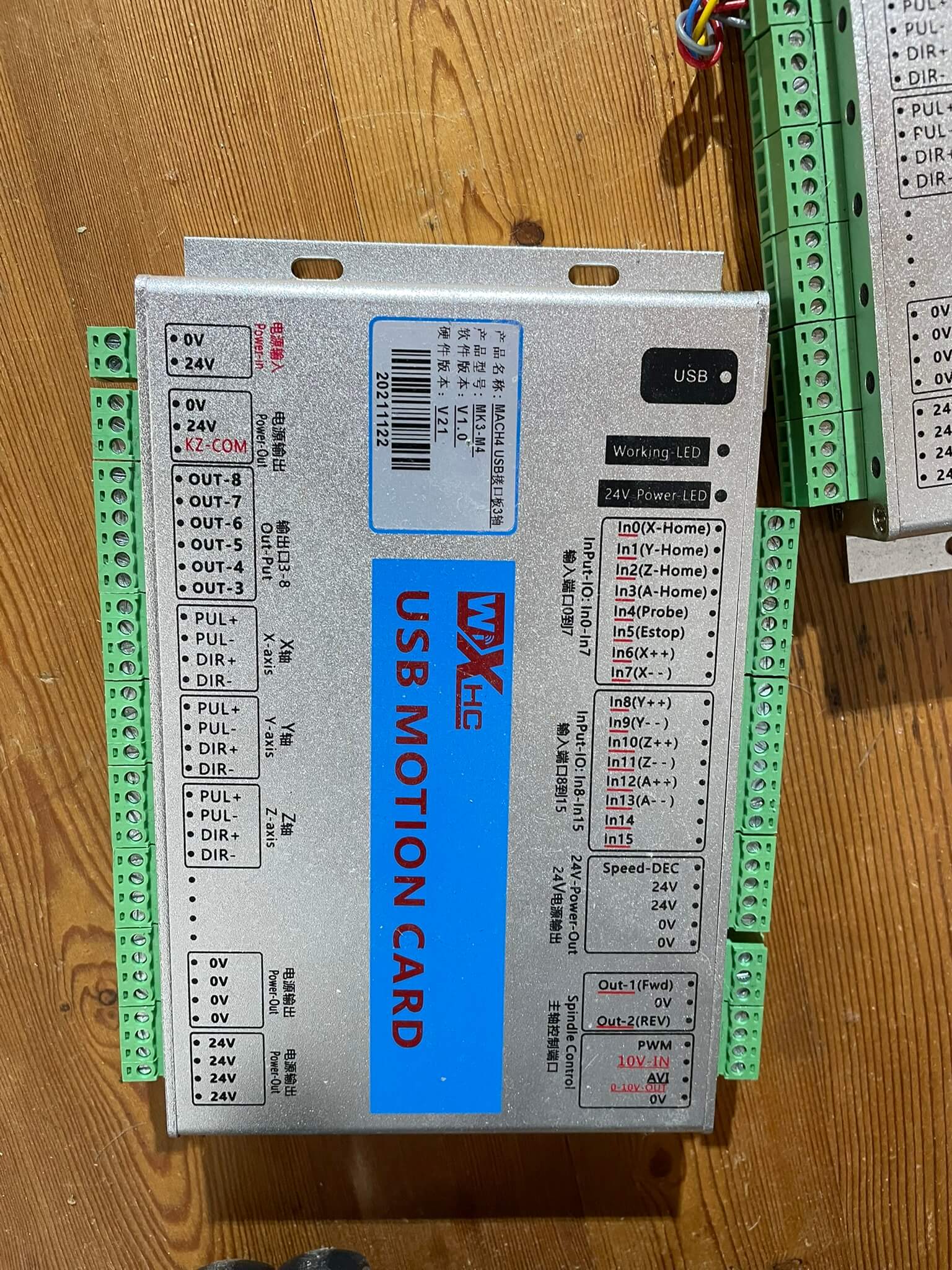

- WXHC USB Motion Card MK3-M4 V1.0/V21 (4-Achs, S/N 20211122) — Mach3-kompatibel

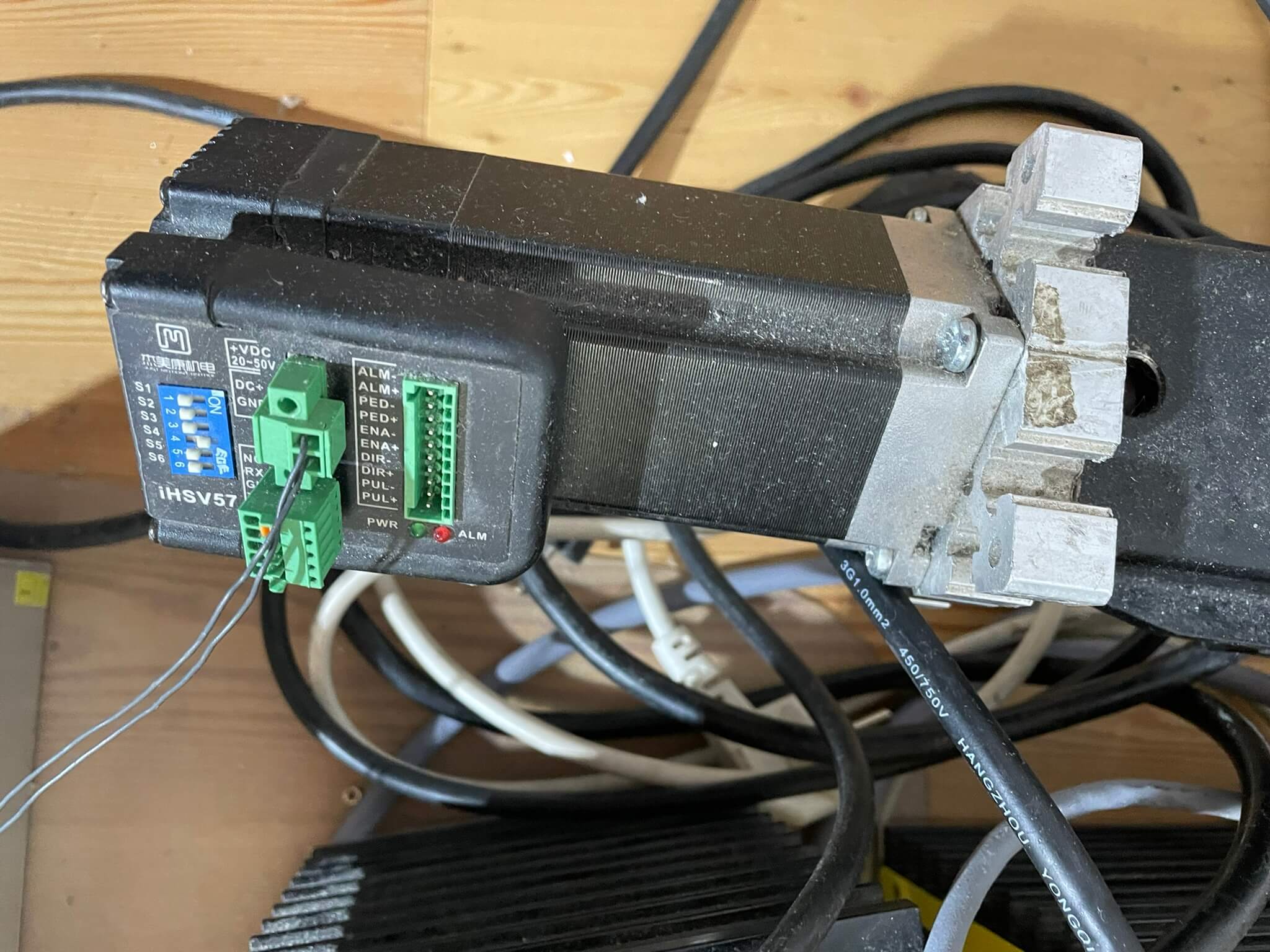

- JMC iHSV57-180S Integrated Servo (NEMA 23, 36–50 V DC, Stepper-Servo mit eingebauter Endstufe)

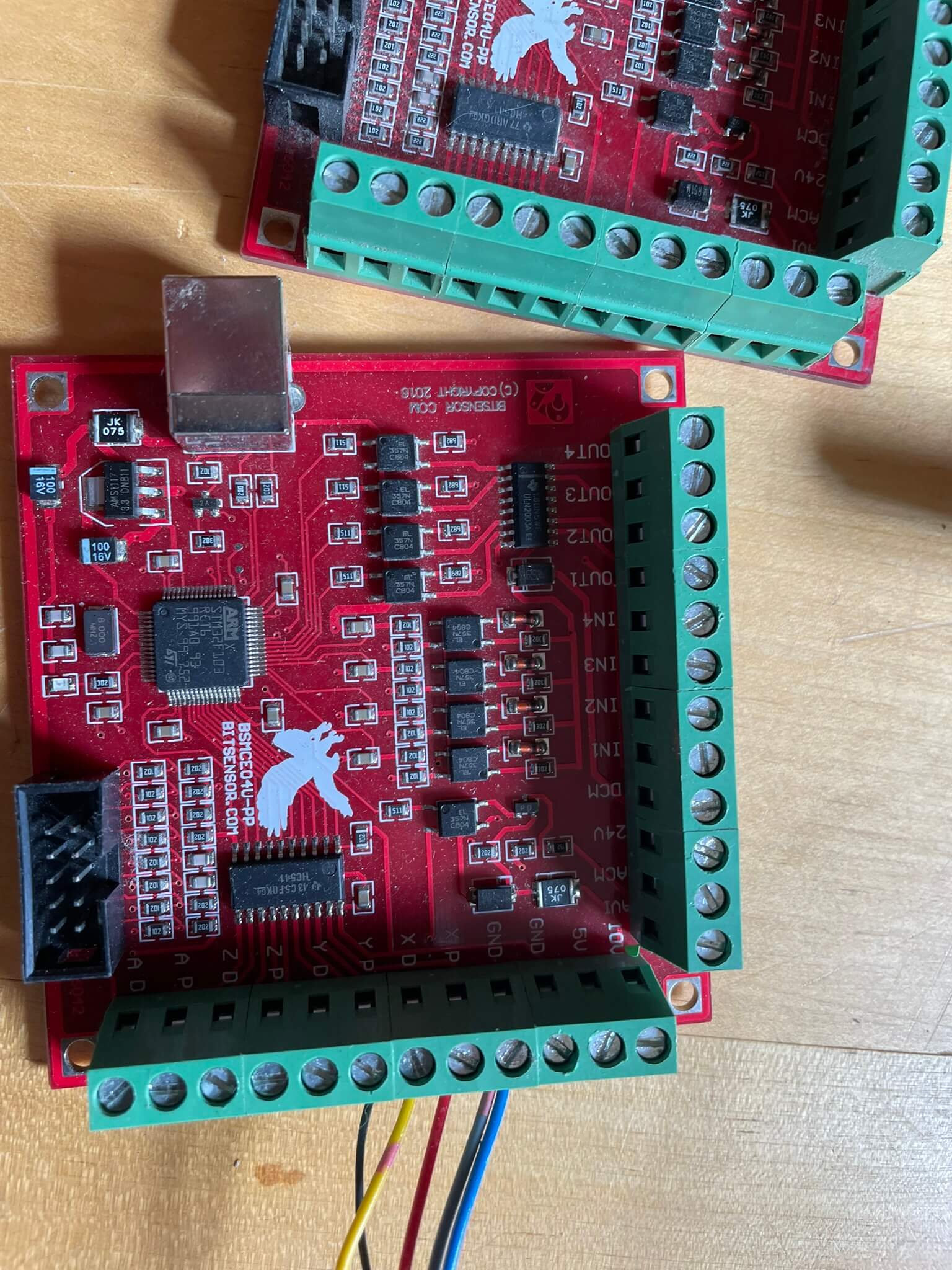

- Mehrere Relais- und Breakout-Boards
- Handpendant mit Pilztaster (NOT-AUS) und Befehlstastern (vermutlich selbstgebaut)
- DIN-Klemmen, Verteilerblöcke

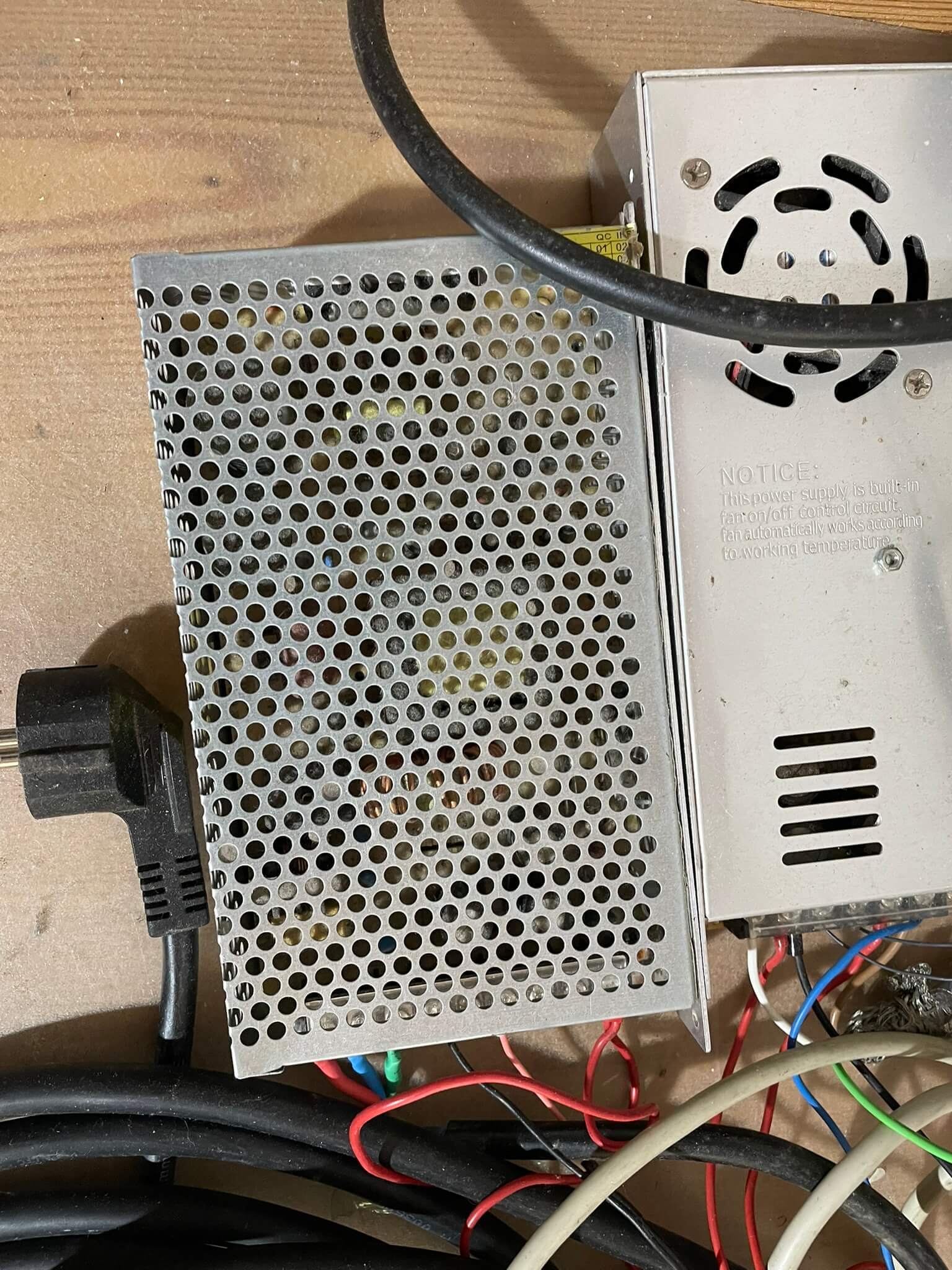

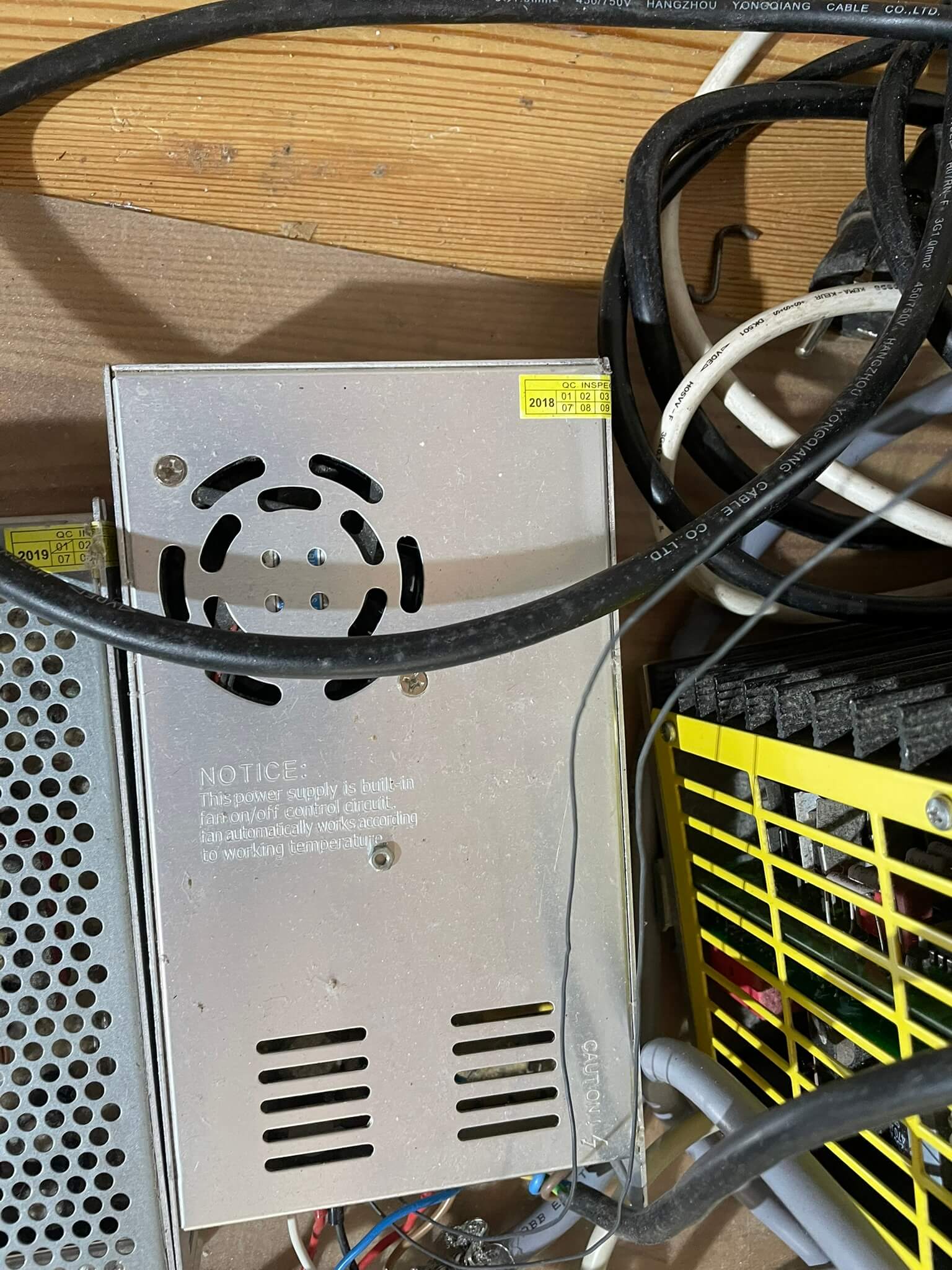

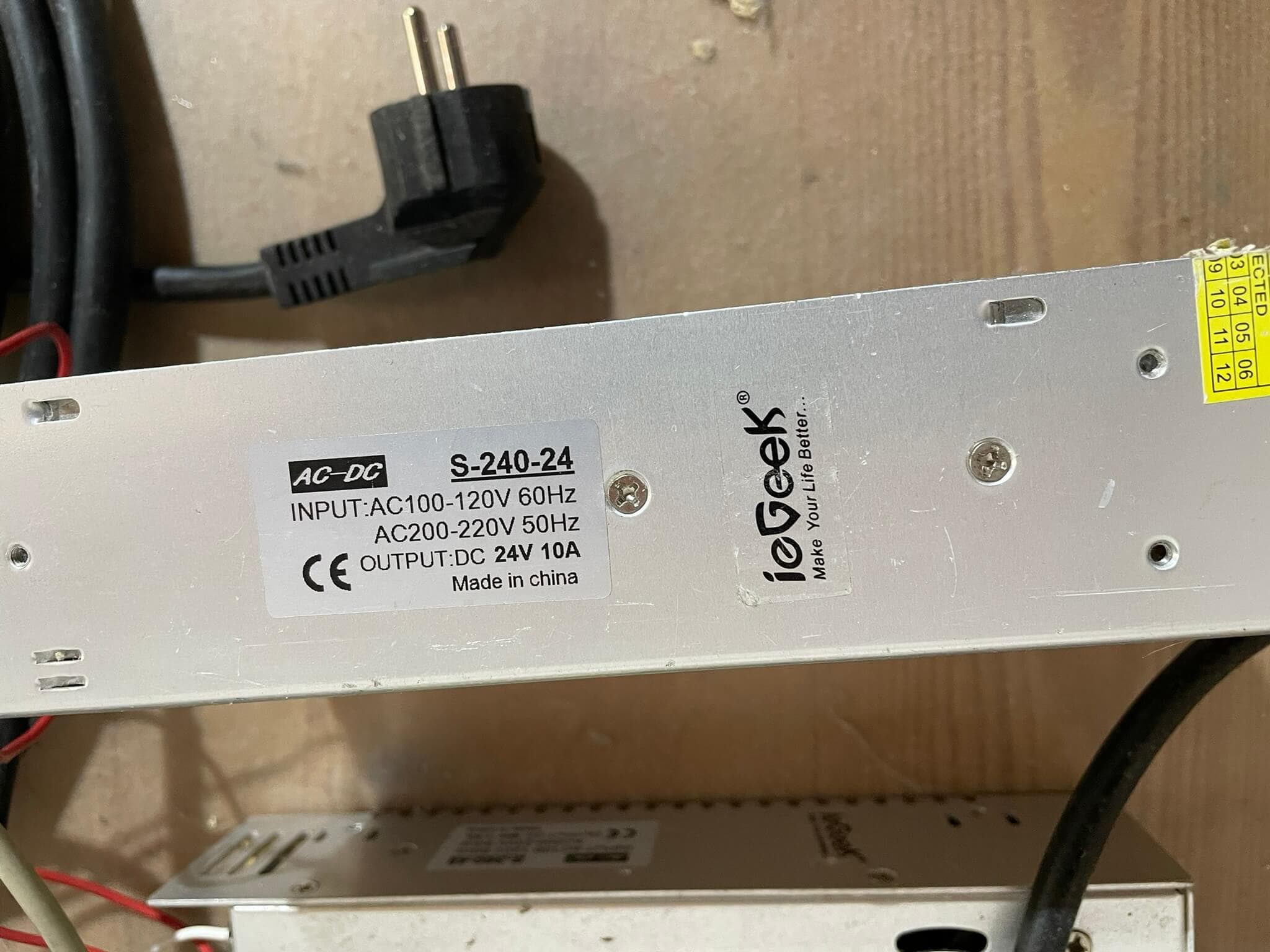

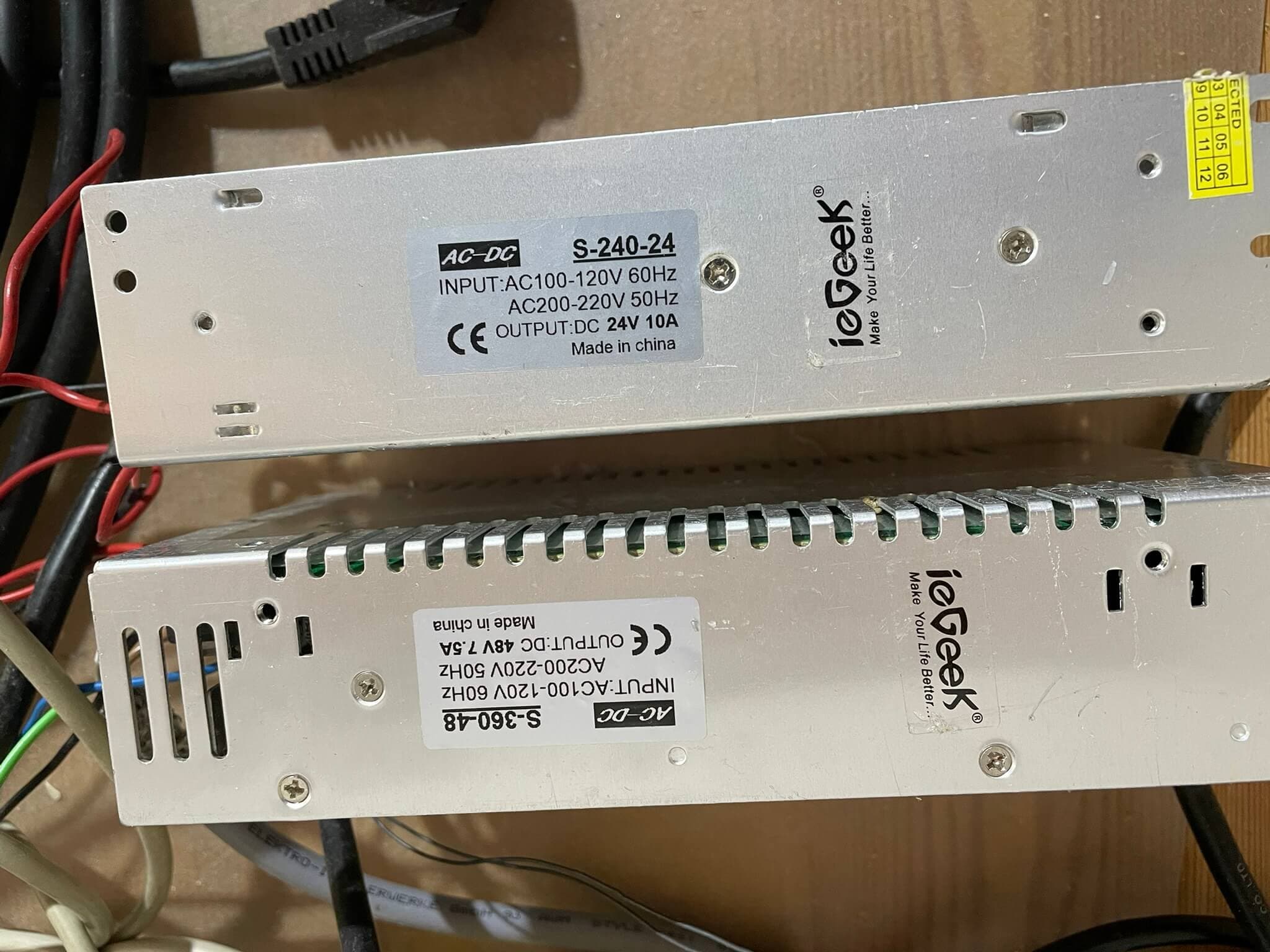

- ieGeek Netzteile S-240-24 (24 V / 10 A) und S-360-48 (48 V / 7,5 A)
- Weitere 24-V-Schaltnetzteile in Mean-Well-Bauart

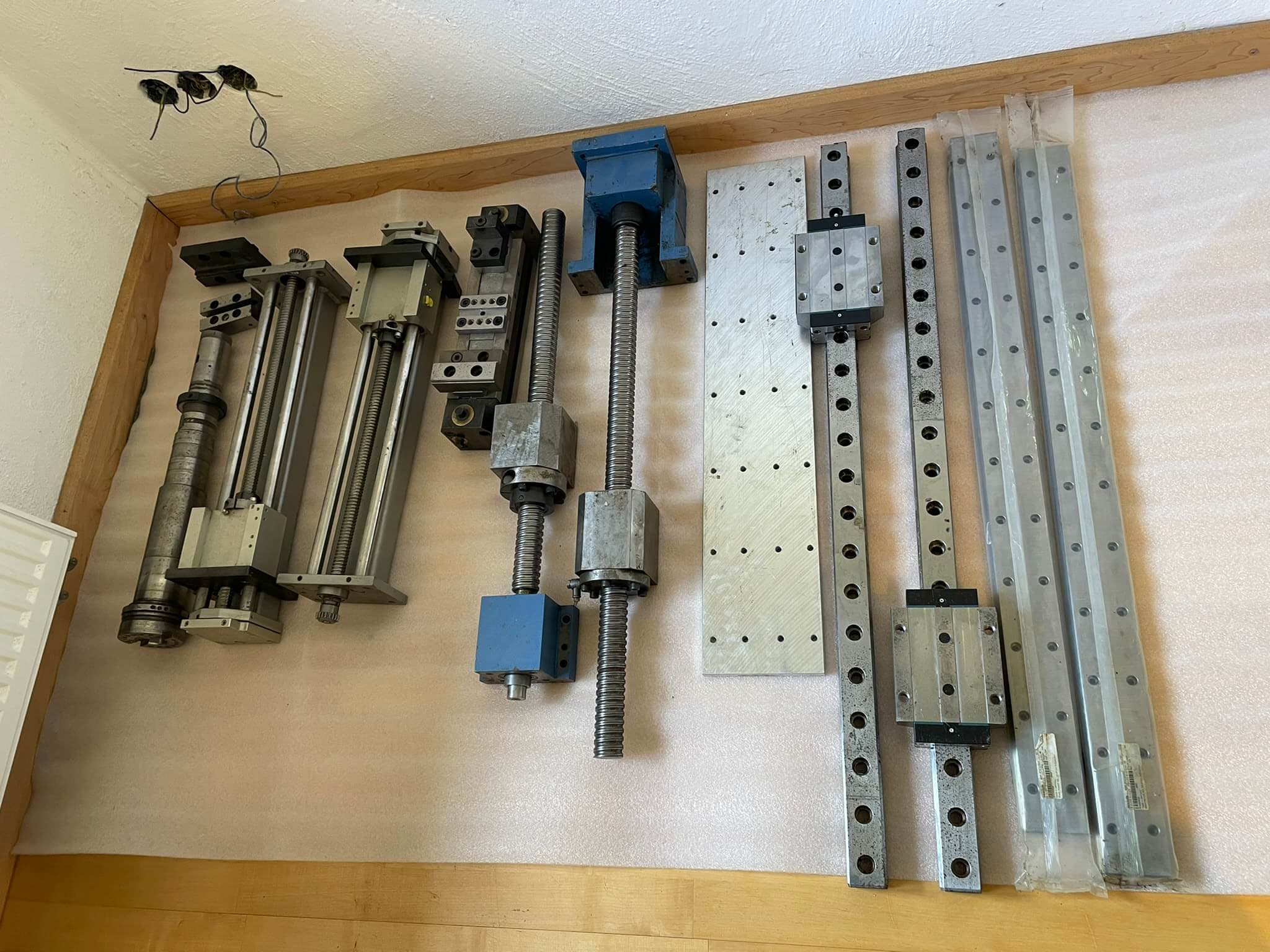

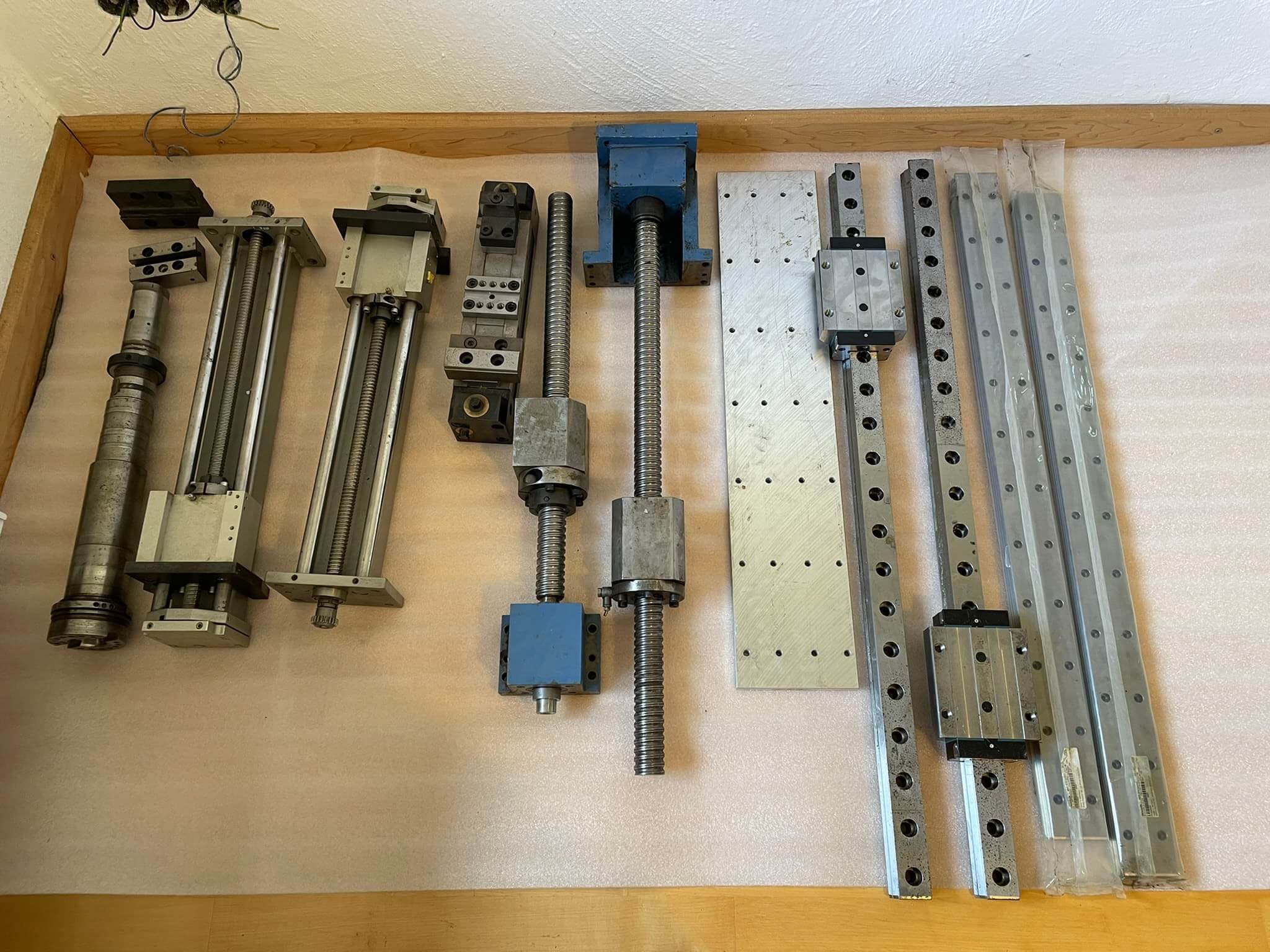

F) Mechanik — Bosch Rexroth Linearführungen (zur Anlage gehörig)
| Position | MNR | Maße / Bemerkung | Zustand | Bilddateinamen |
|---|---|---|---|---|

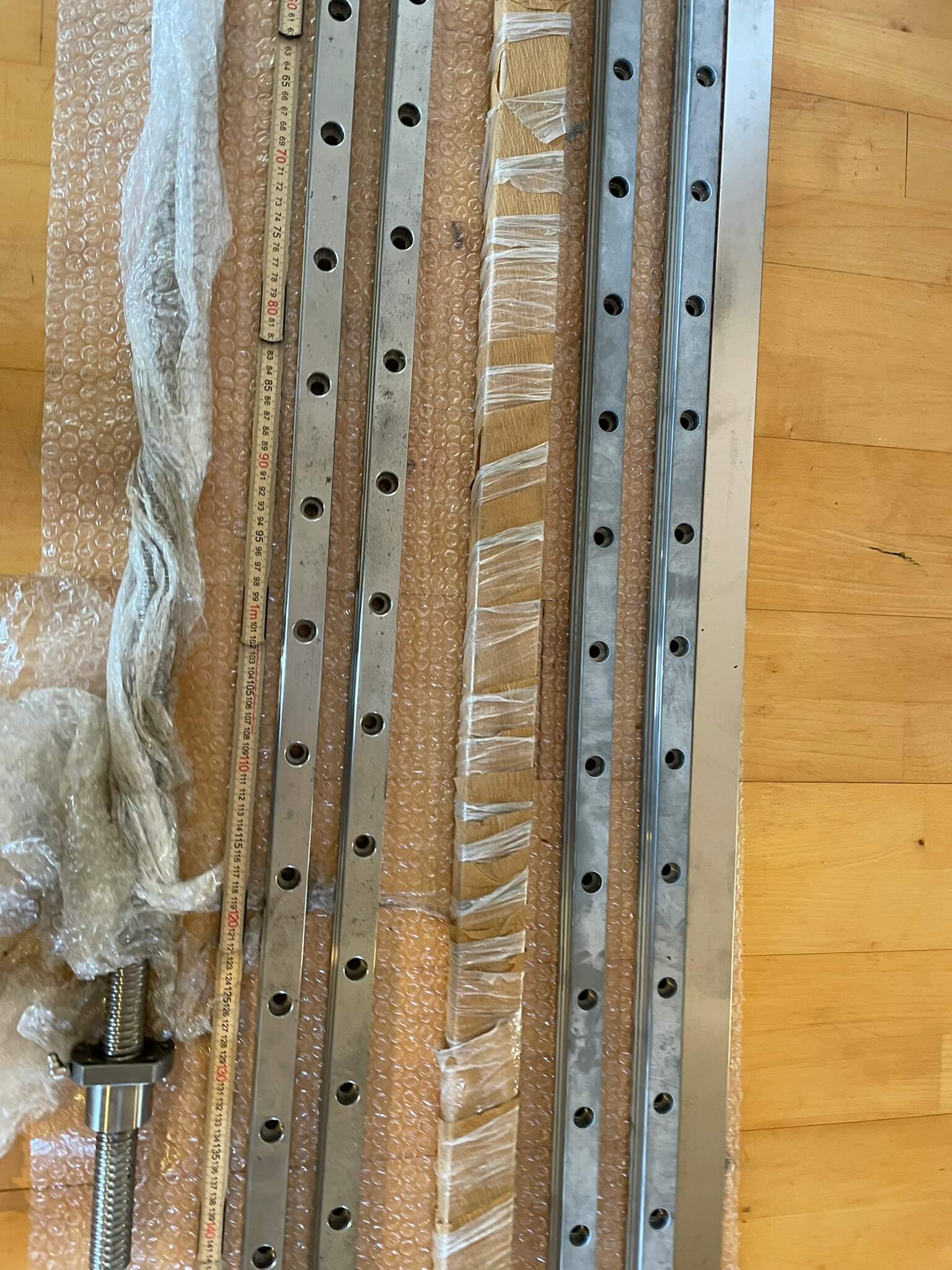

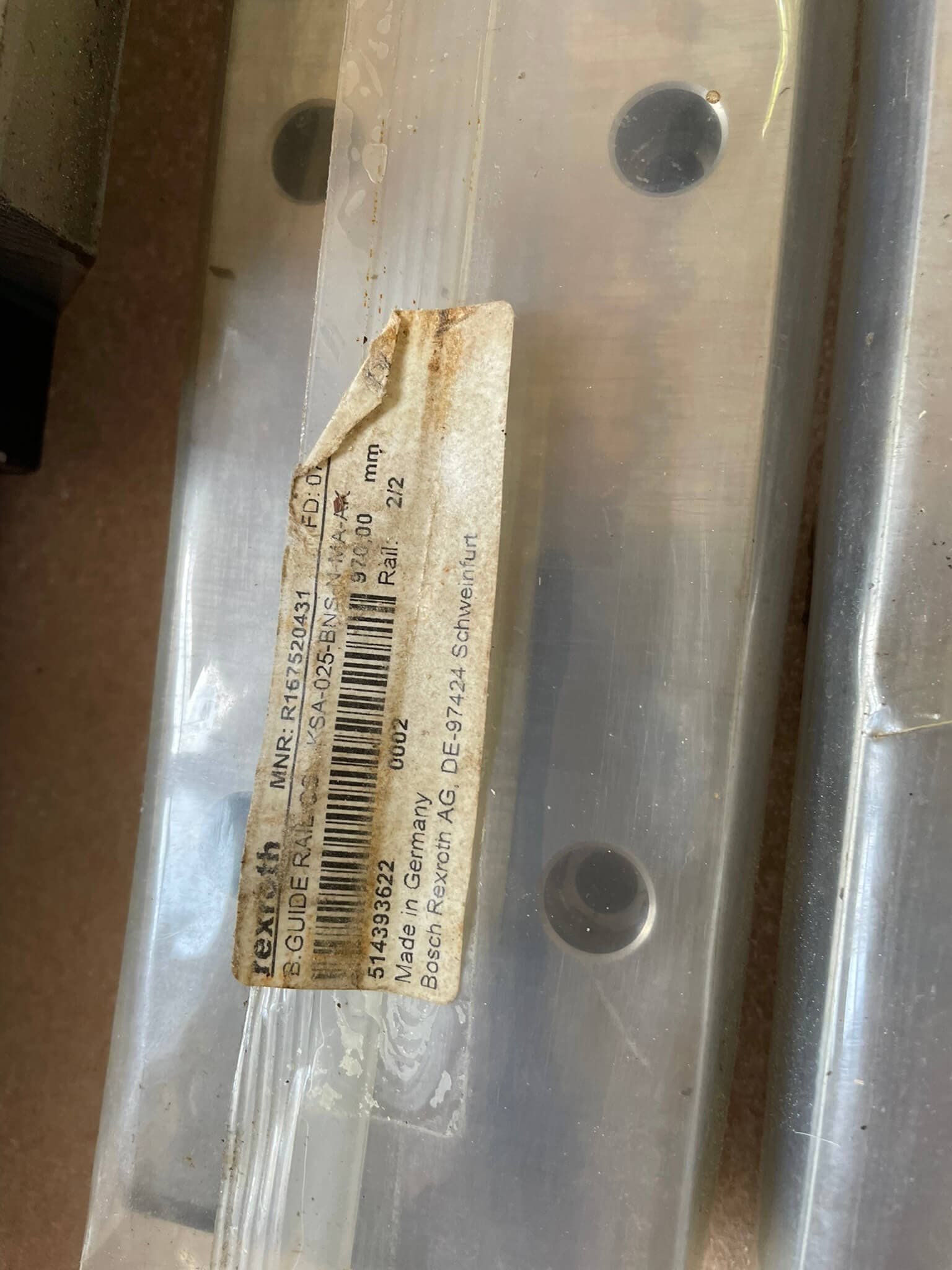

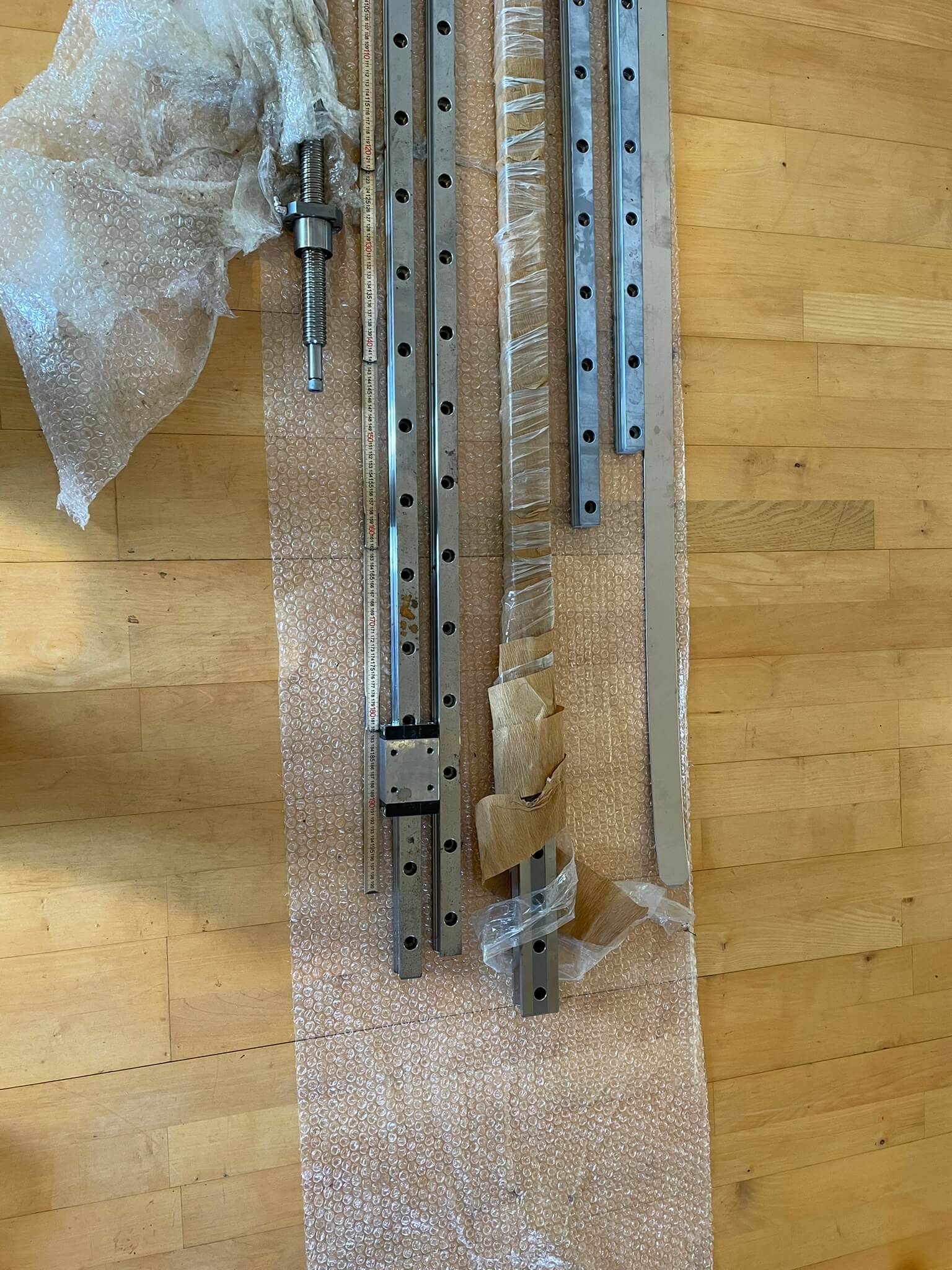

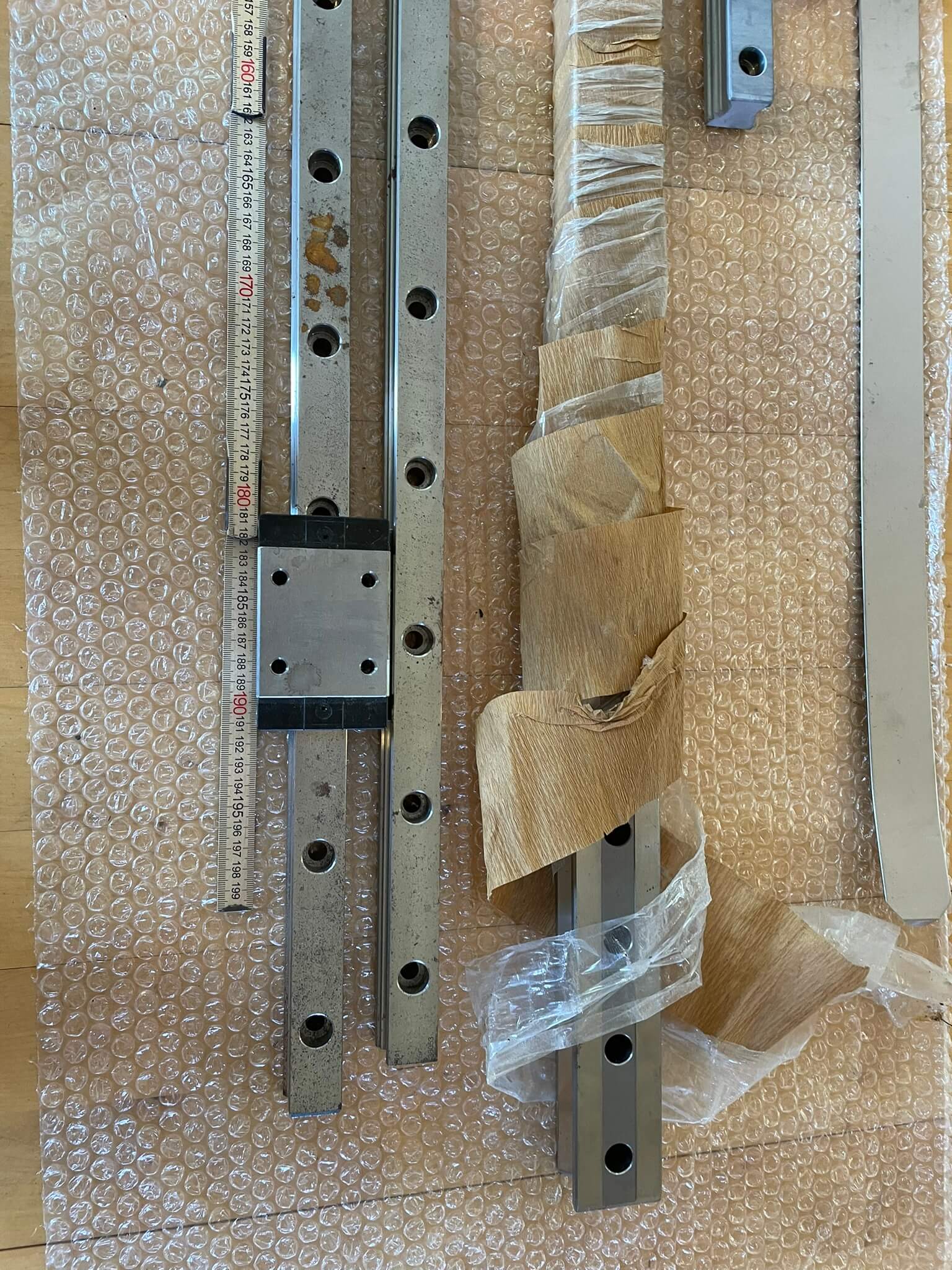

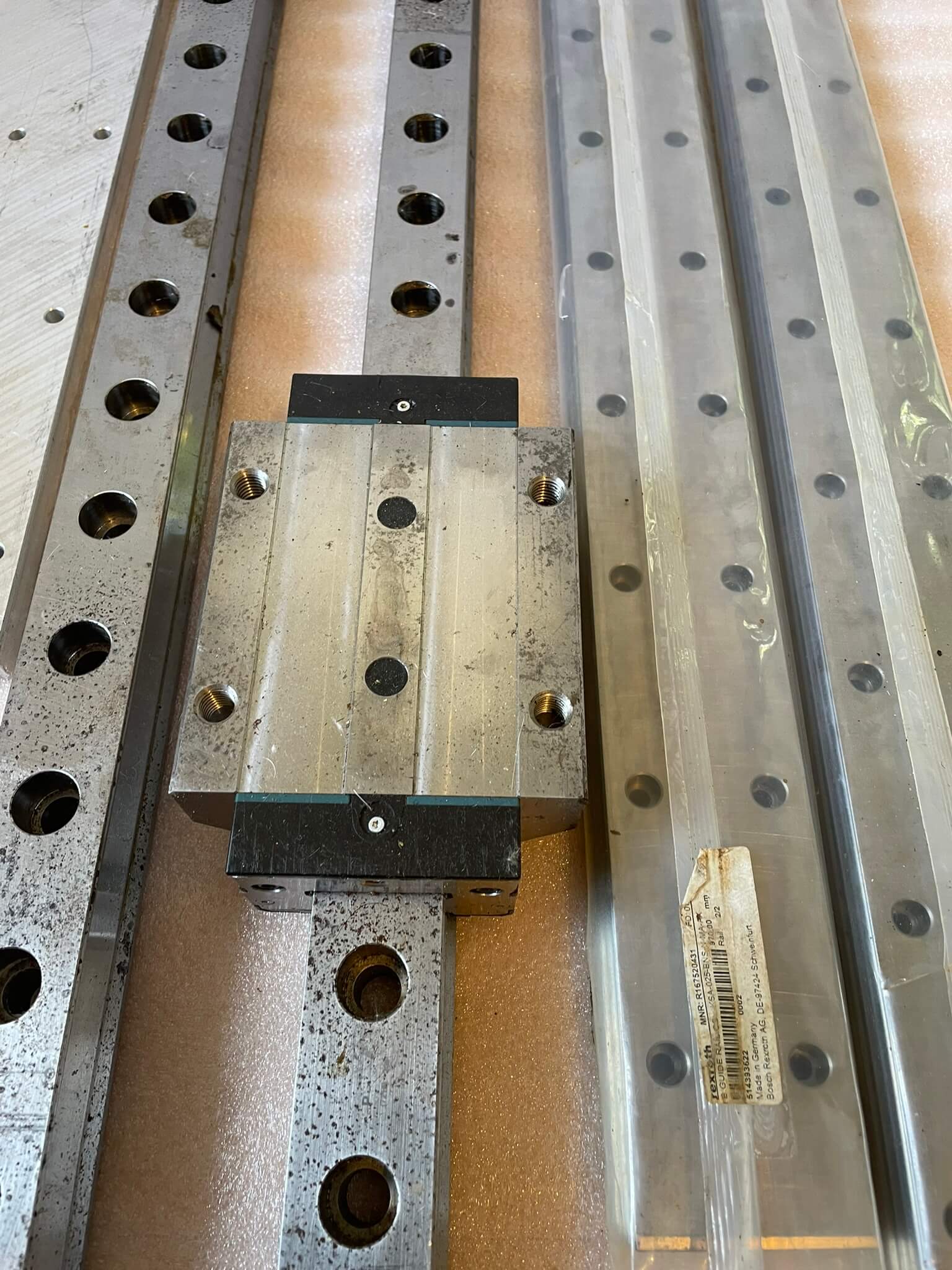

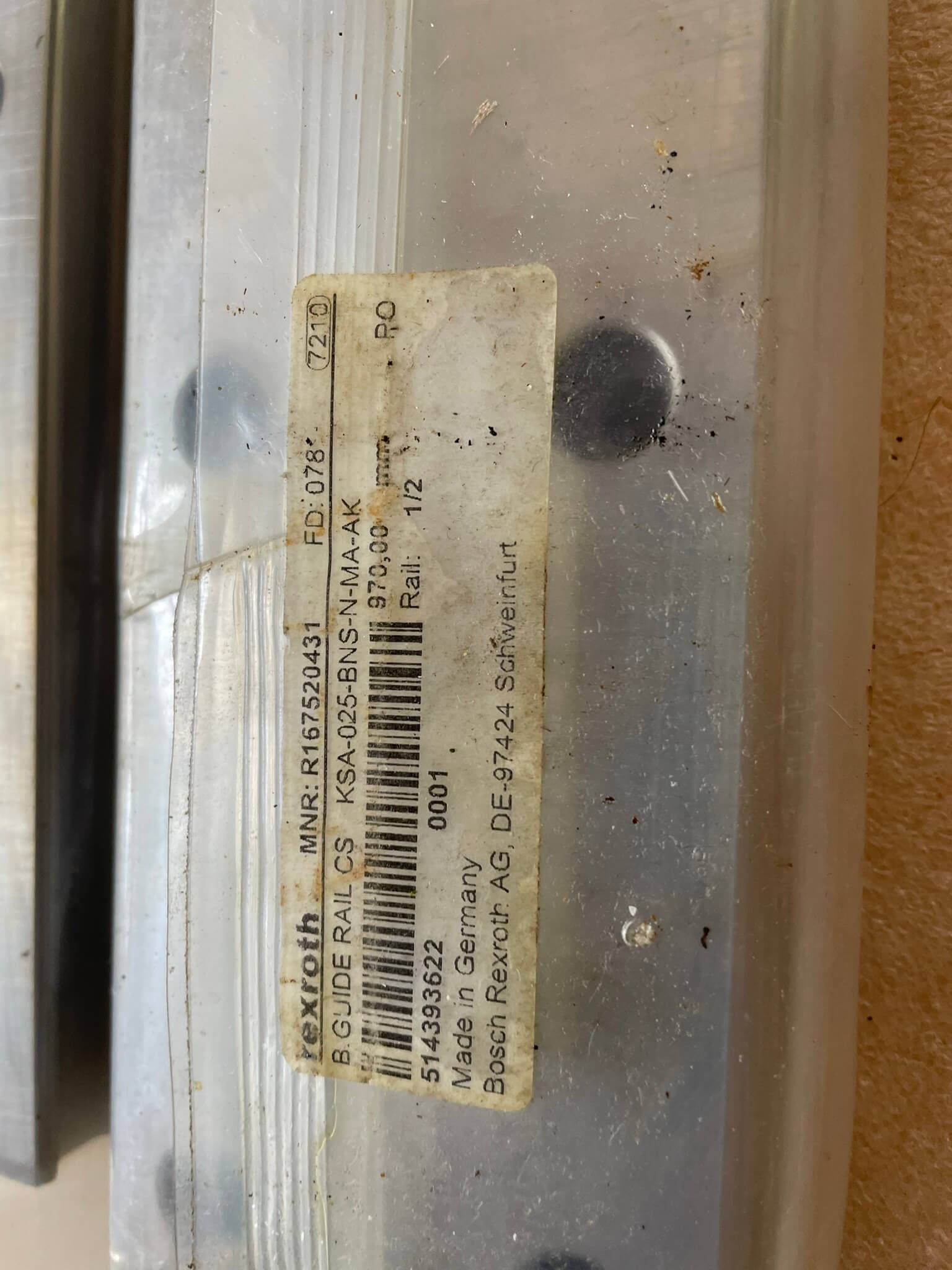

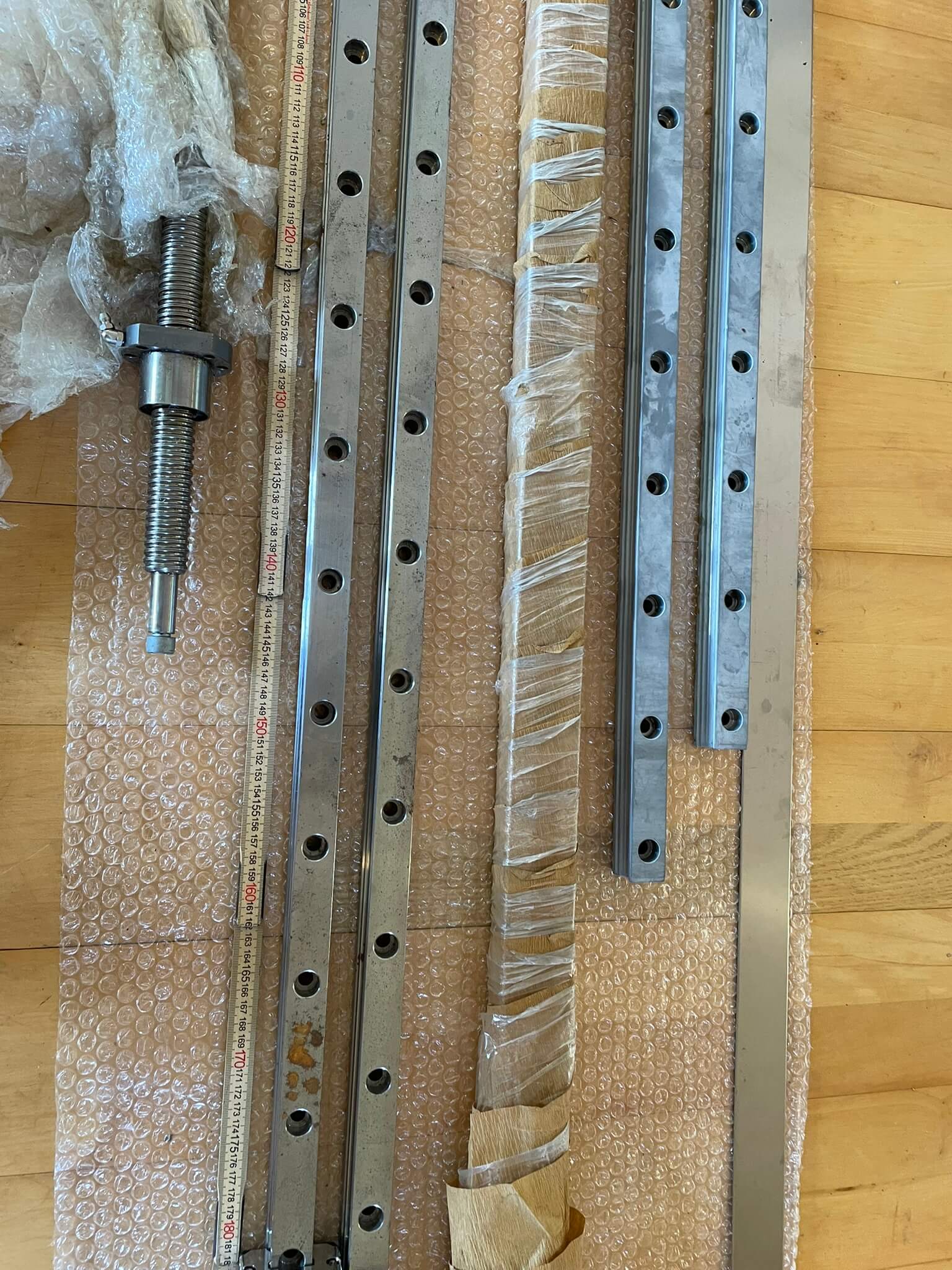

| Profilschienen-Paar | R1675204311 (KSA-025-BNS-N-MA-AK) | je 970 mm, FD 078, Charge 514393622 | OVP, in Schutzfolie | IMG_1697, 1699–1701 |

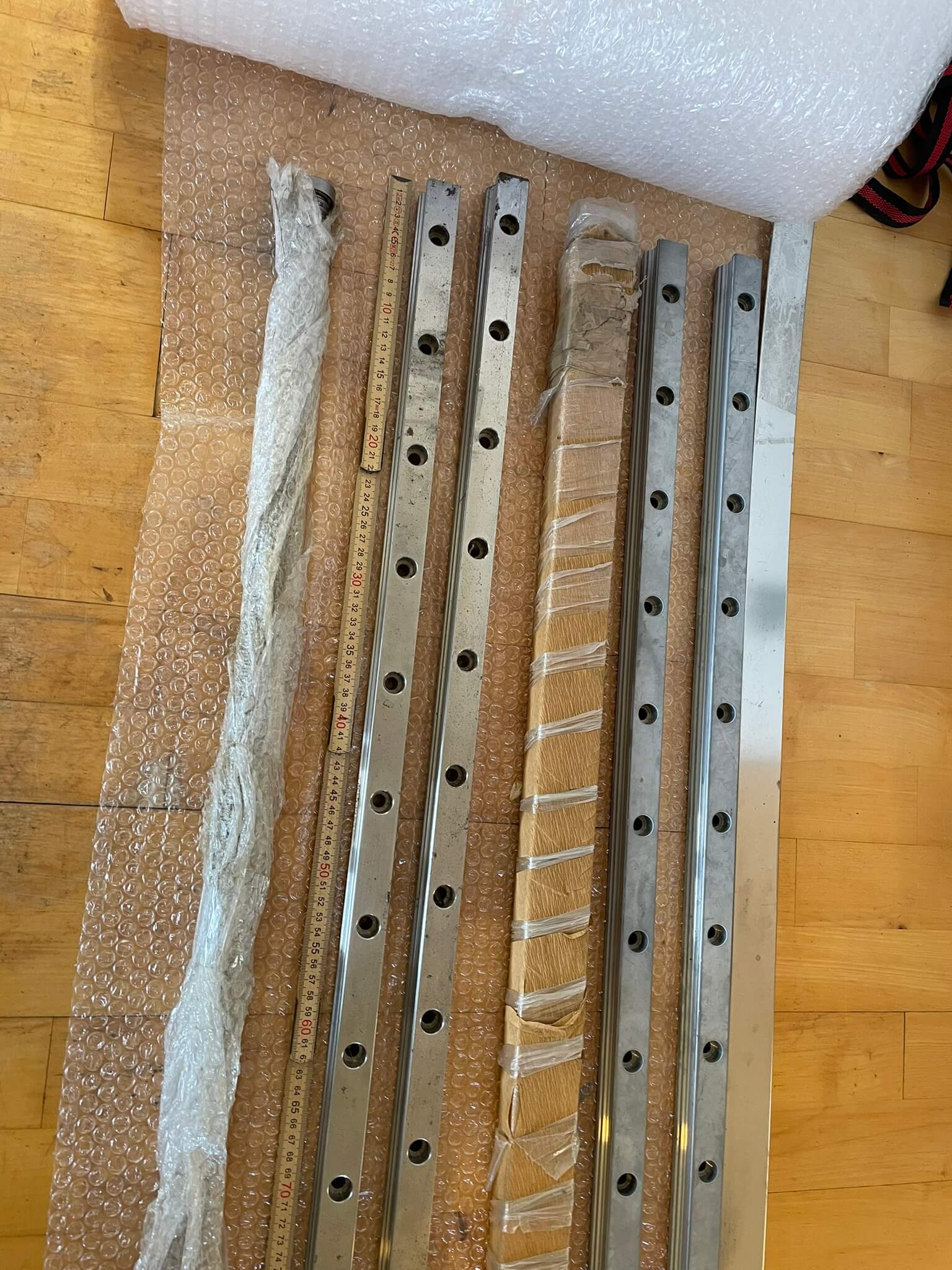

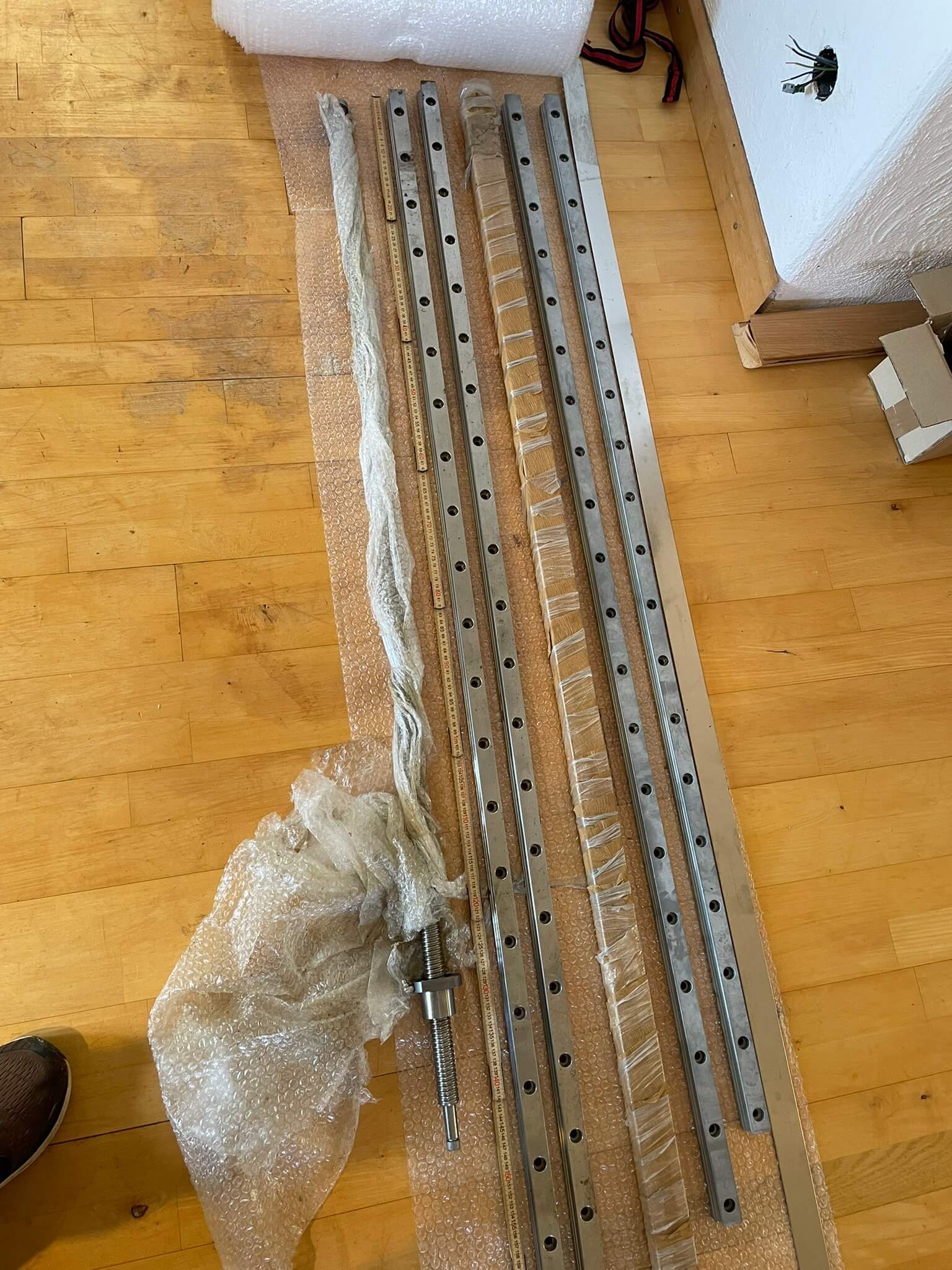

| Profilschienen-Paar | (siehe Karton) | ca. 2.000 mm, ~25 mm Profil | OVP ungeöffnet | IMG_1718–1720 |
| Profilschienen-Paar | (siehe Karton) | ca. 1.500 mm | OVP ungeöffnet | IMG_1722 |
| Profilschienen-Paar | (siehe Karton) | ca. 700 mm | (Zustand prüfen) | |

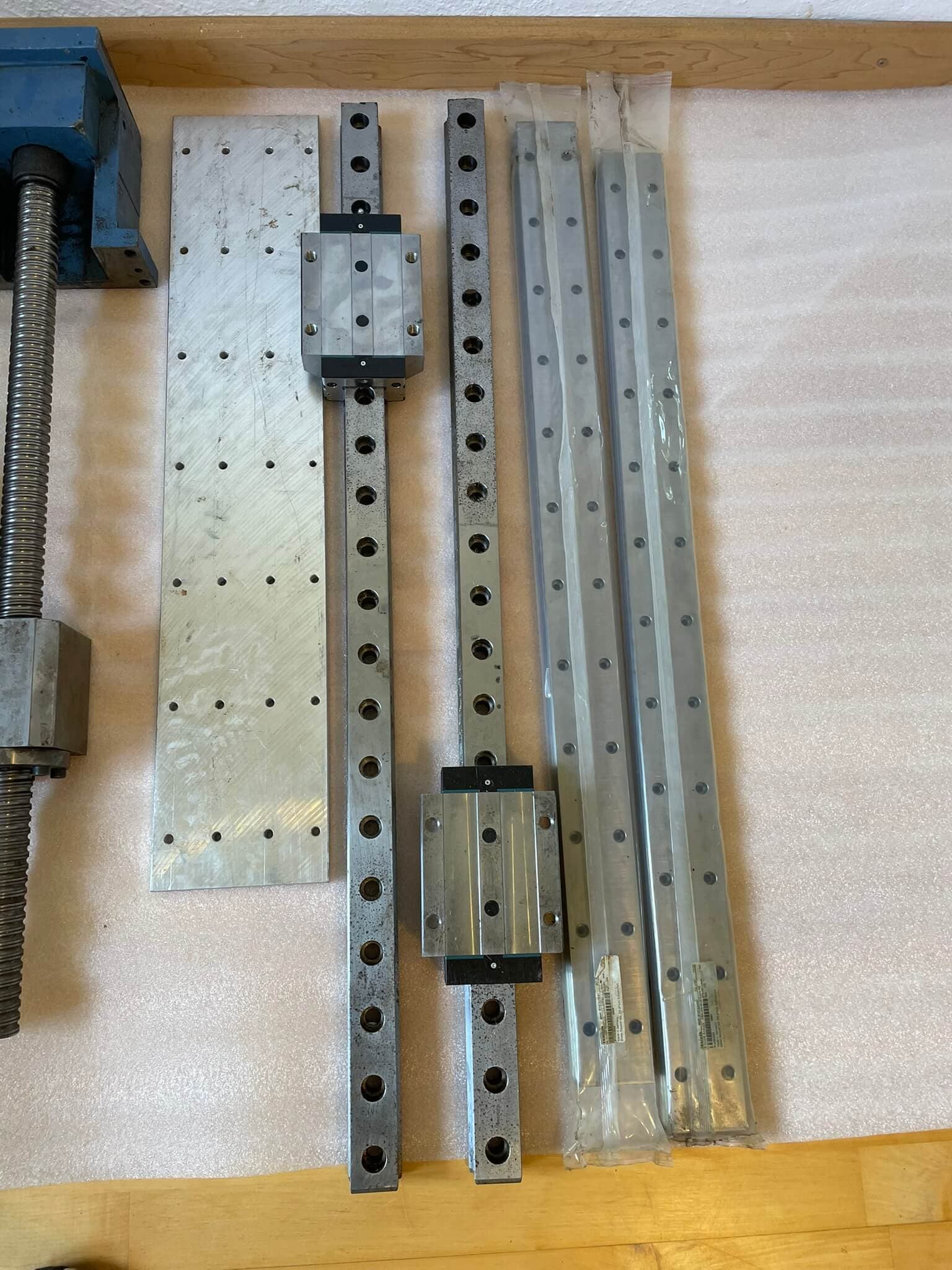

| Führungswagen | (Runner Blocks ~25er Baugröße) | 4 Stück, passend zum 970 mm-Paar | mit Schutzkappen, bereits aufgesteckt | IMG_1697, 1698 |

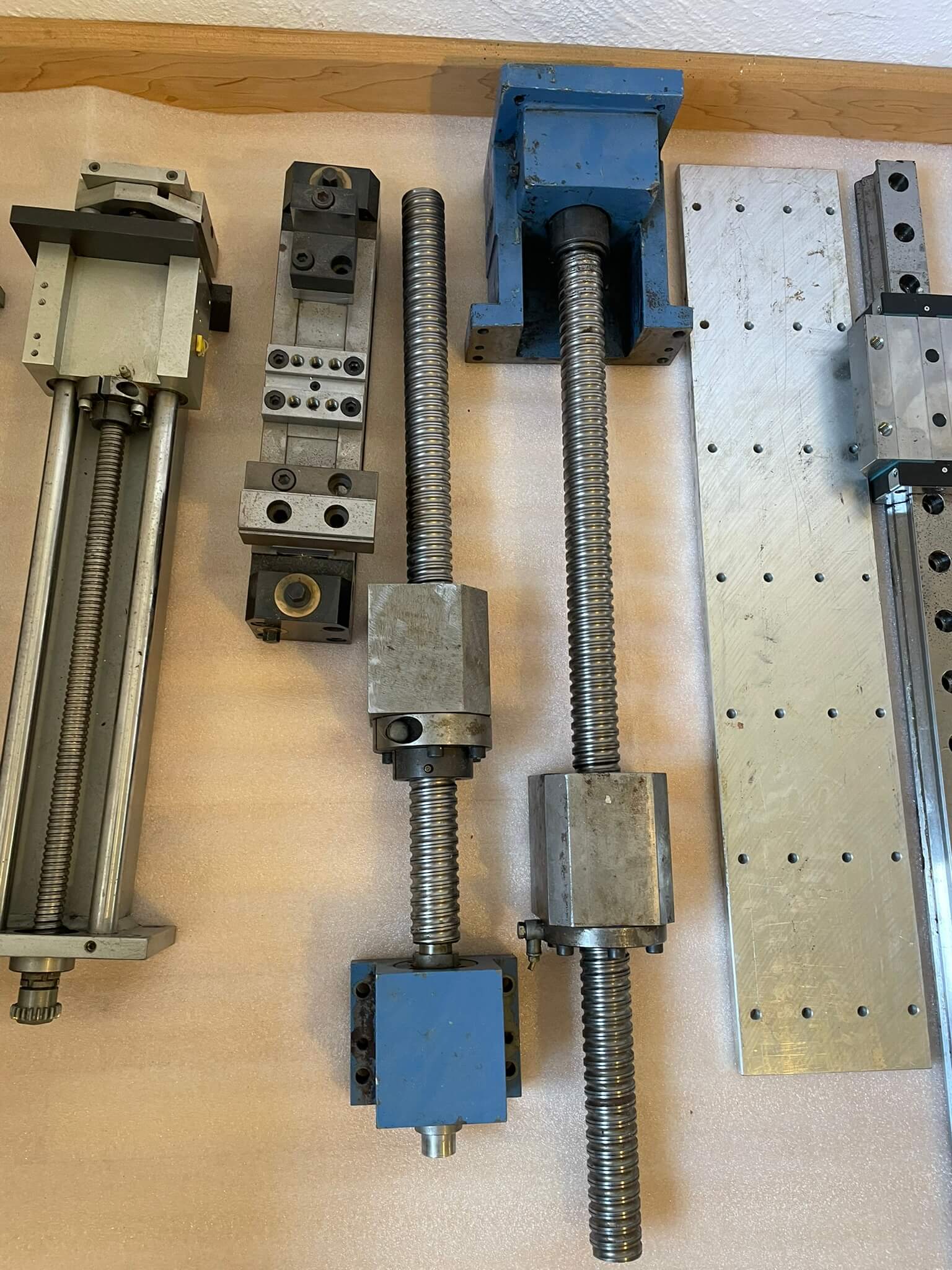

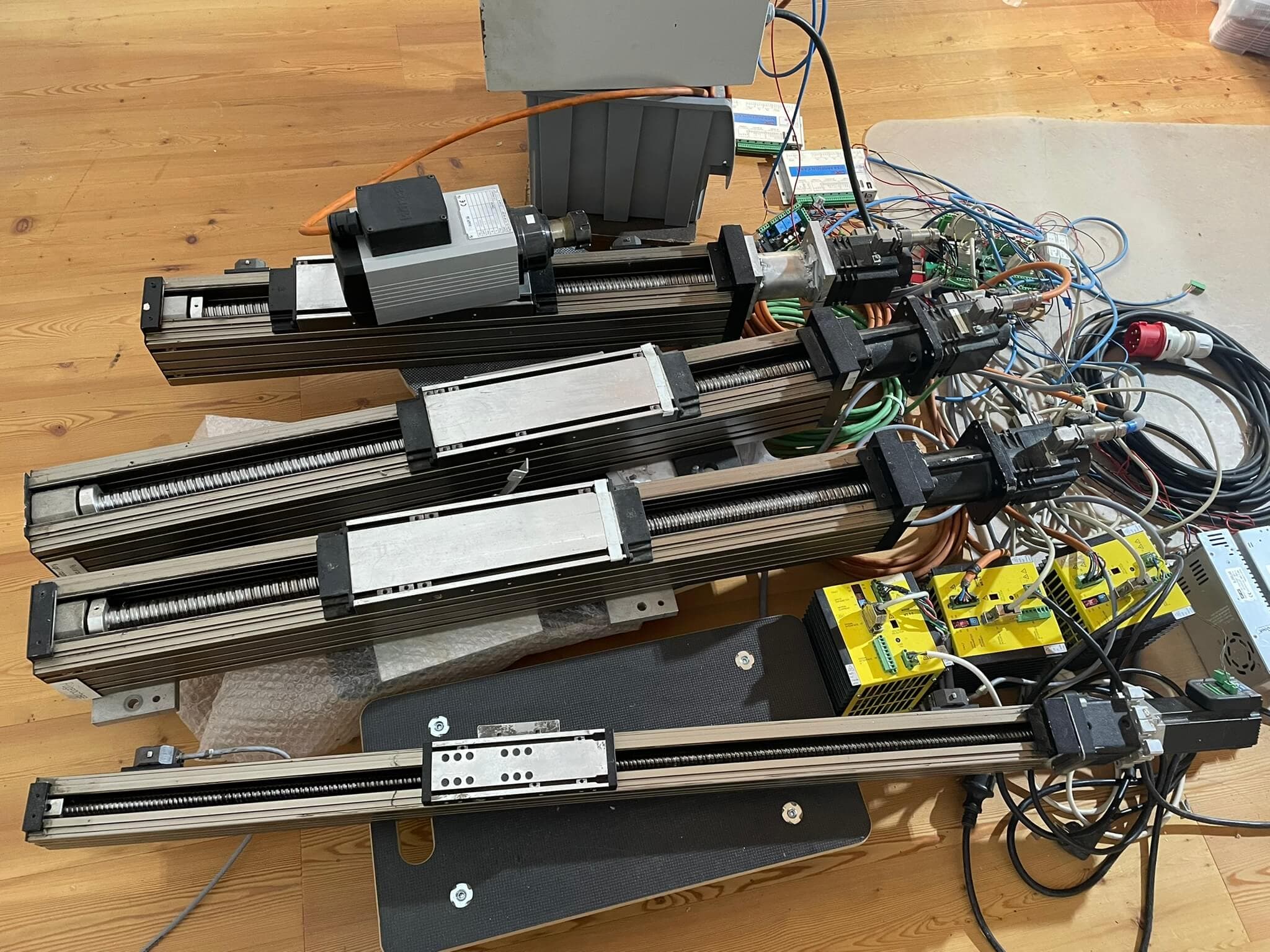

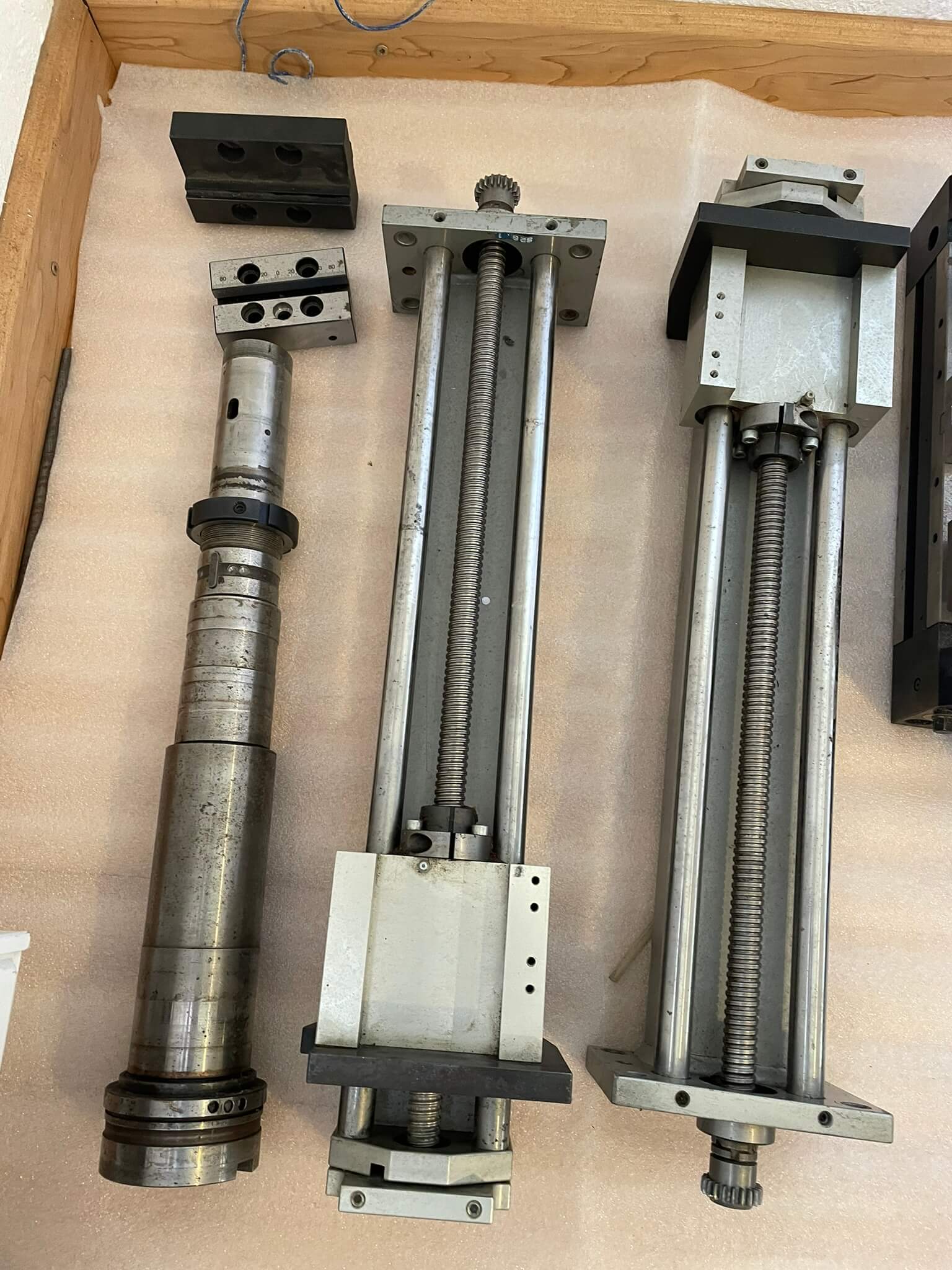

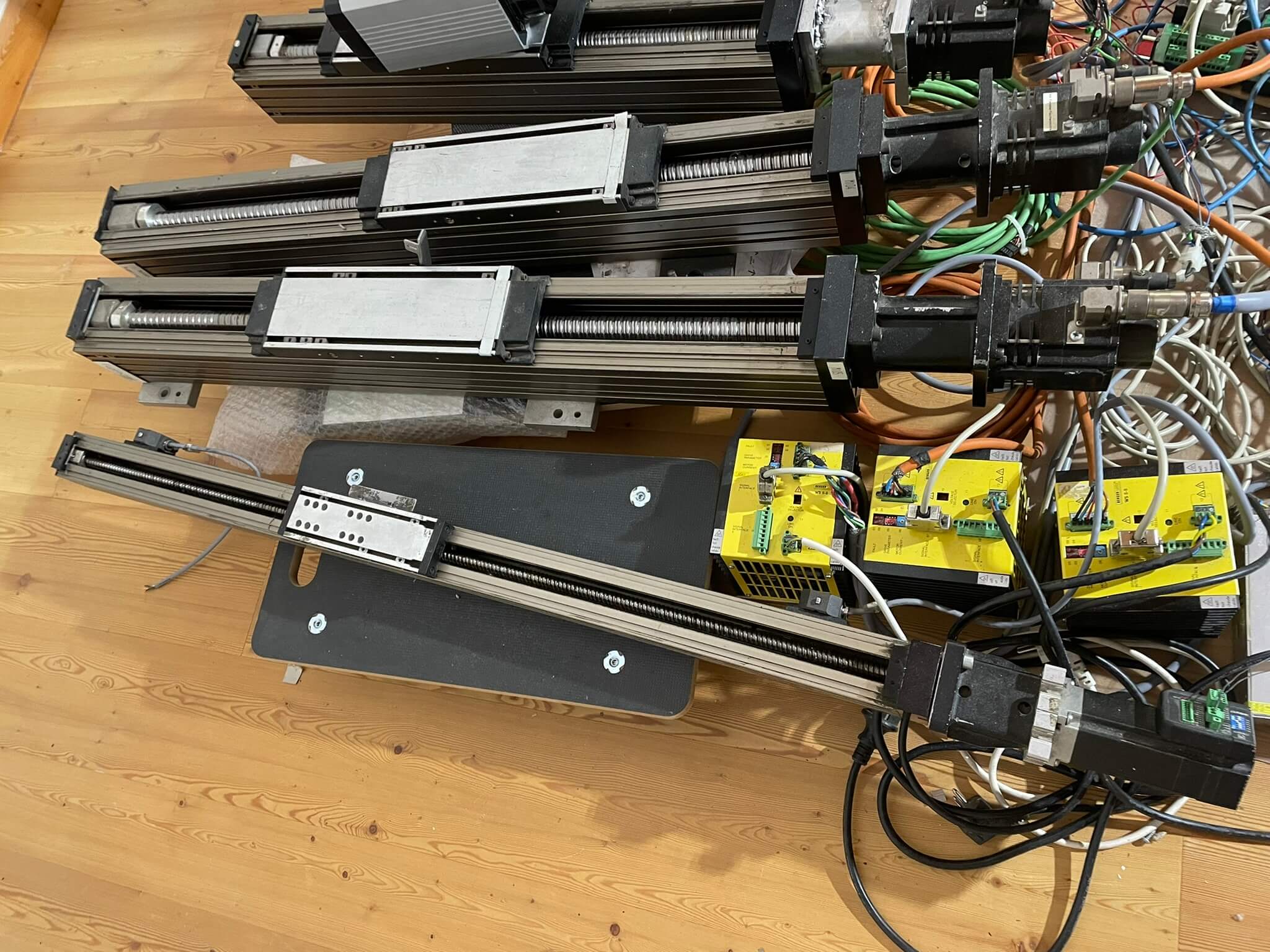

| Lineareinheiten | mit Kugelumlaufspindel + Lagerblock + Zahnriemenantrieb | 3 vormontiert, ca. 30–45 cm Hub | gebraucht, eine mit Antriebsritzel | IMG_1694, 1696, 1723 |
| Z-Achsen-Kugelumlaufspindel | (lose) | ca. 50 cm | mit blauem Bosch-Rexroth-Stehlager + Endlager | IMG_1694 |
| Weitere Spindelstücke | (in Folie) | verschiedene Längen | OVP | IMG_1718, 1719, 1721 |
| Spindelhülse / Hauptlagereinsatz | (für Frässpindel) | ca. 40 cm, Stahl, mit Klemmring + Wälzlager | gebraucht | IMG_1696 |
| Aluminium-Lochplatte | ca. 30 × 80 cm, Lochraster | als Maschinenplatte/Aufspannplatte | ||
| Stahl-Klemm- und Lagerblöcke | (diverse, schwarz lackiert + blank) | gebraucht |

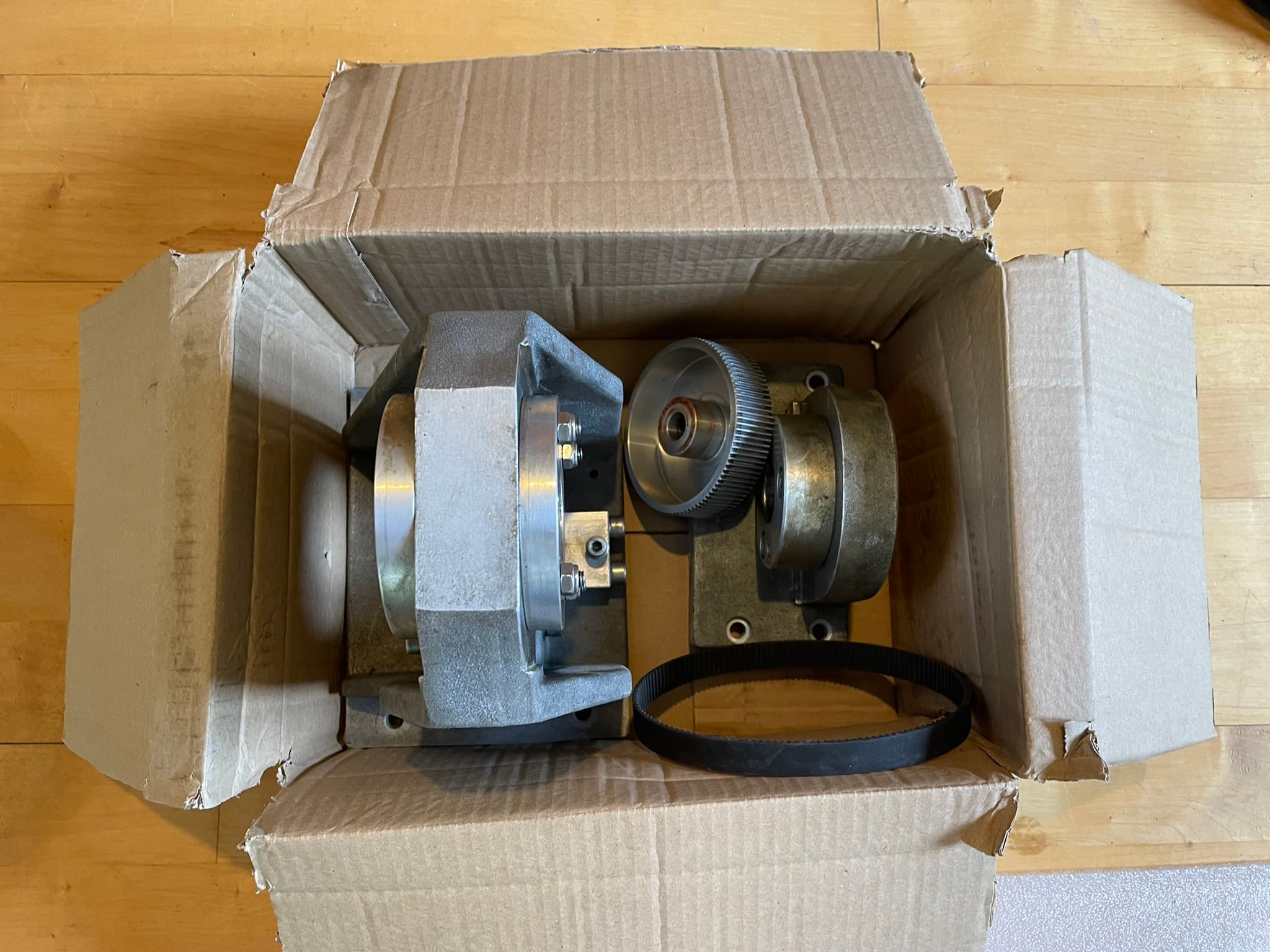

G) Rotations-/Schwenkkopf (4. Achse)

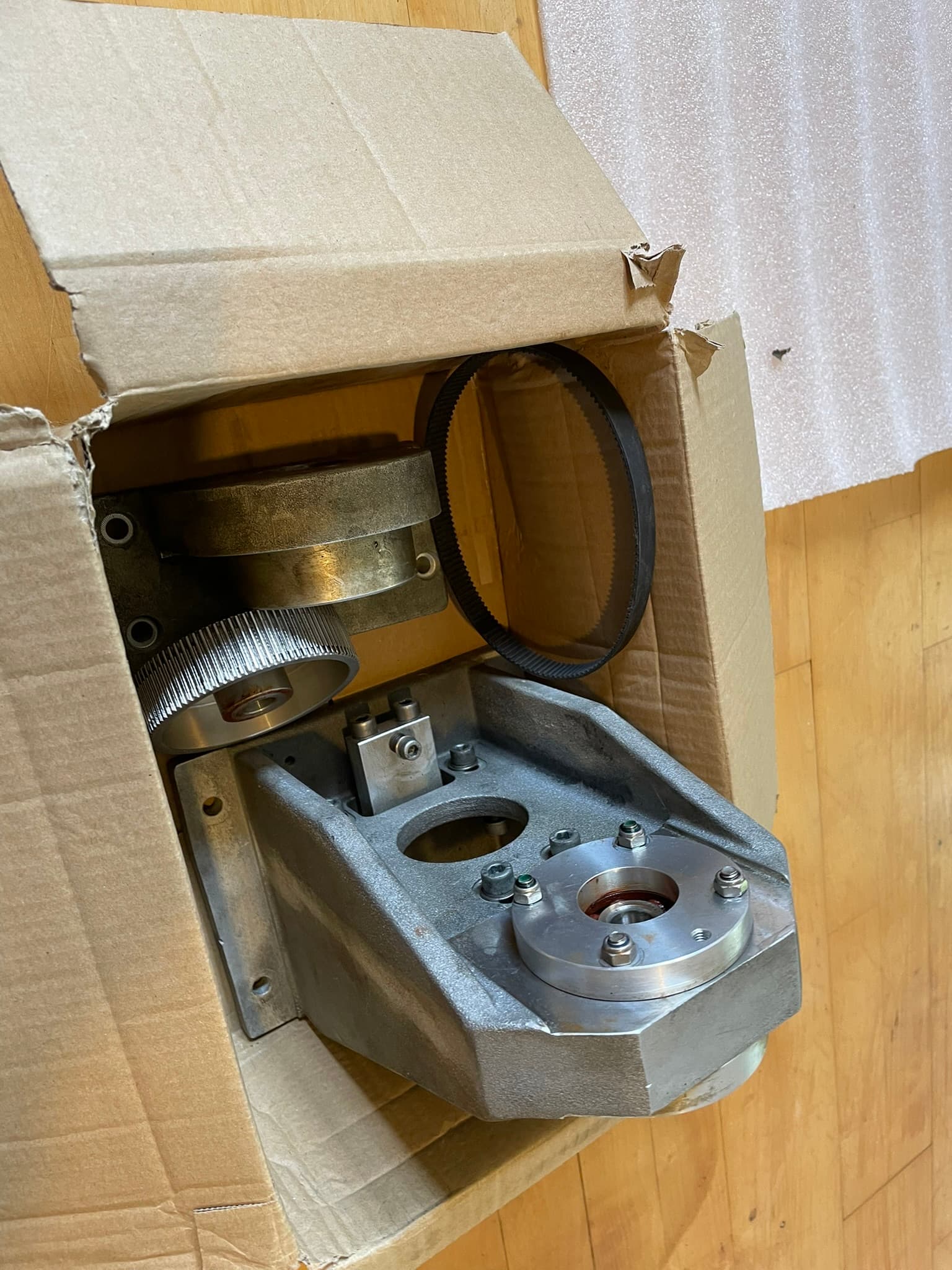

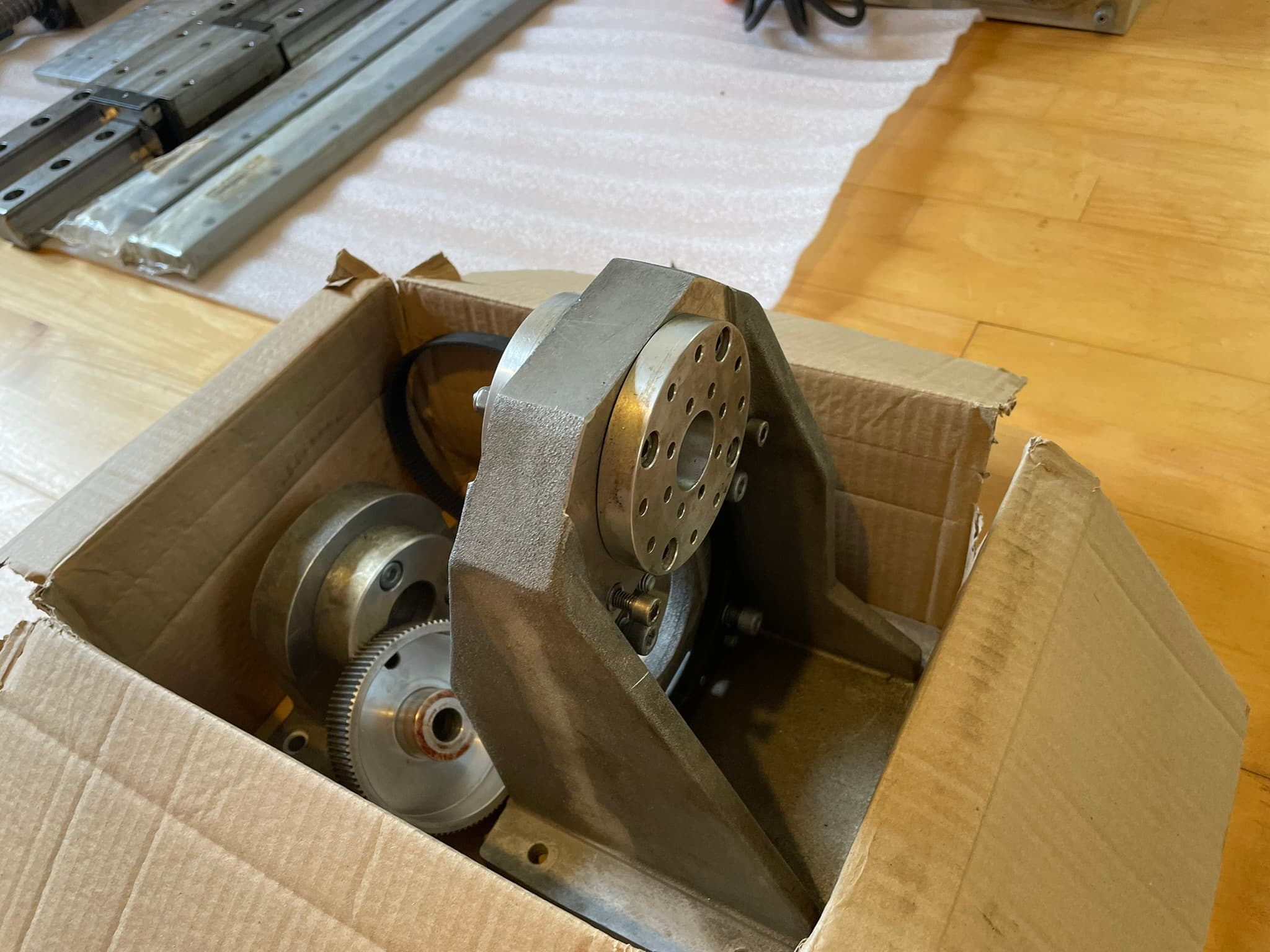

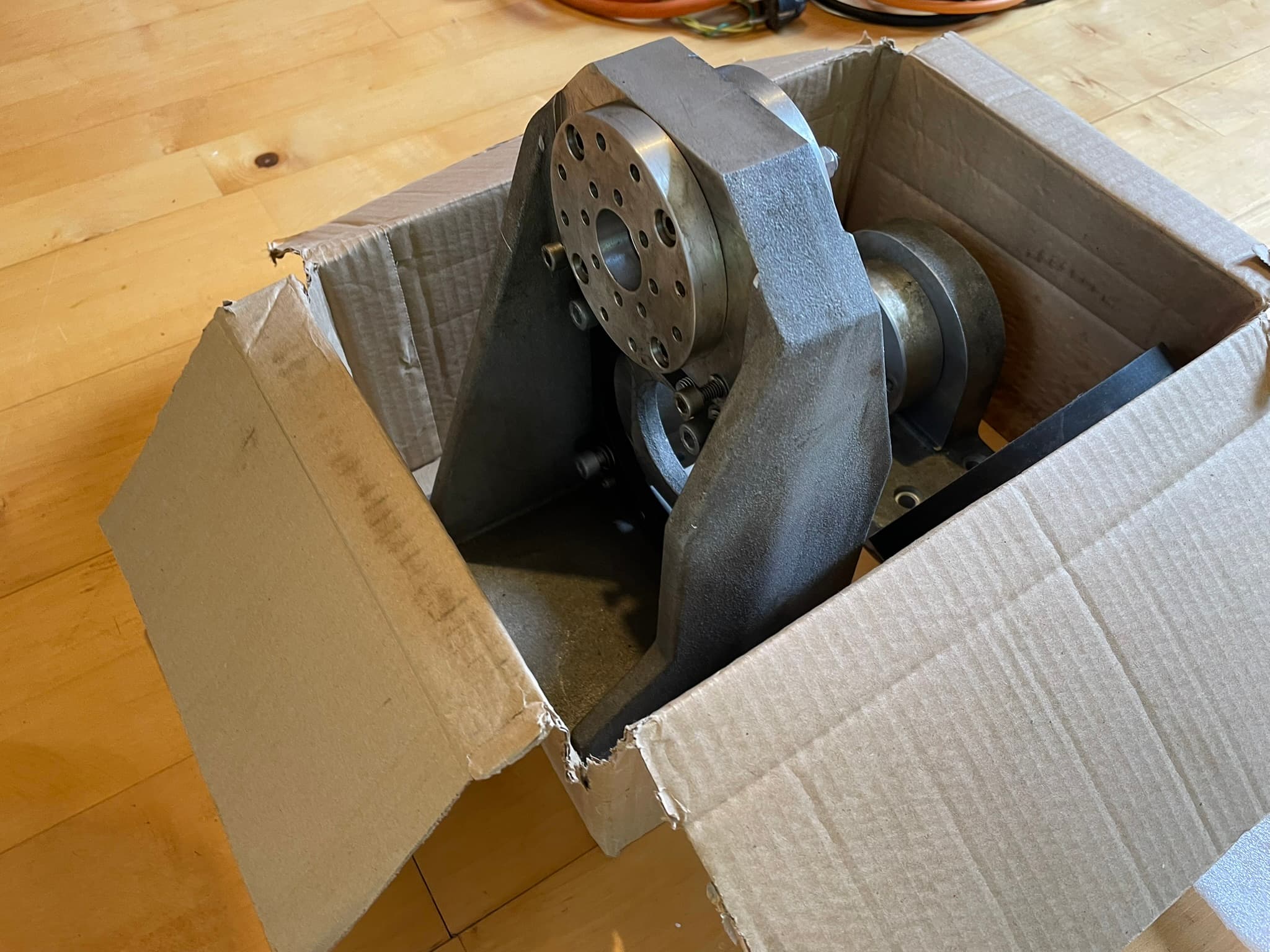

- Zerlegter Schwenkkopf mit Zahnriemenantrieb, vermutlich 4. Achse der Anlage
- Bilddateinamen: IMG_1702 – IMG_1706
- Nicht zu 100 % zur Anlage zuordenbar (kein Typenschild gefunden), wird mit dem Konvolut verkauft
H) Kabel und Steckverbinder (Zubehör)

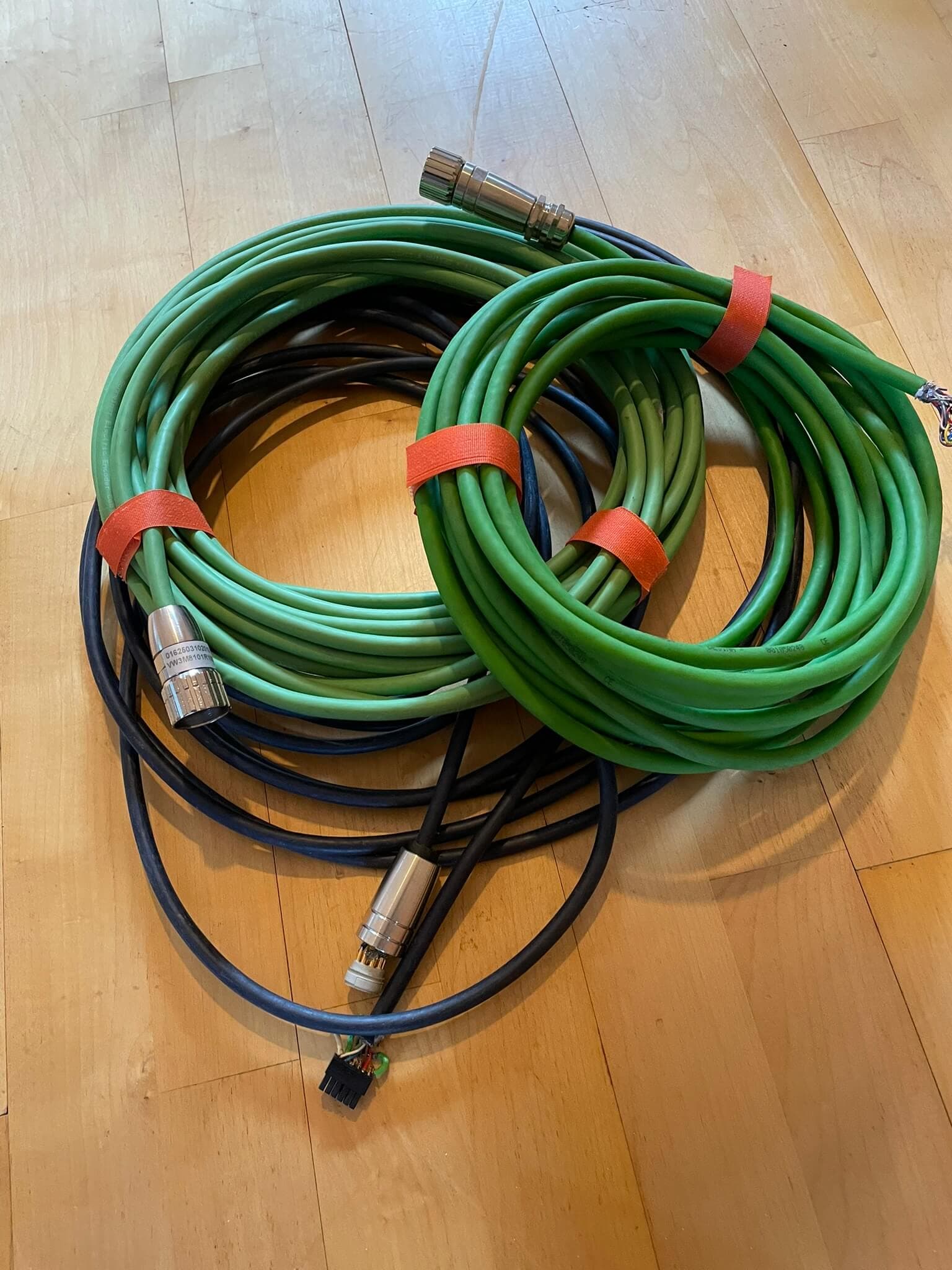

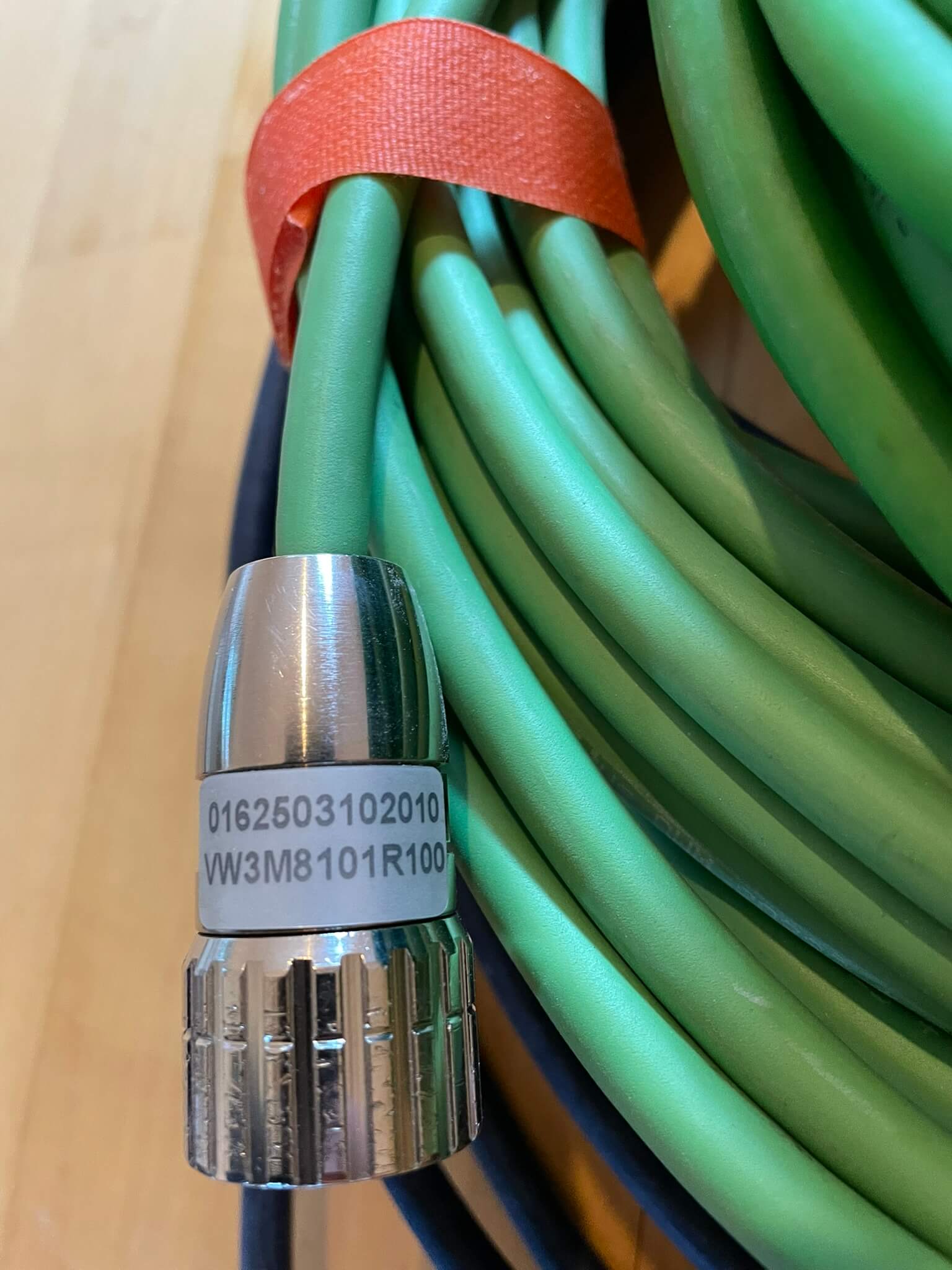

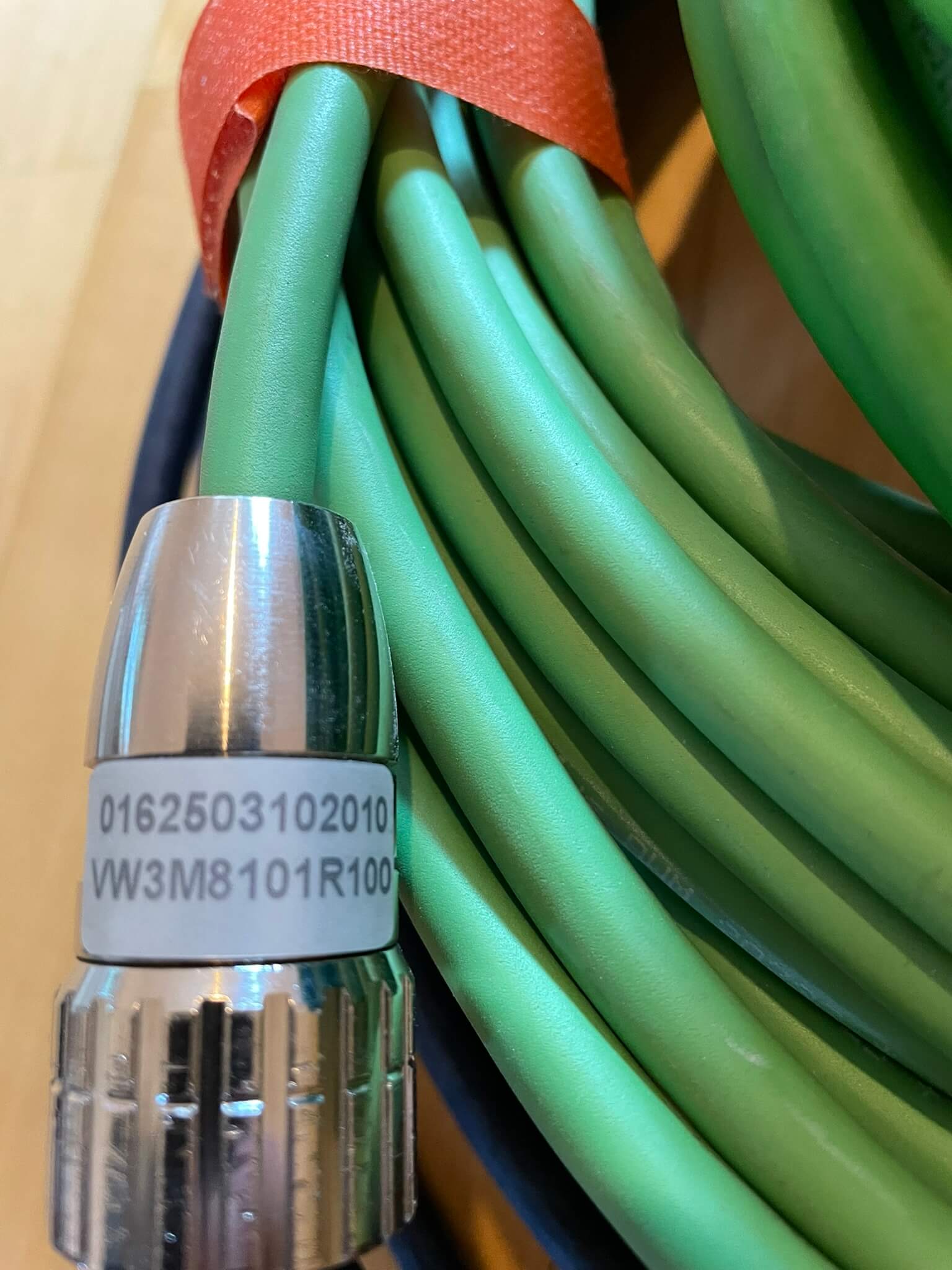

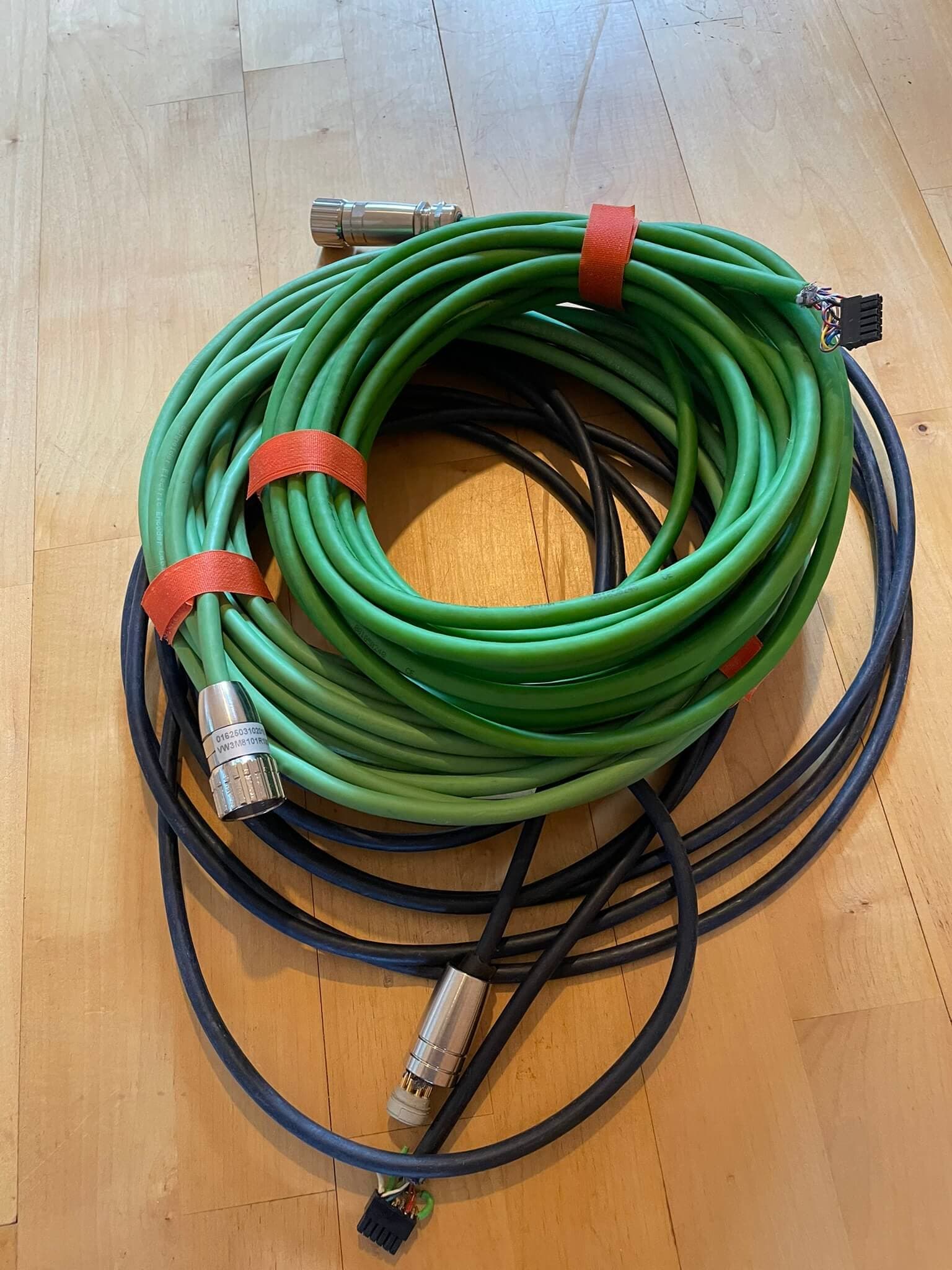

- 2× Schneider Electric Lexium Servoleitungs-Set, je ca. 10 m, bestehend aus Geberleitung VW3M8101R100 (Encoder/Resolver, M23) und passender Leistungsleitung. Werkskonfektioniert, Etiketten lesbar

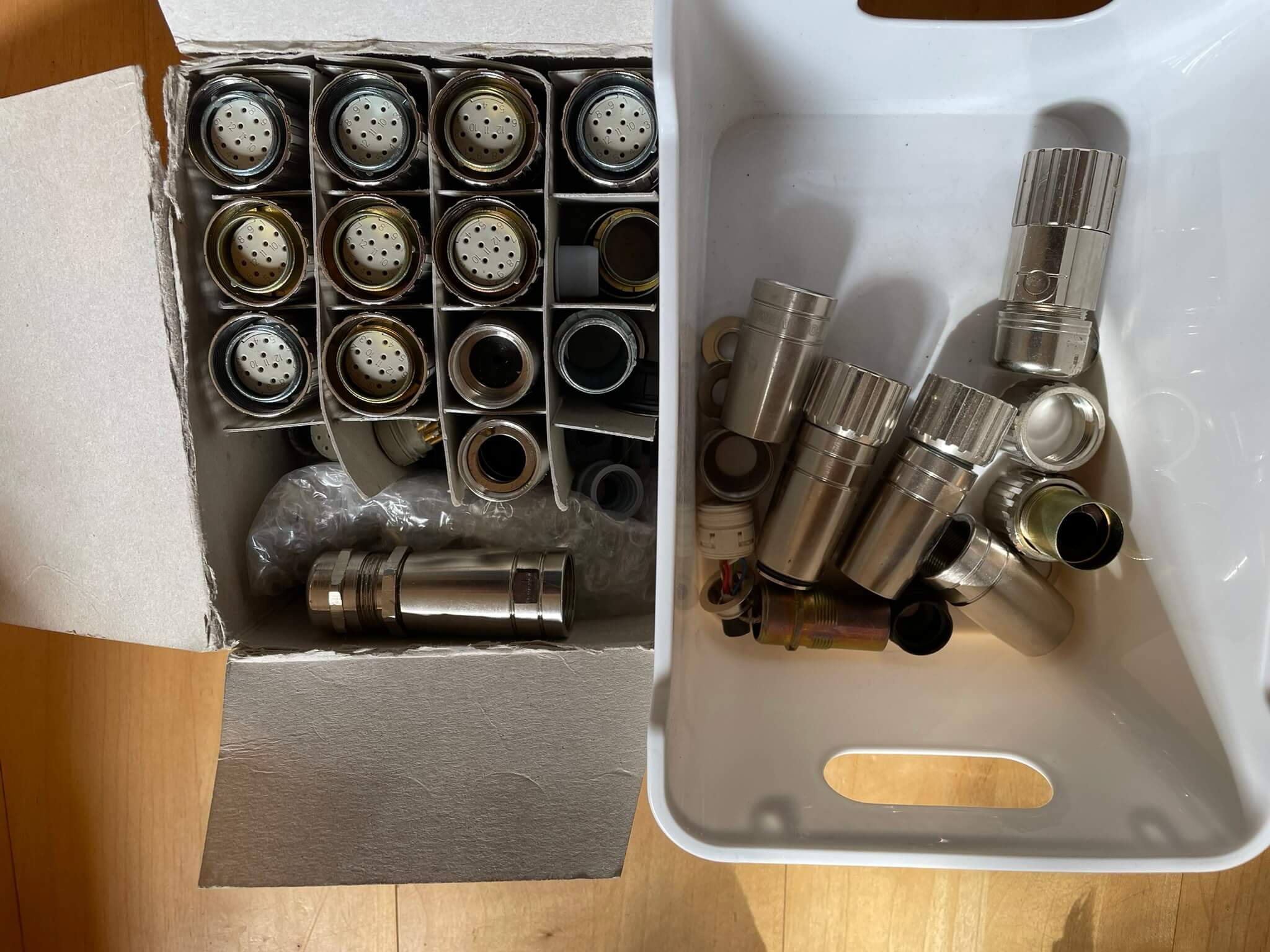

- M23-Steckverbinder-Konvolut (Industrie-Rundstecker, 9–12 Pin) — Box mit ca. 12+ neuwertigen Steckern in Originalfächern plus Plastikwanne mit gebrauchten Steckern, Tüllen, Klemmringen
- Bilddateinamen: IMG_1467 – IMG_1470 (Servoleitungen), IMG_1605 (Steckerbox)
Was NICHT dabei ist
- Maschinenrahmen / Portal / Tisch: Existiert nicht mehr bzw. wurde verschrottet. Was bleibt sind die Antriebe, die Steuerung, die Mechanik-Teile (Linearführungen, Kugelumlaufspindeln) und der zerlegte Schwenkkopf. Wer eine fertige Maschine erwartet, ist hier falsch
- Schaltpläne / Dokumentation / Steuerungs-Software: Liegen nicht vor. Käufer muss anhand der Komponenten und Etiketten selbst rückentwickeln, falls eine Restauration der Originalkonfiguration angestrebt wird
- Funktionstest: Keine Komponente wurde elektrisch geprüft. Optisch wirkt vieles intakt, vereinzelt mit Lagerspuren, aber das ist Sache des Käufers vor dem Kauf
- STAR / Bosch Rexroth Linearachsen-Komplettmodule: Wurden bereits aus der Anlage ausgebaut und als Einzelposten verkauft oder verschrottet. Was hier verbleibt sind die Antriebe und die OVP-Mechanik, nicht die fertig montierten Achseinheiten
Ehrliche Disclosure
- Alles ausgebaut, ungetestet, im Zustand wie auf den Fotos
- Mehrere Komponenten haben Anlagen-Etiketten (Nummerierung „M3", „M4", „N5101", „A541" usw.), die zum ursprünglichen Maschinenkontext der Anlage gehören. Beim Wiedereinbau in eine andere Maschine sind diese Etiketten irrelevant, sie zeigen aber, dass die Teile aus echtem Industrieeinsatz stammen
- Steuerungsmix aus mindestens zwei Generationen: ältere WXHC/Mach3-Welt (Hobby/semi-professionell) und Hinweise auf eine geplante Umrüstung auf LinuxCNC mit Sicherheitstechnik (Pilztaster, Sicherheitsklemmen). Wer beides verstehen kann, hat hier reichlich Material
- Hertz HAP.16 HF-Spindel ist eine bekannte und reparierbare Bauform — Lagerwechsel ist möglich, falls die Spindel beim Käufer-Test Auffälligkeiten zeigt
- Berger Lahr CPD17 und SER368 sind seit ~2010 nicht mehr produziert; Schneider Electric hat die Baureihe übernommen und der Service ist eingestellt. Käufer sollten Datenblätter und Konfigurations-Software selbst beschaffen können
- Mehrere Bosch Rexroth OVP-Kartons aus älterem Lagerbestand mit Lagerspuren (Etiketten, Knicke), aber Schutzfolie und Versiegelung intakt
- Die Frässpindel HM90-10 stammt aus dem Bauformbereich von Elte/Hertz und ist mit aktueller Elte-Spindel (~1.500 € neu) vergleichbar — gebraucht 300–800 € realistisch
Marktbasis (Anhaltspunkt für die Konvolutbewertung)
Einzelpreis-Recherche zu vergleichbaren Komponenten auf Kleinanzeigen, eBay-Industrie und Maschinensucher.de:
| Position | Marktwert gebraucht (Einzelteil) |
|---|---|
| Hertz HAP.16 HF-Spindel | 300–800 € |
| Omron MX2 7,5 kW Inverter | 200–400 € |
| 4× Berger Lahr CPD17 | 400–1.000 € (Set) |
| 3–4× Berger Lahr WS 5-5 | 150–600 € (Set) |
| Telemecanique Lexium 05 + BRH | 200–400 € |
| Berger Lahr SER368-Paar mit Bremse | 300–800 € |
| SIG Positec + weitere Servos | 200–500 € |
| Bosch Rexroth Profilschienen OVP (4 Paare) | 600–1.200 € |
| Lineareinheiten + Spindeln | 300–800 € |
| Schwenkkopf / 4. Achse | 200–500 € |
| Zubehör (Lexium-Kabel, M23-Stecker, Netzteile, Steuerung) | 200–400 € |
| Summe Einzelpreise (Schätzung) | 3.100 – 7.400 € |
Konvolut-Abschlag privat bei Komplettabnahme: 50 – 70 % gegenüber Einzelpreissumme. Marktbasis für das Komplettpaket damit grob 1.500 – 3.000 €.
Preisvorschlag
1.999 € VB für das gesamte Konvolut.
Verkauf nur als Komplettpaket — keine Einzelabgabe. Einzelne Posten herauszupicken ist nicht möglich, weil Logistik, Sortier- und Beratungsaufwand das Konvolut sonst entwerten würde. Wer ein bestimmtes Einzelteil sucht, soll bitte die separat gelisteten Posten 602, 651–654 ansehen.
Abholung
63776 Mömbris (Großraum Aschaffenburg / Alzenau).
Abholung mit Transporter erforderlich — Gewicht und Volumen entsprechen einer mittleren Sondermaschinen-Zerlegung (Schätzung 150–250 kg Gesamtgewicht, mehrere Europaletten Volumen). Beladehilfe vor Ort vorhanden. Selbstabholung, Barzahlung bei Übergabe. Versand ausgeschlossen wegen Gewicht/Volumen.
Vermerk
Verkauf erfolgt als Privatperson unter Ausschluss jeder Sachmängelhaftung, keine Garantie, keine Rücknahme.
Foto-Reihenfolge (Empfehlung)
Bilddateinamen jeweils aus der Original-Fotosammlung der Anlage 601:

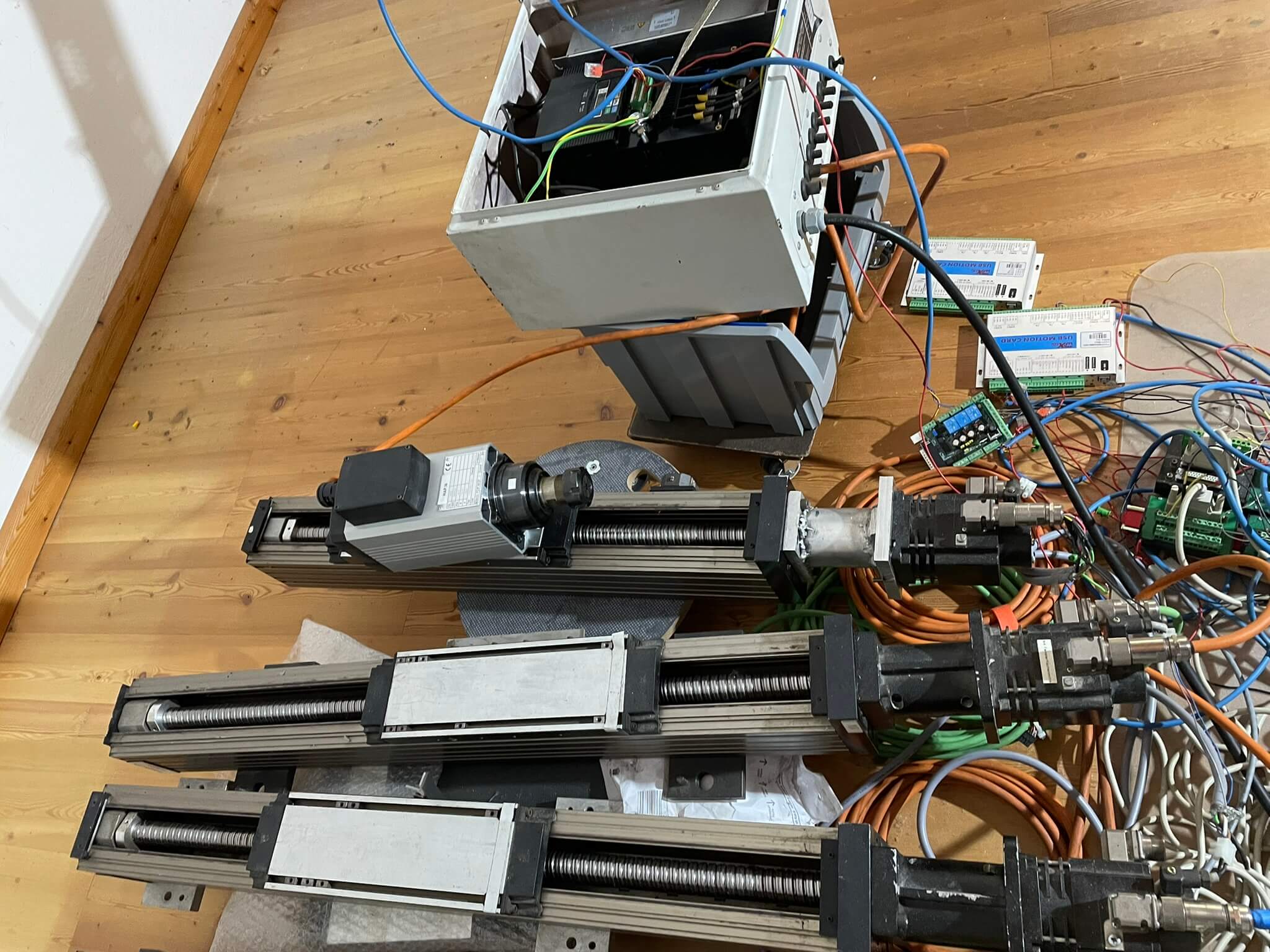

- Übersichtsfoto der gesamten Sammlung — vermittelt Umfang

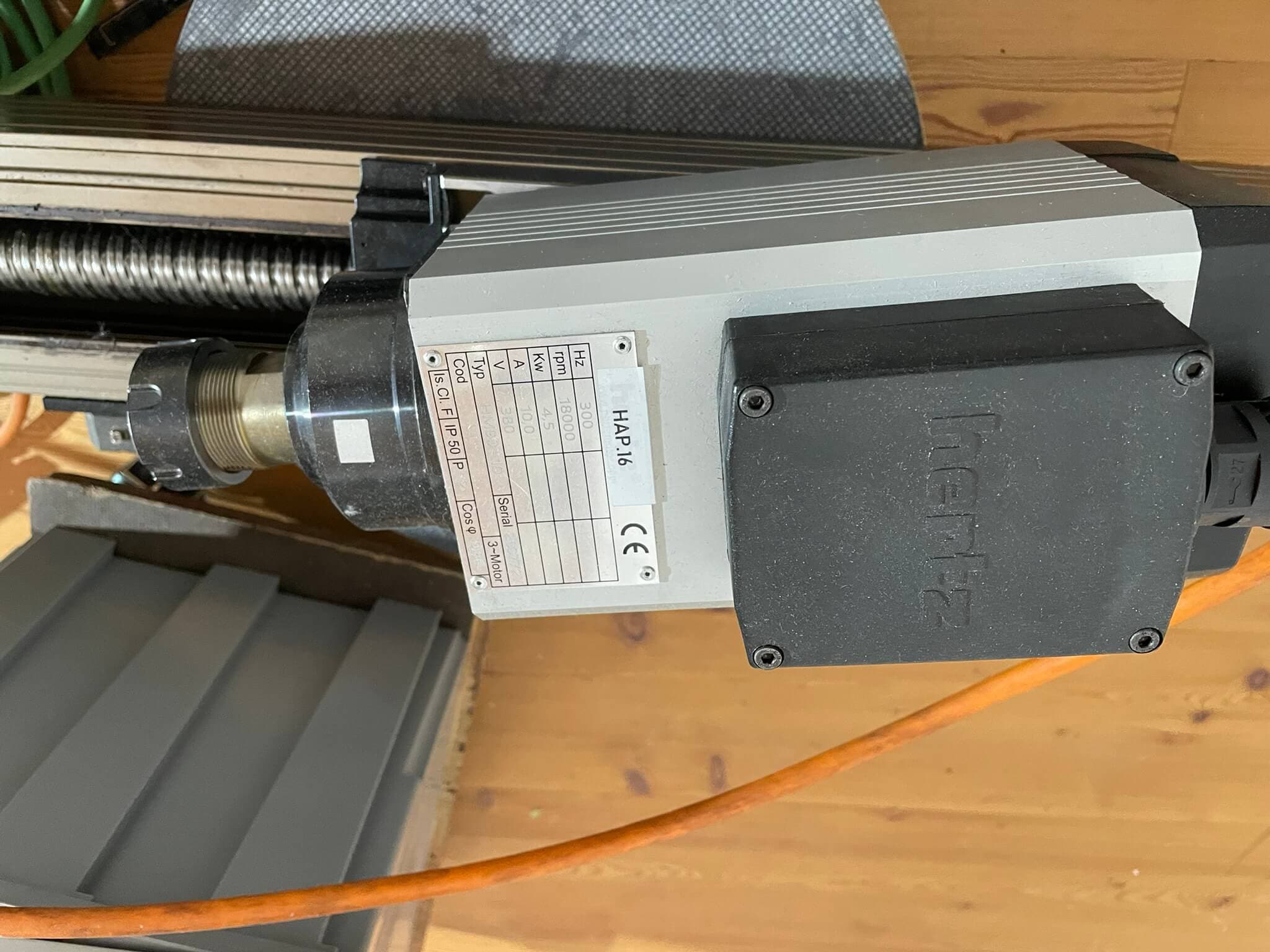

- HF-Frässpindel Hertz HAP.16 mit Typenschild scharf

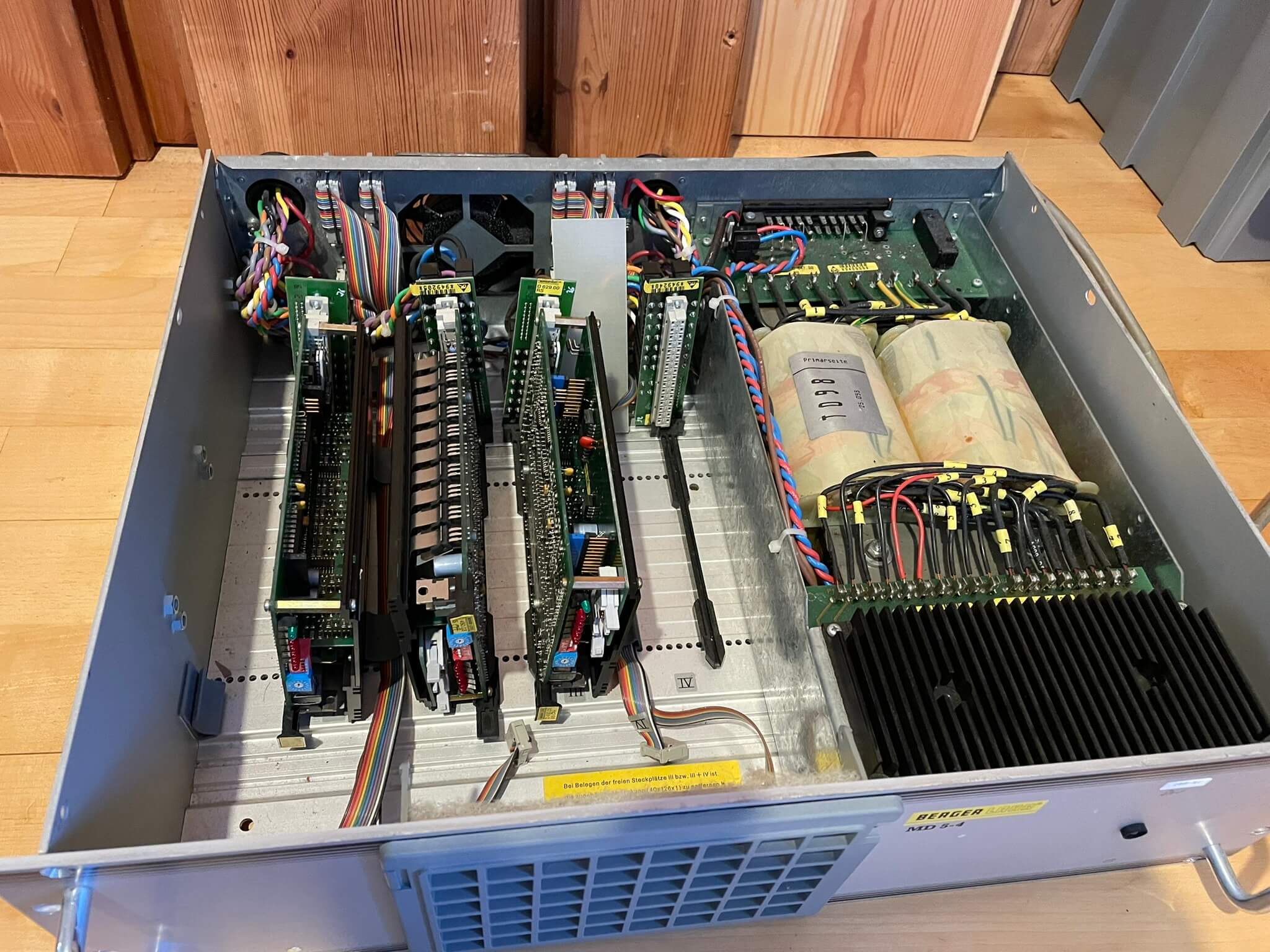

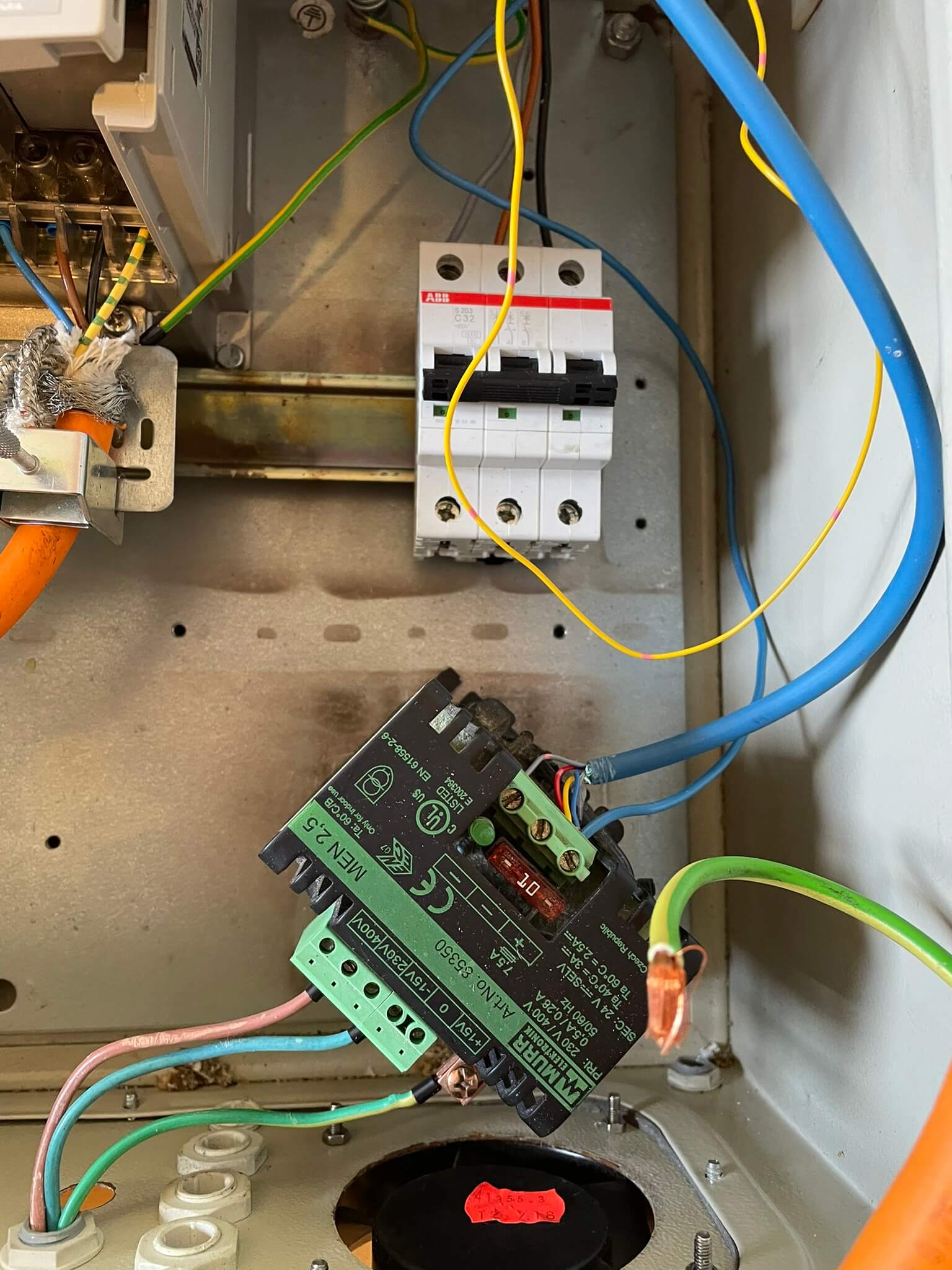

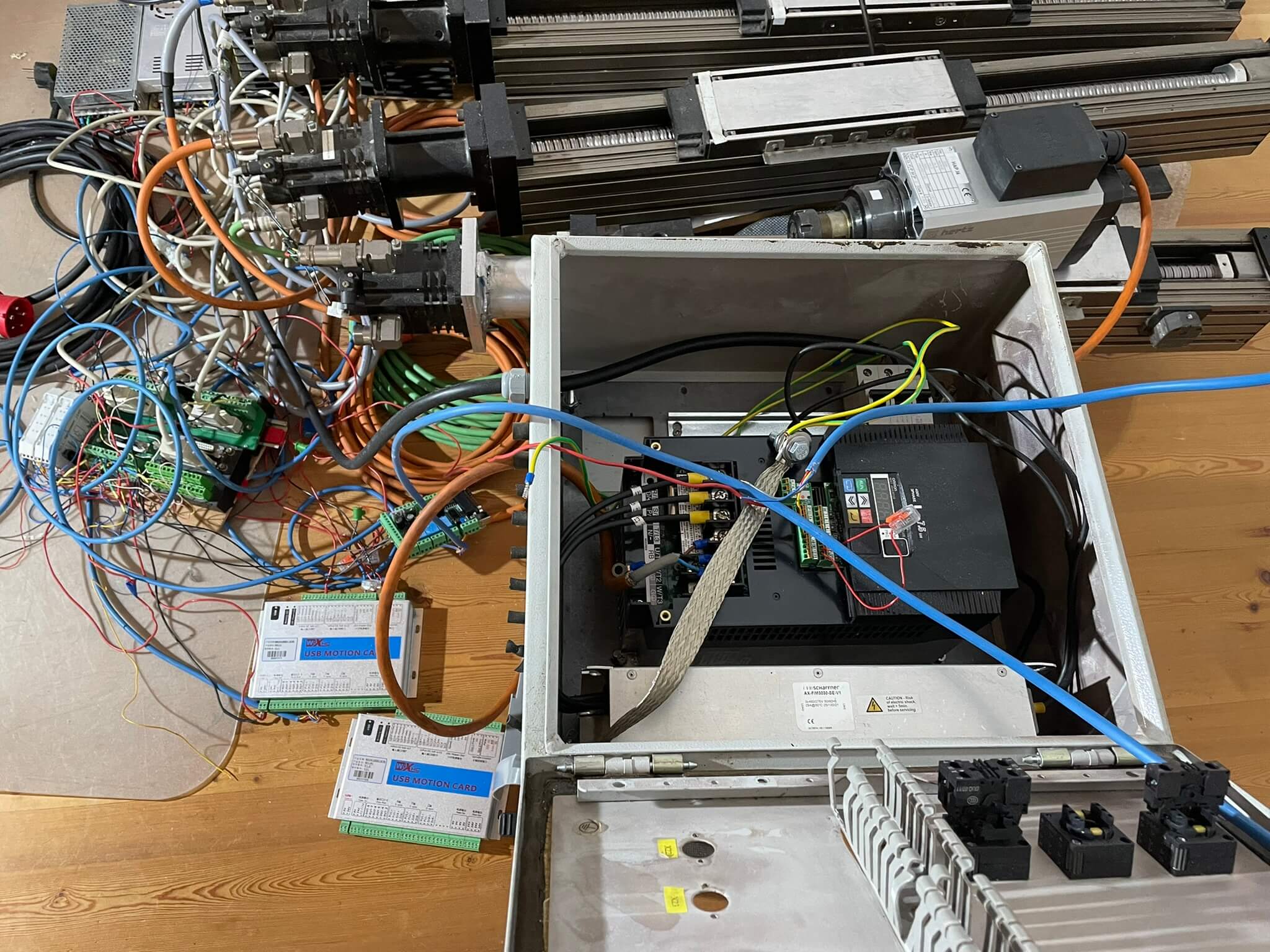

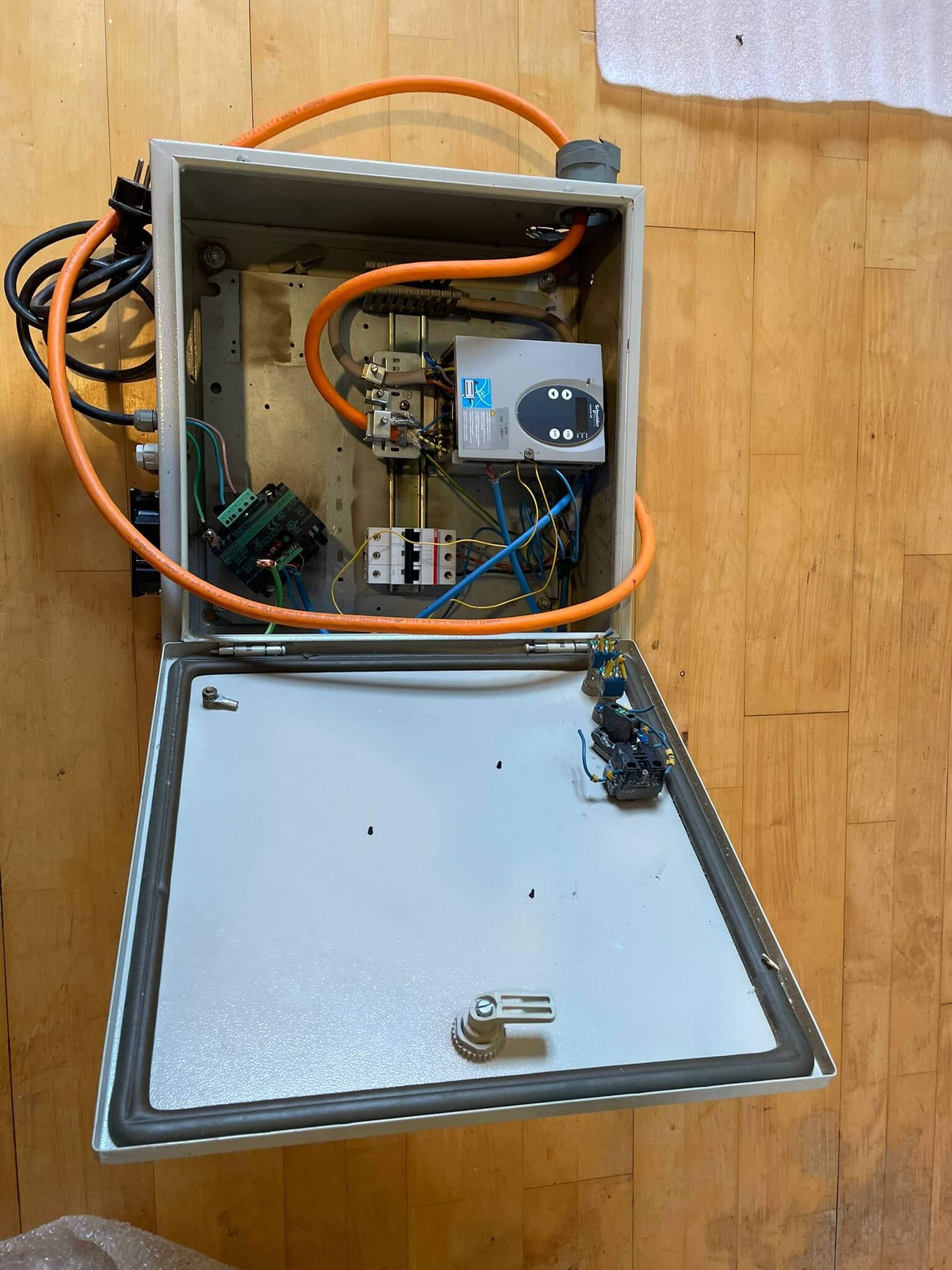

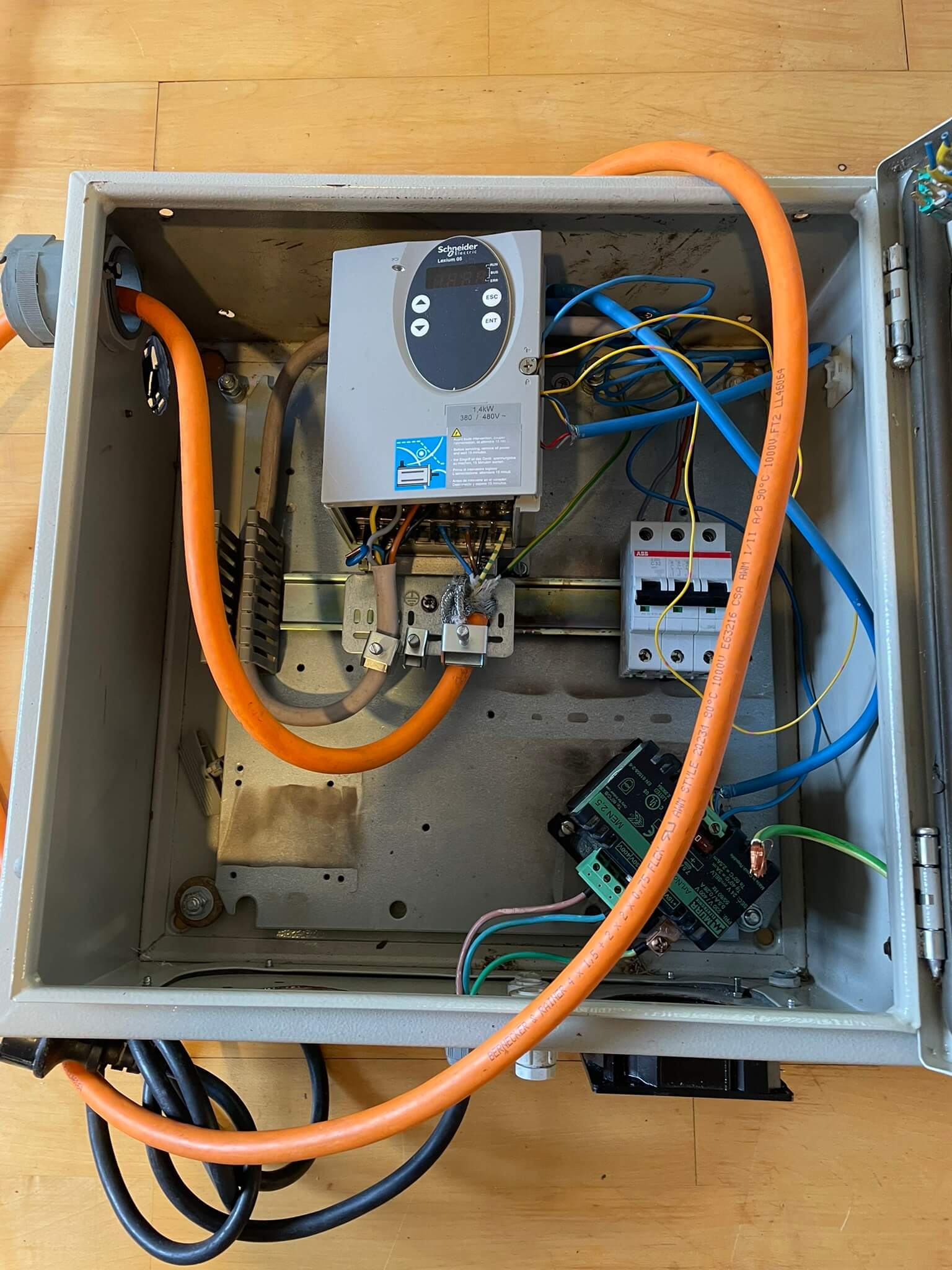

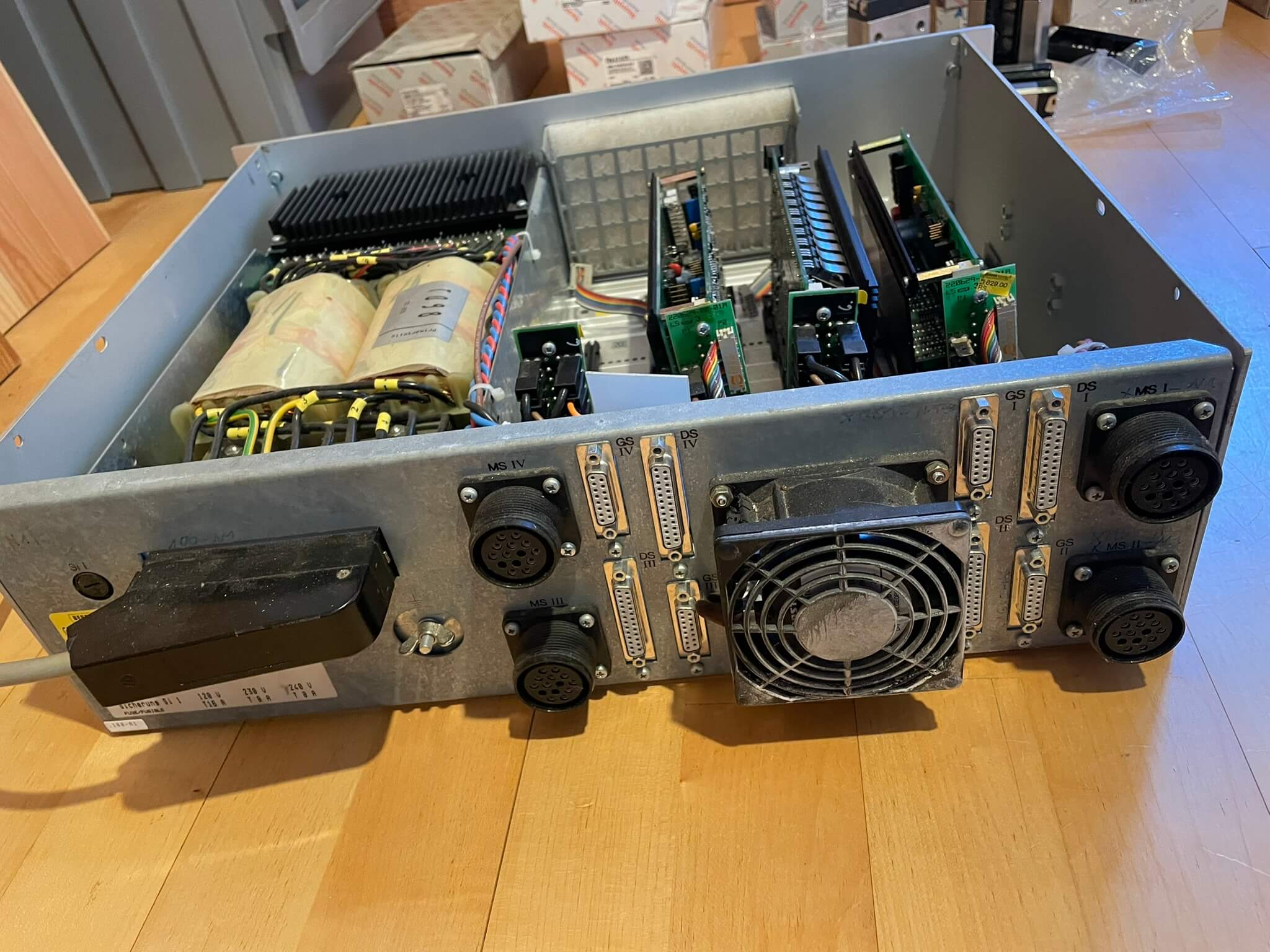

- Schaltschrank-Innenleben mit CPD17, WS 5-5, Omron MX2 sichtbar

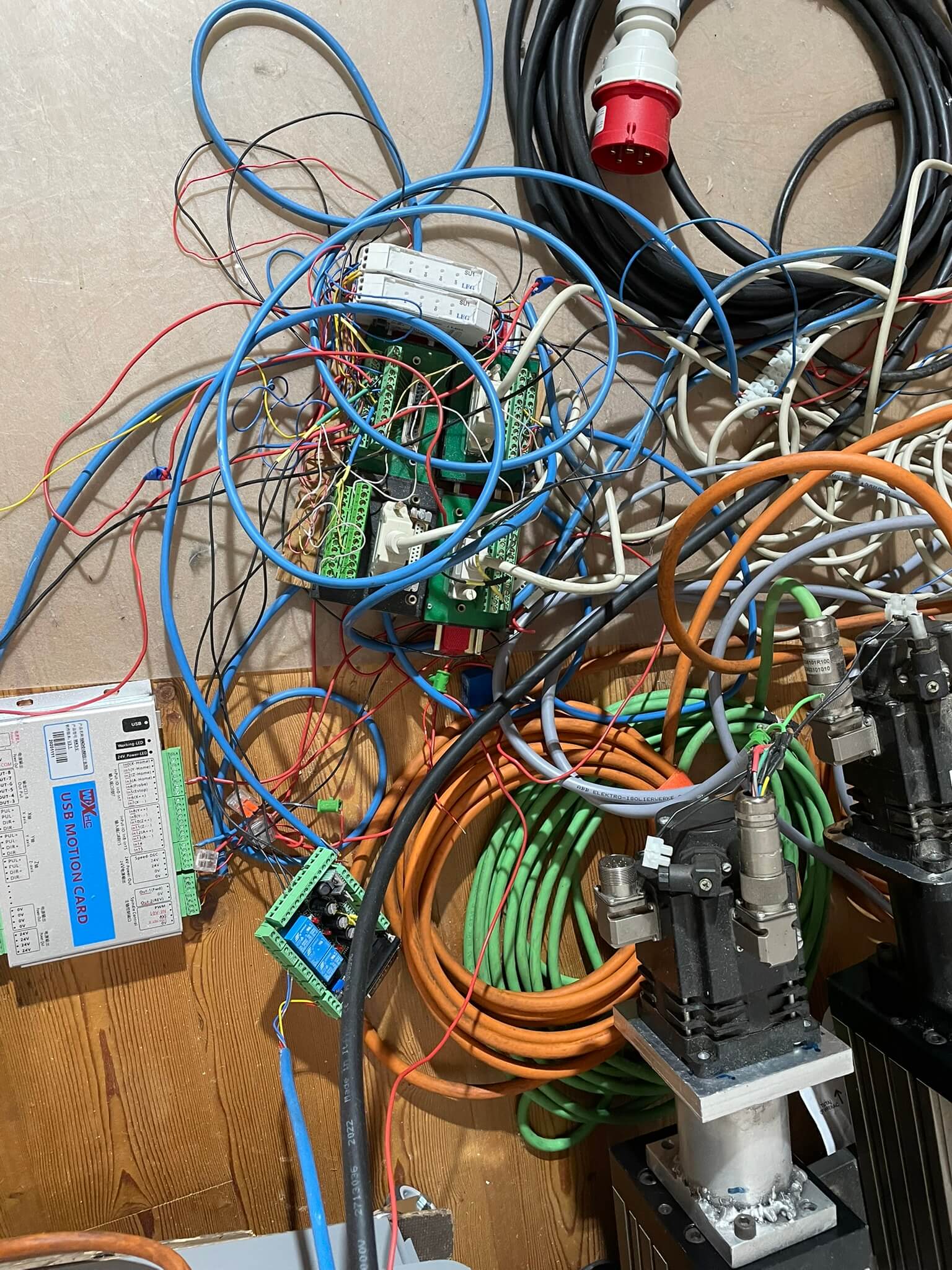

- WXHC Motion Cards Detail (3-Achs + 4-Achs)

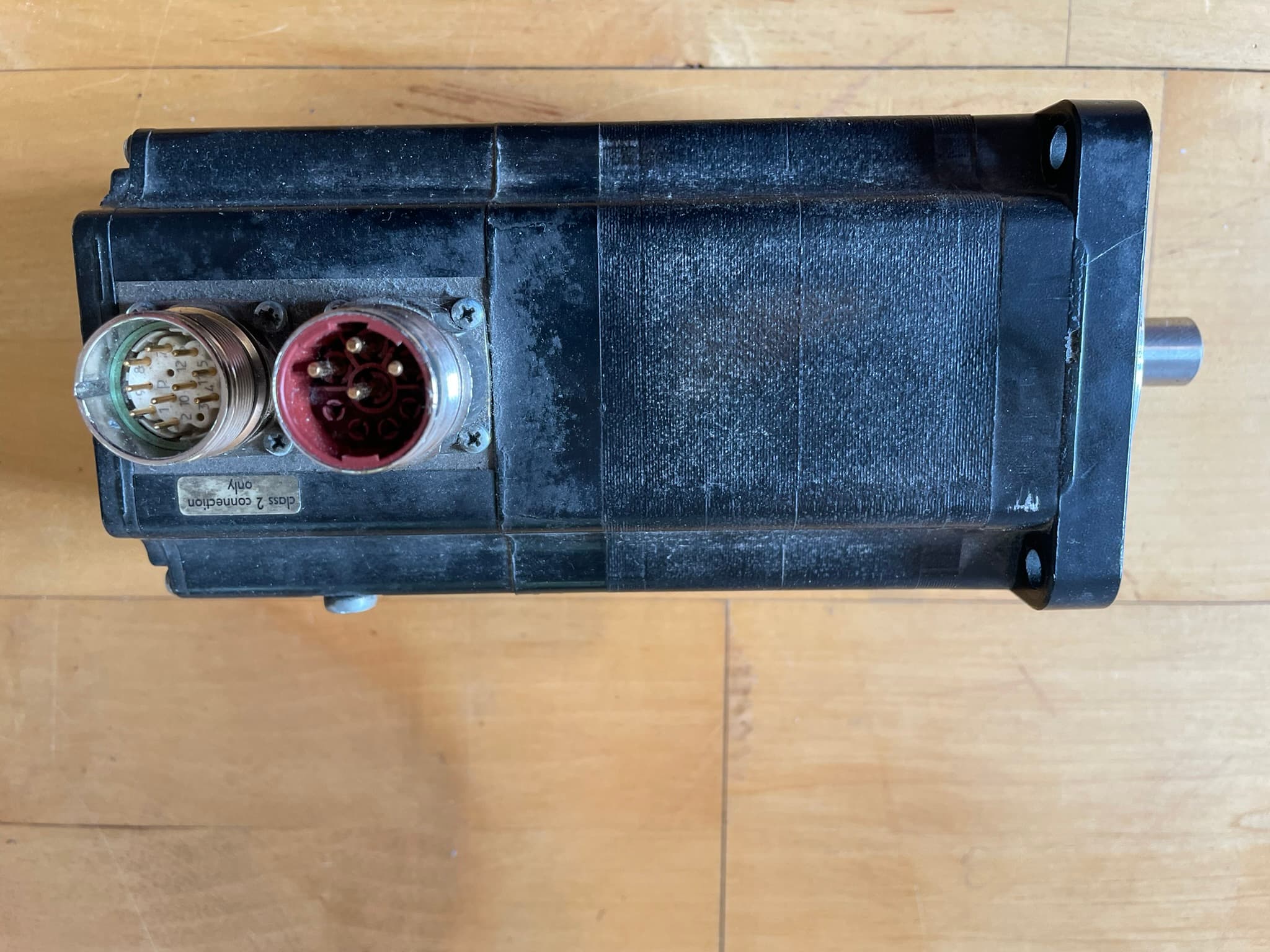

- Berger Lahr SER368-Paar mit Bremse, Typenschilder lesbar
- SIG Positec + Schneider BRH (große Servos) im Gruppenbild

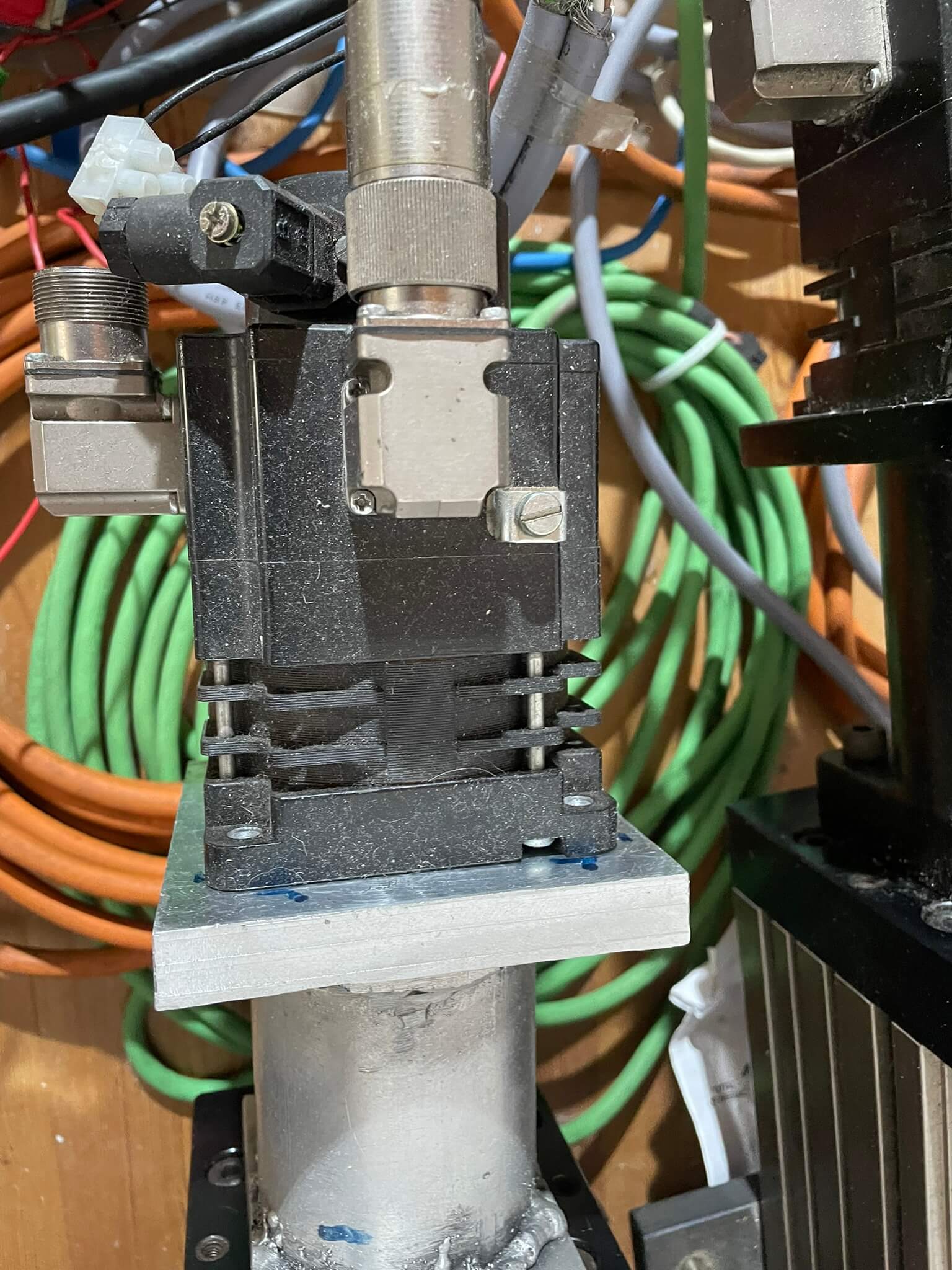

- Berger Lahr DROM 597 / RDM 599 Schrittmotoren auf Montageblechen
- Lineareinheiten mit Kugelumlaufspindel und Zahnriemen-Antrieb (IMG_1694, 1696, 1723)
- Bosch Rexroth OVP-Profilschienen 970 mm (IMG_1697, 1699–1701)
- Bosch Rexroth OVP-Profilschienen 2.000 / 1.500 mm (IMG_1718–1722)

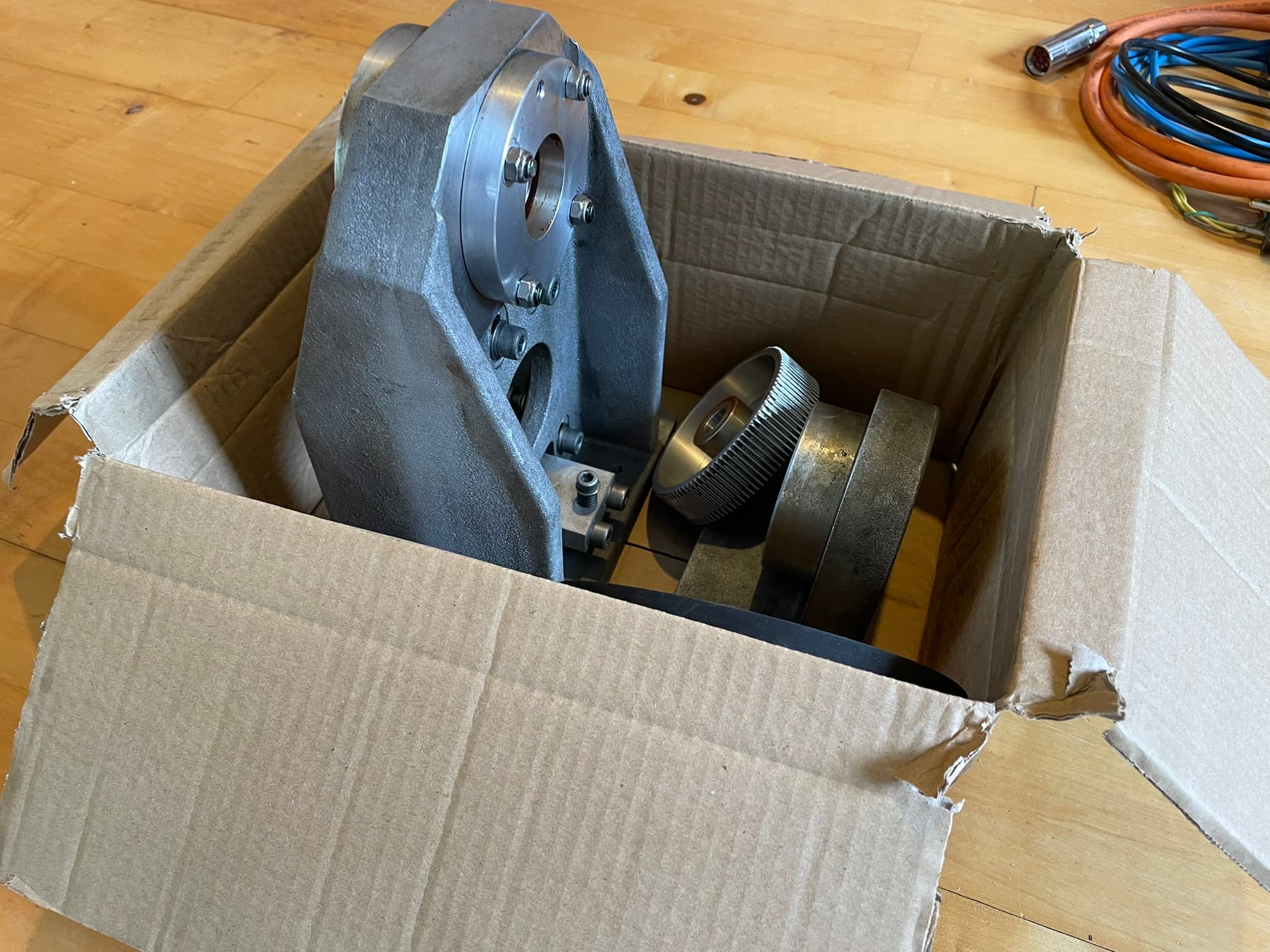

- Schwenkkopf zerlegt (IMG_1702–1706)
- Lexium-Servoleitungen 2× 10 m (IMG_1467–1470)
- M23-Steckverbinder-Konvolut (IMG_1605)

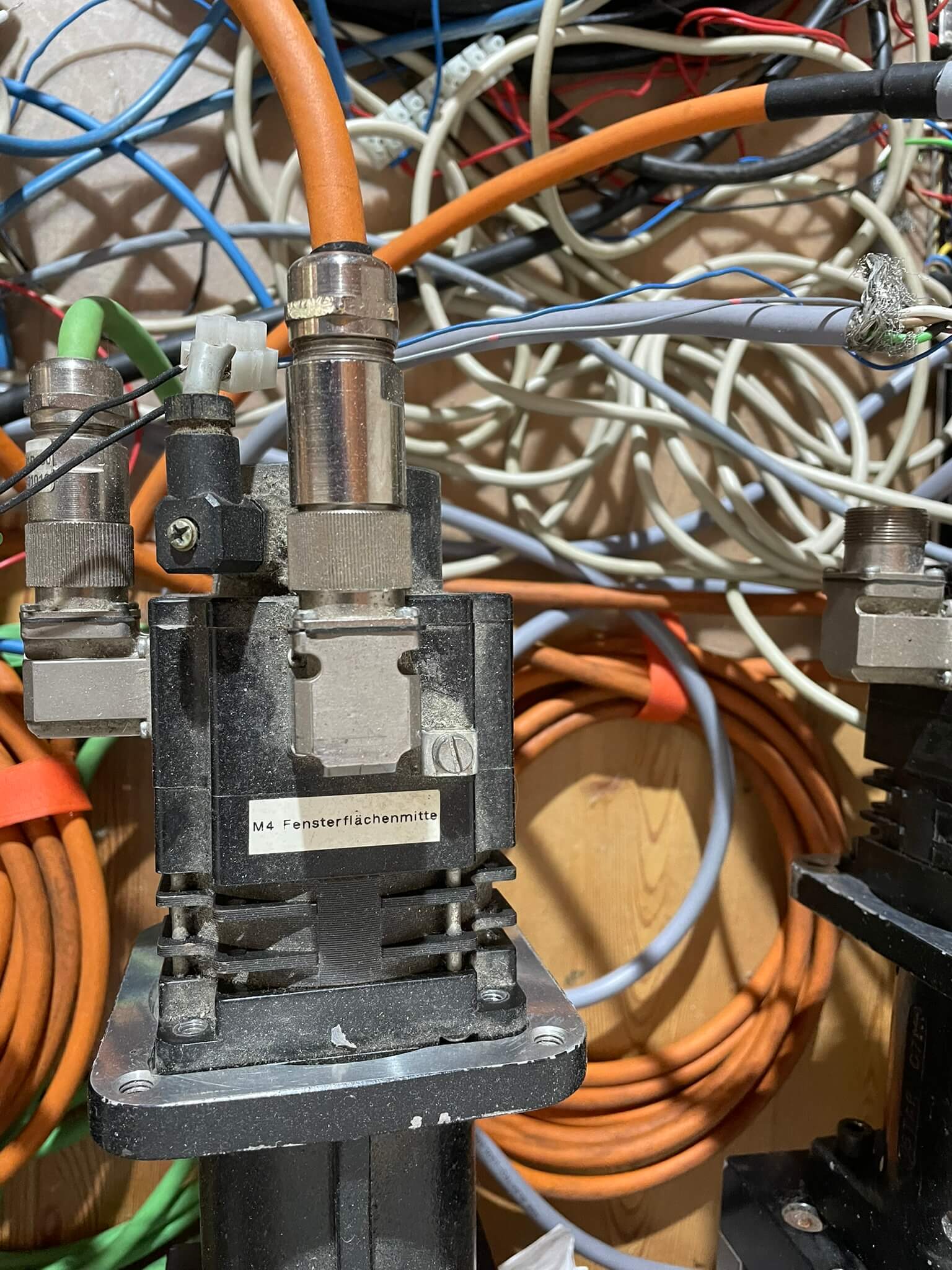

- Anlagen-Etiketten in Großaufnahme („M4 Fensterflächenmitte", „N5101", „A541") — Vertrauensbild, zeigt echten Industrieursprung
